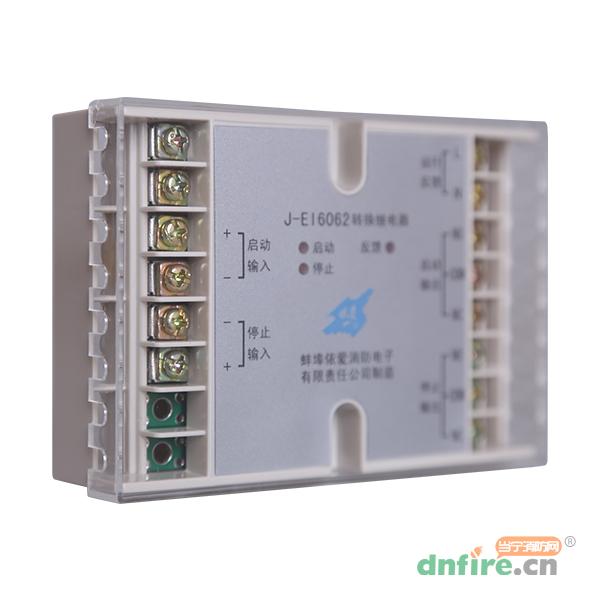

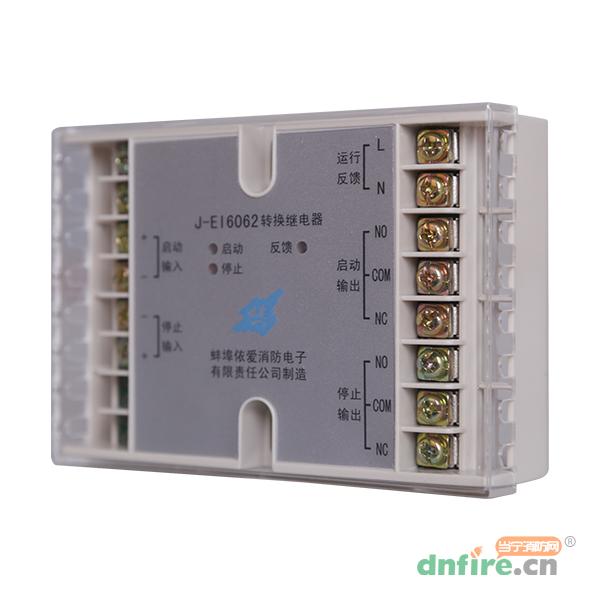

一、J-EI6062切换模块性能特点

　　·与J-EI6046输入/输出模块配套，实现强、弱电隔离，避免系统受强电干扰、避免强电损坏弱电设备。

　　·接收EI6046模块的启动、停止信号，启动内部继电器，直接控制消防泵等设备。

　　·具有启动、停止控制状态和动作反馈状态指示灯。

　　·可接收设备（泵、风机）交流反馈、无源反馈信号。

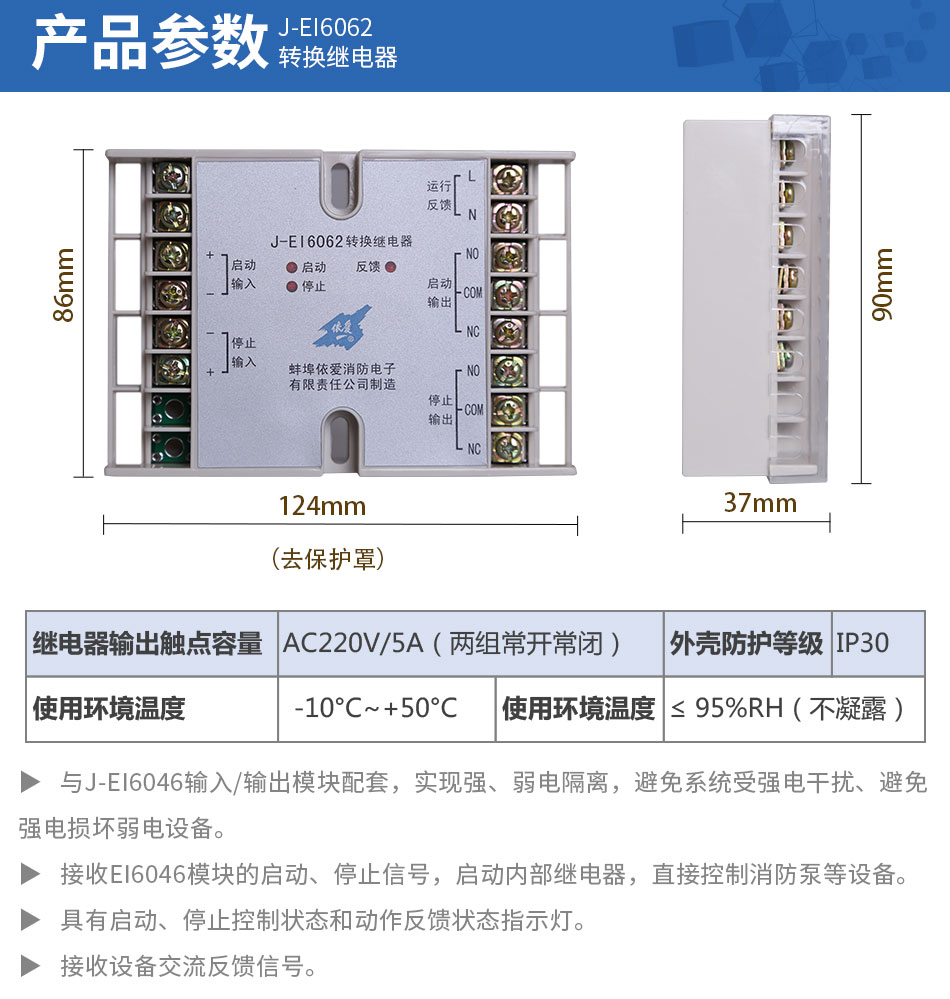

二、J-EI6062切换模块技术指标

使用环境温度	－10℃～+50℃
环境湿度	≤95%RH（不凝露）
继电器输出触点容量	AC220V/5A（两组常开常闭）
正常状态输入端电阻	4.7kW
反馈状态输入端电阻	0.8kW
外壳防护等级	IP30

三、J-EI6062切换模块安装接线

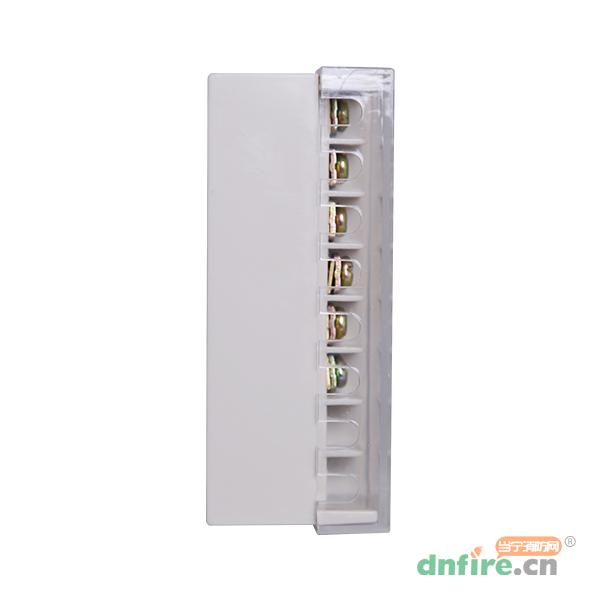

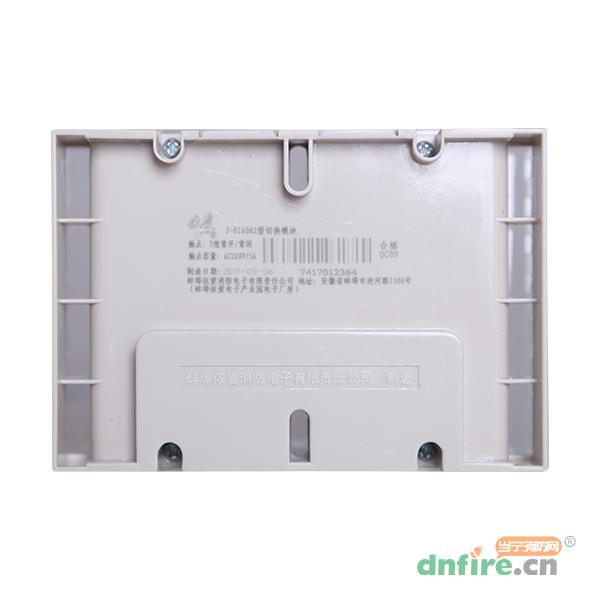

　　安装:安装孔的间距为60mm,可安装于DH86的预埋盒上。若采用线槽走线，可通过模块顶部的敲漏孔进线。安装完毕后，装上保护罩。

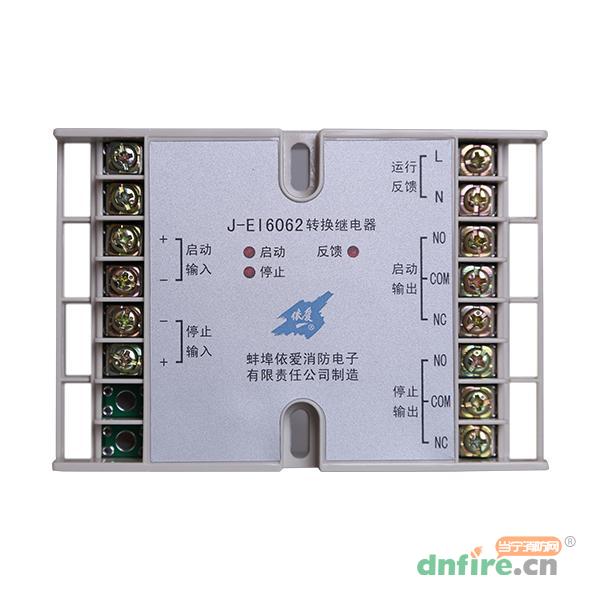

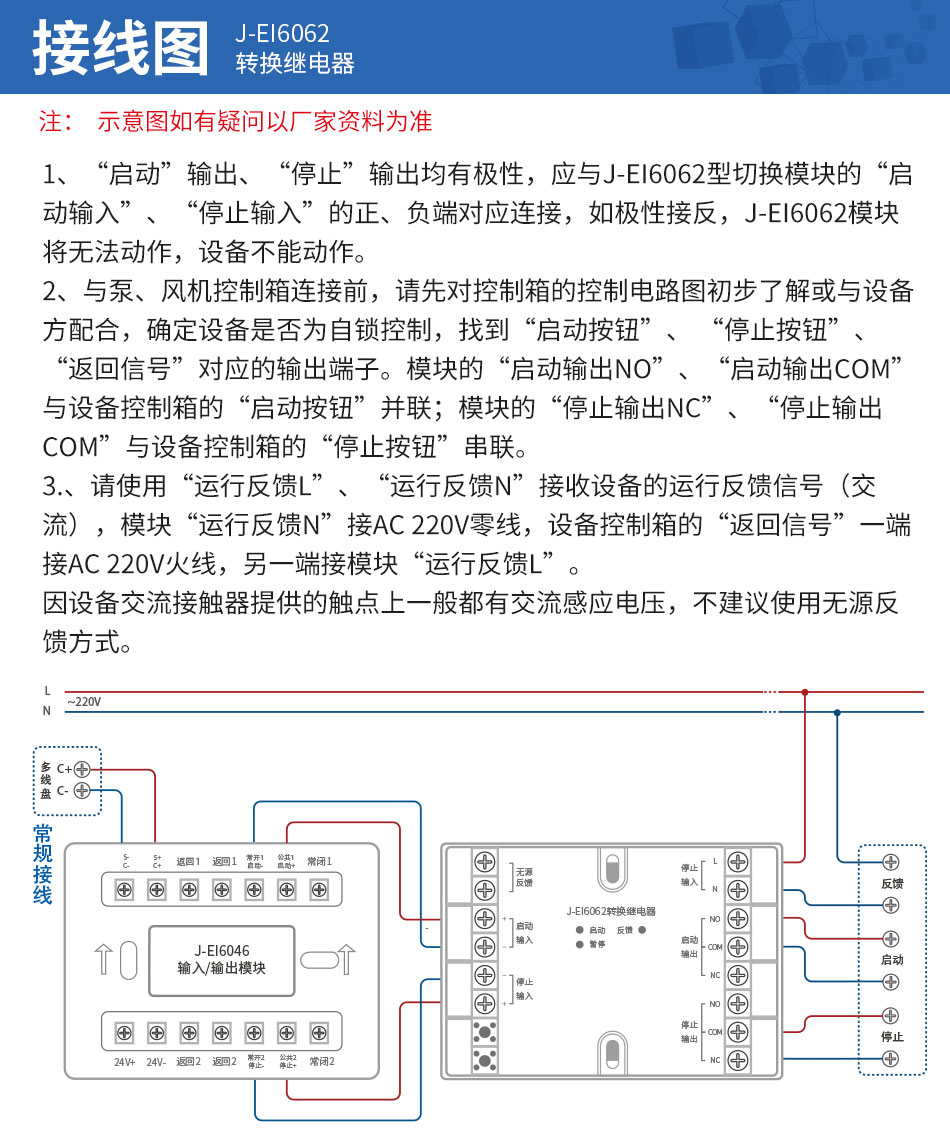

　　接线:

　　注：1.“启动输入”、“停止输入”均有极性，应与J-EI6046型输入/输出模块的“启动输出”、“停止输出”一一对应，如极性接反，将无法动作。

　　2.与泵、风机控制箱连接前，请先对控制箱的控制电路图（一般在控制箱面板内侧）初步了解或与设备方配合，确定设备是否为自锁控制，找到“启动按钮”、“停止按钮”、“返回信号”对应的输出端子。

　　模块的“启动输出NO”、“启动输出COM”与设备控制箱的“启动按钮”并联；模块的“停止输出NC”、“停止输出COM”与设备控制箱的“停止按钮”串联。

　　3.建议使用“运行反馈L”、“运行反馈N”接收设备的运行反馈信号（交流），模块“运行反馈N”接AC220V零线，设备控制箱的“返回信号”一端接AC220V火线，另一端接模块“运行反馈L”。

　　为方便现场调试，模块设置“运行无源反馈”输入端（模块左侧最上两个端子），可接收无源反馈信号，但建议只在测试模块反馈功能时使用；不能接入交流反馈信号，否则将造成误报“反馈”，甚至损坏模块及与之相连的EI6046模块。

　　说明：因设备交流接触器提供的触点上一般都有交流感应电压，因此不建议使用无源反馈方式。
