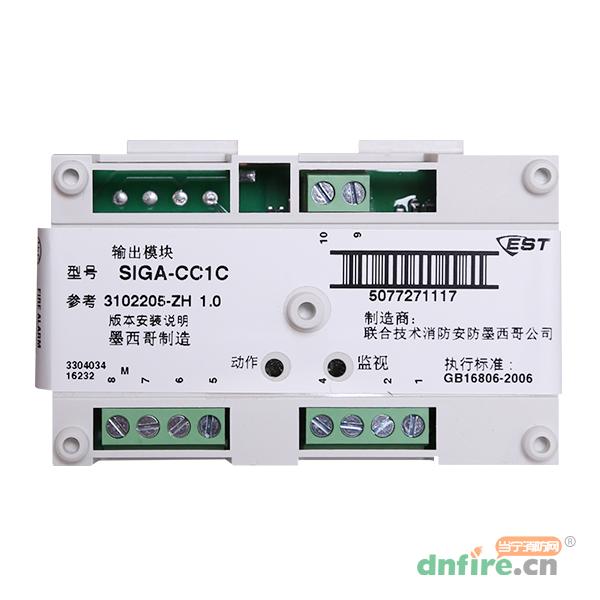

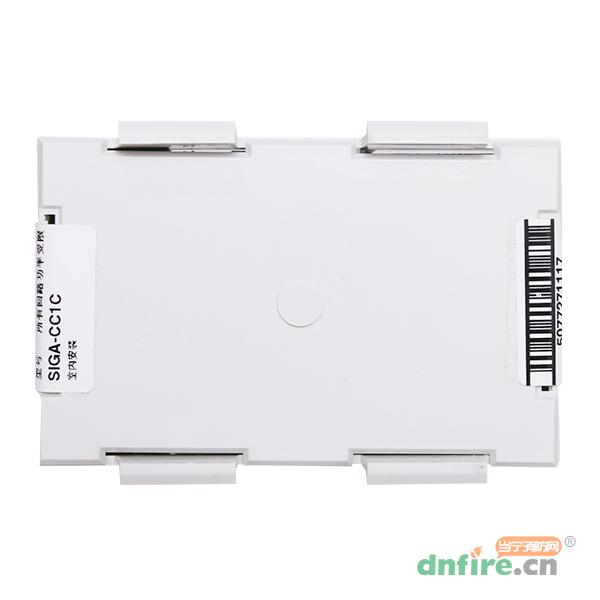

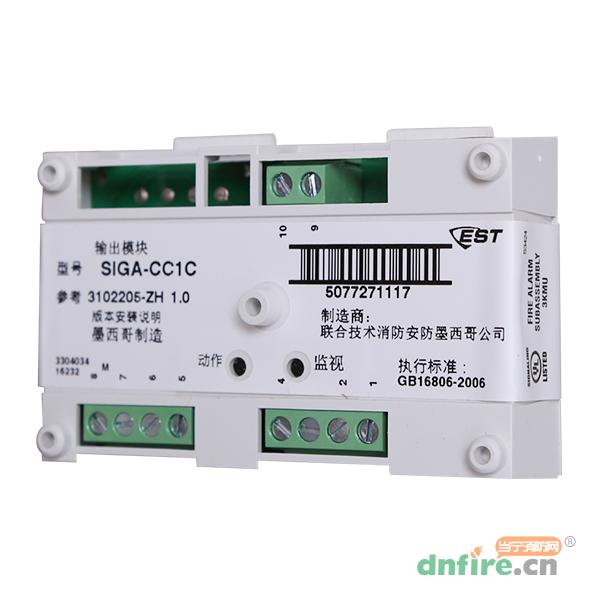

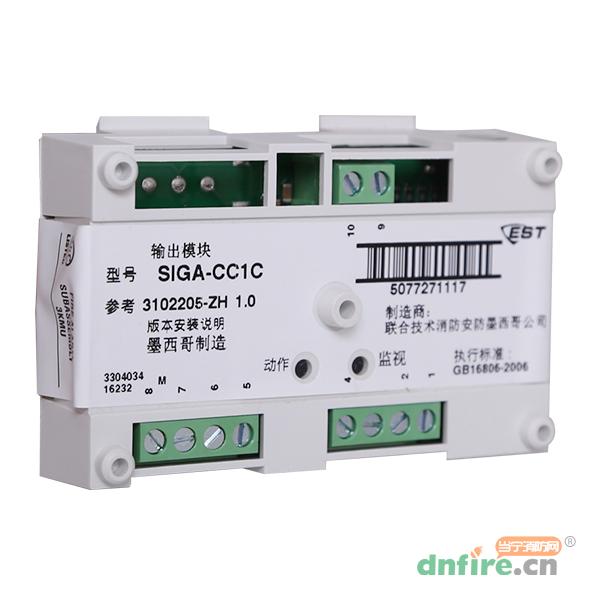

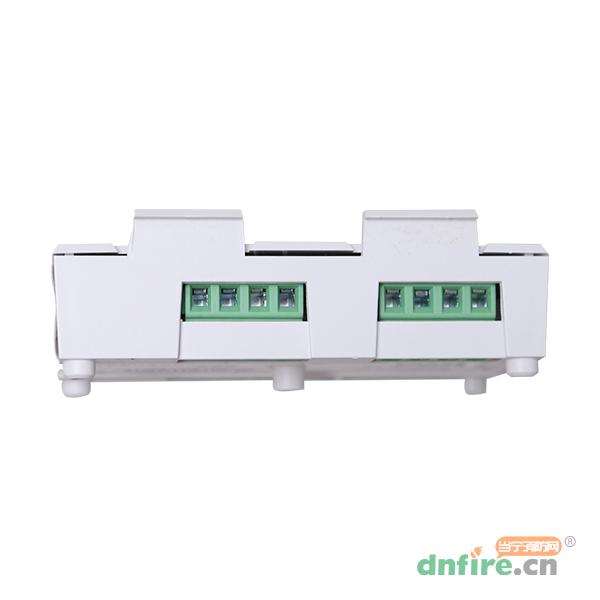

一、SIGA-CC1C输出信号模块概述

  1. SIGA-CC1C输出信号模块为可寻址模块，用于连接以下电路：

   声光警报器电路（同步或非同步）

   扬声器电路

   双向电话通信电路（三态或四态）

  2. SIGA-CC1C输出信号模块在回路控制器发出命令时，将把被监控的B类信号或电话电路链接到相应的转接卡输入。将接卡输入可以是24VDC，用以操作带极性的声光信号警报器，也可以是25或70VRMS，用以以操作音频疏散扬声器或消防电话。

  3. SIGA-CC1C输出信号模块不提供信号同步。为满足UL864中对警笛和警示灯的信号同步要求，必须安装Genesis信号主控模块。

  4. SIGA-CC1C输出信号模块需要一个信号线电路（SLC）地址。地址采用电子方式分配，不存在地址开关。

二、SIGA-CC1C输出信号模块LED指示灯状态指示说明

  正常：绿色LED闪烁

  报警/活动：红色LED闪烁

三、SIGA-CC1C输出信号模块特性码配置说明

  特性码 5：信号——被监控输出（B类）。将SIGA-CC1C模块配置成声光警报器或单通道音频电路的转接卡选择器。此时将监控输出电路的接线开路或短路。如存在短路，则模块不会激活，以防止连接卡短路。模块将在短路消除后激活。

  特性码 6：电话——三态（B类）。将模块配置成三态消防电话的信号选择器。将电话听筒插入插孔或摘机后，模块生成自有的铃声信号，此时无需配置单独的铃声转接卡。模块将该信号发送至控制盘以指示存在摘机状况，并等待系统接线员应答呼叫。系统接线员应答后，铃声信号被禁用。

  特性码 26：电话——四态（B类）。将模块配置成四态消防电话的选择器，操作与特性码6的唯一不同之处是模块能够区分电话的摘机和电路短路。电路短路会导致故障状况。

四、SIGA-CC1C输出信号模块规格参数

型号名称	SIGA-CC1C输出信号模块
工作电压范围	15.20~19.95VDC
电流	待机310μA
	激活135μA
接地故障阻抗	10KΩ
额定输出	24VDC:2A
	25VRMS音频 50W
	70VRMS音频 35W
	线尾电阻值 47KΩ
	电路电容 最大0.1μF
电路名称	信号线电路 A类（6型）或B类（4型）
	电话转移卡电路 B类（4型）
	警报线电路 B类（Y型）
导线规格	1.0~4.0mm²
工作环境	温度 0~49℃
	相对湿度 0~93%，无凝结
存储温度范围	-20~60℃

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	SIGA-CC1C
[名称]	输出模块
[工作电压]	15.20~19.95VDC
[工作电流]	310μA
[环境温度]	0~49℃
[环境湿度]	0~93%
[使用类别]	通用
