一、JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器产品概述

  JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器适用于石油、化工等行业具有防爆要求的1区及2区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用,可接入海湾公司生产的各类火灾报警控制器,完成探测器的信号处理。

  JTW-ZOM-GSTN9812(Ex)探测器防爆类型为本质安全型,产品符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》和GB3836.4-2010《爆炸性环境第4部分:由本质安全型“i”保护的设备》的有关规定。

二、JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器产品特点

  JTW-ZOM-GSTN9812(Ex)探测器采用无极性二总线信号,地址码可由编码器实现写入,工程调试方便。本探测器结构新颖、外形美观、性能稳定可靠,特别适用于发生火灾时有剧烈温升的场所,与感烟探测器配合使用更能可靠探测火灾,减少损失,且具有良好的抗化学腐蚀性。

三、JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器技术参数

型号 JTW-ZOM-GSTN9812(Ex)
工作电压

信号总线电压:总线24V

允许范围:16V~28V

工作电流

监视电流≤0.3mA

报警电流≤1.0mA

指示灯 红色,巡检时闪烁,报警时常亮
防爆标志 Ex ib IIC T6 Gb
防爆合格证号 CE16.2222
安全栅参数 U0=28V  I0=115mA  C0=0.083μF  L0=4mH  P0=0.8W
设备最大输入参数 Ui=28V  Ii=115mA  Ci=0  Li=0  Pi=0.8W
保护面积 当空间高度为6米~12米时,一个探测器的保护面积,对一般保护场所而言为80平方米。空间高度为6米以下时,保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准 。
线制 信号二总线无极性
编码方式 电子编码(编码范围为1~242)
使用环境

温度:-10℃~+55℃

相对湿度≤95%,不凝露

外形尺寸 直径:103mm 高;58mm(带底座)
壳体材料和颜色 防爆ABS,瓷白
重  量 约157g
安装孔距 45mm~75mm
执行标准 GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010

四、JTW-ZOM-GSTN9812(Ex)探测器结构特征与工作原理

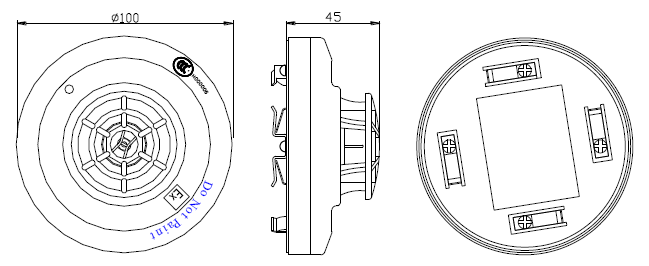

  1.探测器外形示意图如下图所示。

探测器外形示意图

探测器外形示意图

  2.工作原理

  探测器采用热敏电阻作为传感器,利用热敏电阻对环境温度敏感的特性来获取环境温度信息。内部电路将该信息转换为电压信号后传送到单片机。单片机通过内置的智能算法对信号进行分析处理,同时判断当前是否处于火警或故障状态,并向控制器发送当前的状态信息。

五、JTW-ZOM-GSTN9812(Ex)探测器安装与接线

  警告:安装及布线应严格按照防爆产品相关安装规范执行。

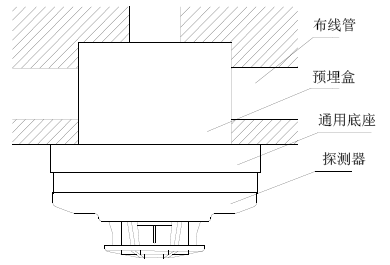

  1.探测器安装方式如下图所示。

探测器安装示意图

探测器安装示意图

  2.接线方式

  探测器的防爆底座示意图如图所示。底座上有4个导体片,1,3导片上带接线端子,底座上不设定位卡,便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在1,3接线端子上(不分极性),另一对导体片用来辅助固定探测器。

  待底座安装牢固后,将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器底座示意图

探测器底座示意图

  3.布线要求

  底座接线电缆均选用截面积不小于1.0mm2的本安电缆,且电缆间分布电容不得大于0.083μF,分布电感不得大于4.0mH。

  注:为避免接线混乱,应采用不同颜色的线进行区别。

商品属性
[品牌] 海湾(GST)
[型号] JTW-ZOM-GSTN9812(Ex)
[名称] 点型感温火灾探测器
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 直径:103mm 高;58mm(带底座)
[重量] 约157g
[安装方式] 点型探测器
[编码方式] 编码
[类别] 感温探测器
[防爆标志] Ex ib IIC T6 Gb
[执行标准] GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010
[壳体材料和颜色] 防爆ABS,瓷白
