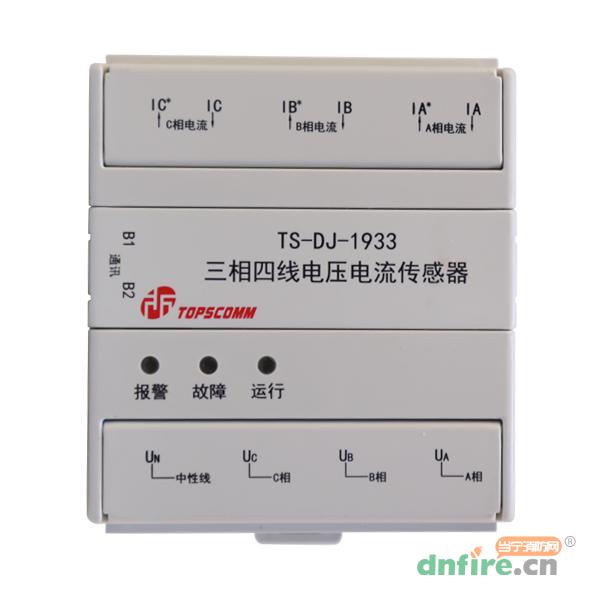

TS-DJ-1933三相四线电压电流传感器
品       牌:
证       书:
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 TS-DJ-200消防设备电源状态监控器
 TS-DJ-1913交流单相电压电流传感...
 TS-DJ-1941三相四线双电源电压传...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

一、TS-DJ-1933三相四线电压电流传感器特点

  1.布线方便:无极性,二总线。

  2.强电保护:防止现场总线错接AC220V造成产品损坏。

  3.超低功耗:超低监视电流及报警电流。

  4.功能明晰:区分中断供电、缺相、欠压、过压、过流故障信息。

  5.精度高:检测值与实际值误差小于1%。

  6.模式可设:可选择三相四线电工作模式和单相电工作模式。

  7.阈值可设:欠压阈值、过压阈值、过流阈值可以设定。

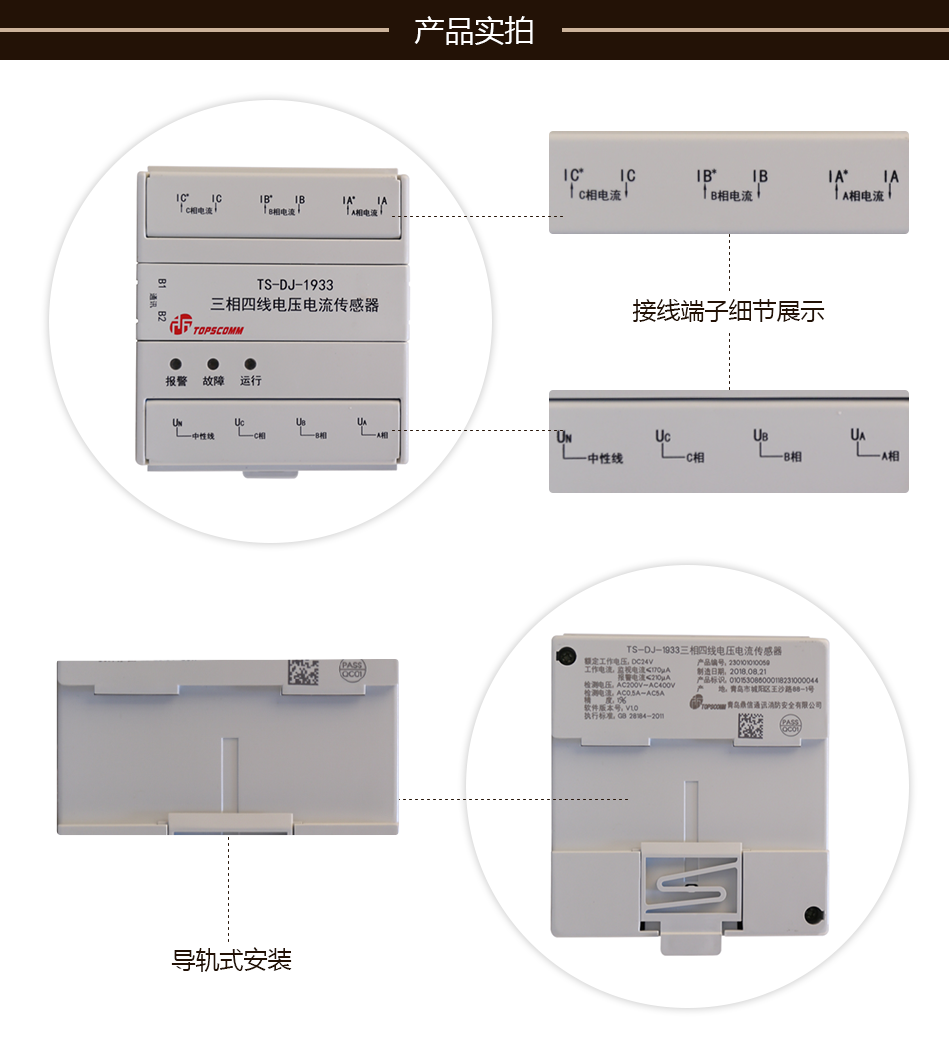

  8.安全设计:强、弱电端子分离,标识明确,安全可靠。

  9.安装方式:导轨式安装。

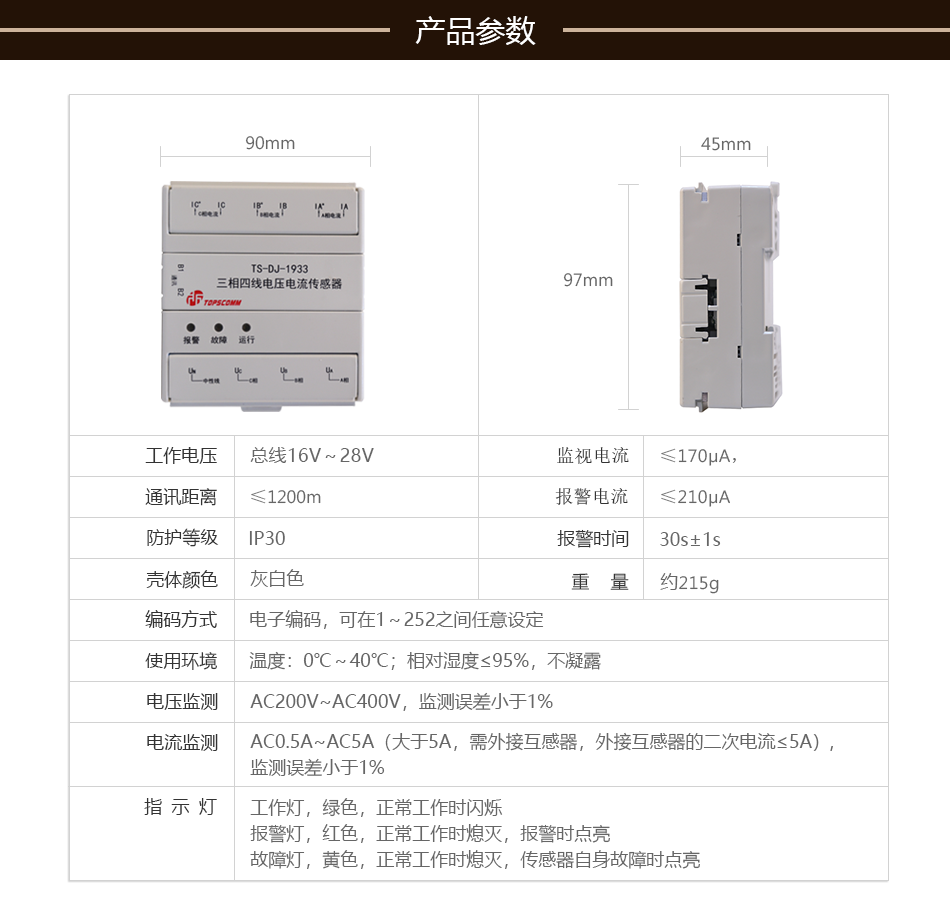

二、TS-DJ-1933三相四线电压电流传感器技术参数

  工作电压:总线16V~28V

  监视电流:≤170μA

  动作电流:≤210μA

  电压监测:AC200V~AC400V,监测误差小于1%

  电流监测:AC0.5A~AC5A(大于5A,需外接互感器,外接互感器的二次电流≤5A),监测误差小于1%

  报警时间:30s±1s

  指示灯:

  工作灯,绿色,正常工作时闪烁

  报警灯,红色,正常工作时熄灭,报警时点亮

  故障灯,黄色,正常工作时熄灭,传感器自身故障时点亮

  通讯距离:≤1200m

  编码方式:电子编码,可在1~252之间任意设定

  防护等级:IP30

  壳体颜色:灰白色

  外形尺寸:97mm×90mm×41mm(长×宽×高)

  重量:约215g

  使用环境:

  温度:0℃~40℃;

  相对湿度≤95%,不凝露

三、TS-DJ-1933三相四线电压电流传感器安装

  安装方法

  1.按照GB50116-2013《火灾自动报警系统设计规范》中的相关规定和要求确定传感器的具体安装位置和数量。

  2.传感器安装和接线前,请确保回路电源和消防设备电源已切断。

  3.传感器采用导轨式安装。通过调节传感器底面锁扣,将传感器安装在导轨上。

  接线方法

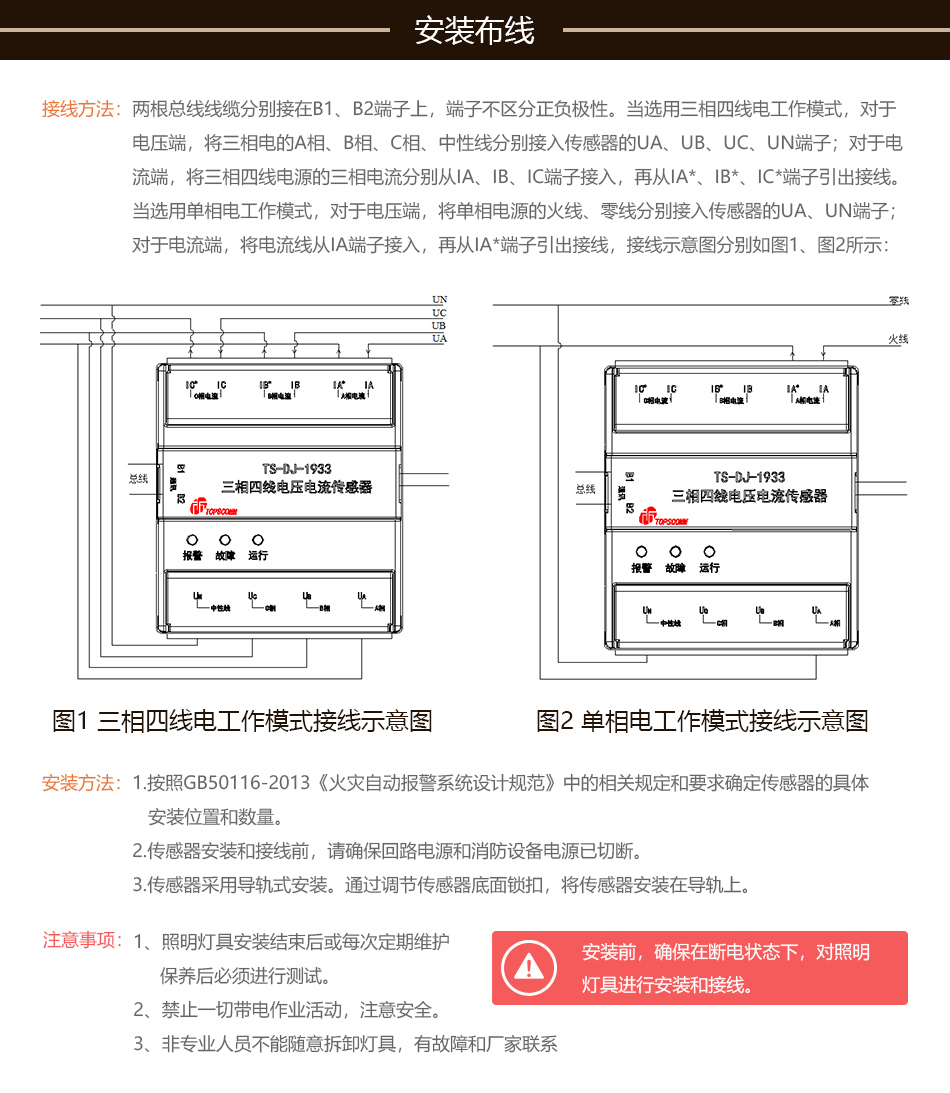

  两根总线线缆分别接在B1、B2端子上,端子不区分正负极性。当选用三相四线电工作模式,对于电压端,将三相电的A相、B相、C相、中性线分别接入传感器的UA、UB、UC、UN端子;对于电流端,将三相四线电源的三相电流分别从IA、IB、IC端子接入,再从IA*、IB*、IC*端子引出接线。当选用单相电工作模式,对于电压端,将单相电源的火线、零线分别接入传感器的UA、UN端子;对于电流端,将电流线从IA端子接入,再从IA*端子引出接线,接线示意图分别如图1、图2所示:

TS-DJ-1933三相四线电压电流传感器

图1三相四线电工作模式接线示意图

TS-DJ-1933三相四线电压电流传感器

图2单相电工作模式接线示意图
