海湾CD录放盘安装图

海湾CD录放盘安装图 发表日期:2011-08-02 19:23:47 浏览次数:3422

当宁提供海湾cd录放盘的结构图以及海湾CD录放盘安装图。今天以海湾GST-CD 型CD 录放盘为例:

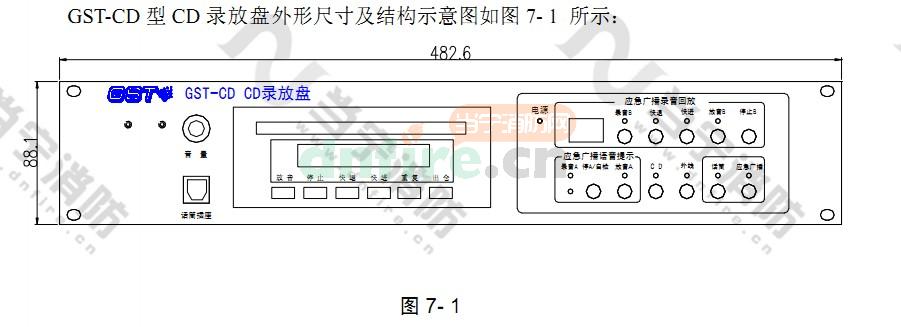

GST-CD外形图

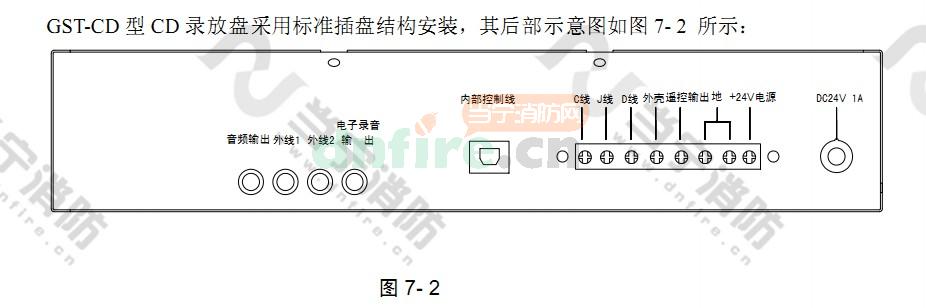

cd录放盘接线图

各端子均为系统内部接线端子,其中:
音频出:音频广播信号输出接口。
外线 2:音频信号输入接口。当正常广播与消防广播共用一套广播功率放大器时,正常广播信号由“外线 2”接口输入。平时不启动本设备时,“外线 2”接口与“音频出”接口在内部是连通的;当启动本设备后,“外线 2”接口与“音频出”接口断开,消防广播的播音内容由“音频出”接口输出。
内部控制线:控制信号(输出线)。该控制线与功率放大器级联,话筒广播时自动联动功率放大器。该控制线也可实现对功率放大器进行检验。
C 线:联动控制线。C 线应接到消防联动控制设备(联动控制信号 24V ),受联动 设备控制实现消防自动广播(既应急广播状态)。
机壳:将“机壳”与“地”端子短接,以消除广播系统中可能产生的噪声或自激。
遥控输出:本设备工作时,该端子输出 24V,用于联动控制广播功率放大器等其它关联的广播控制设备。
地:外供 DC24V 电源接入的负极。
+24V 电源:外供 DC24V 电源接入的正极。
