西门子防火门监控系统图：

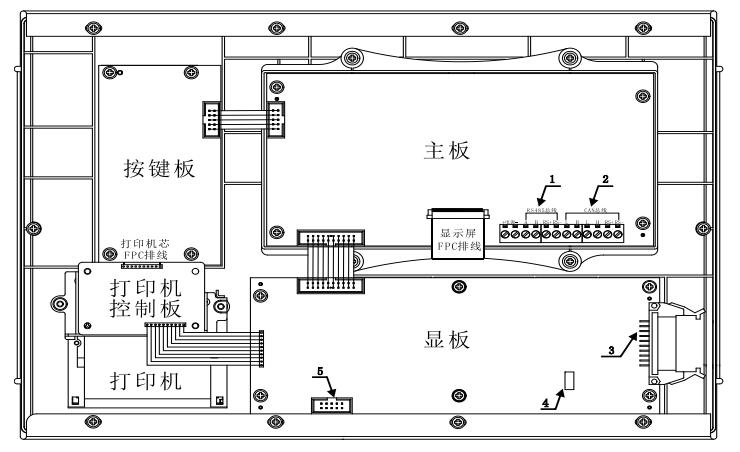

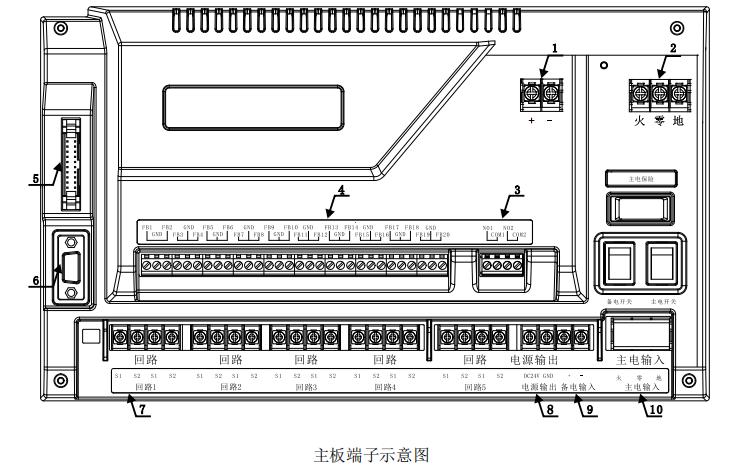

一、防火门监控器

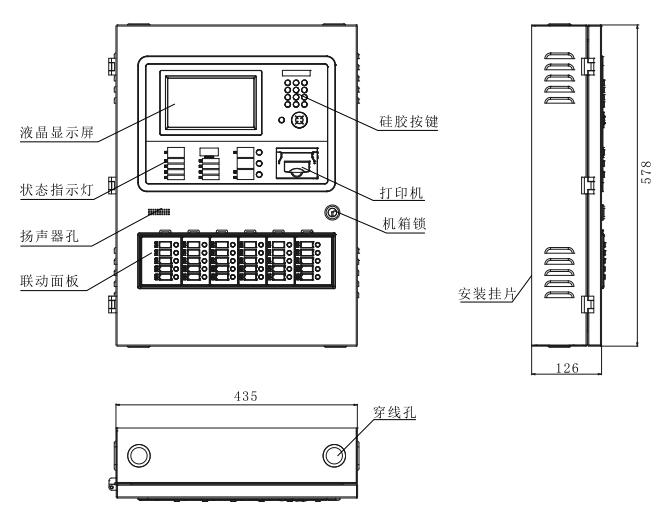

1、外形尺寸

2、安装布线

2.1 安装

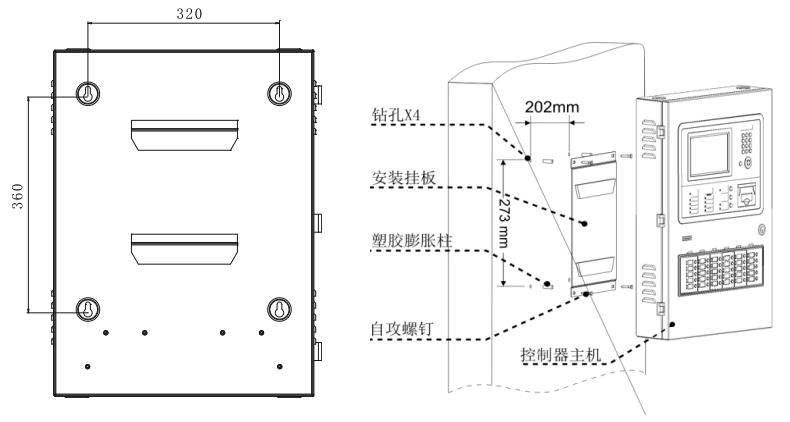

　通过安装挂板安装：

　　－选择合理的安装高度，墙面牢固、平整。

　　－按照图2-2所示，用钻头在墙面上钻四个孔202×273㎜，孔深度不低于50㎜。

　　－将四颗塑胶膨胀柱分别装入四个孔内，然后将挂板的安装孔对准塑胶膨胀柱，用四颗自攻螺钉将其固定在墙面。

　　－将监控器挂到安装挂板上，完成监控器安装。

　将监控器直接固定在墙上：

　　－选择合理的安装高度，墙面牢固、平整。

　　－按照监控器底面孔（图2-1监控器背面图）的尺寸，用钻头在墙面上钻四个孔，孔深度不低于50㎜。

　　－将四颗塑胶膨胀柱分别装入四个孔内，然后将监控器的安装孔对准塑胶膨胀柱，用四颗自攻螺钉将其固定在墙面。

　安装过程及操作需符合国家相关标准要求：

　　－监控器应安装在消防控制室、仪表室等非防爆场所，严禁安装在防爆场所。

　　－监控器安装，应确保固定牢靠：安装在轻质墙上时，应采取加固措施，避免震动，防止灰尘和水的侵袭；

　　－监控器应从消防电源配电箱（配电柜）取电，避免与大功率消防设备使用同路电源。

　　－监控器外壳严禁破坏，否则会影响安全使用和屏蔽效果。

　　－安装施工时，主机箱底边距地面高度宜为1.3m～1.5m，靠近门轴的侧面距墙不应小于0.1m，操作面应留有0.5m宽或以上的操作距离。

2.2 布线

　布线要求：

　　－机内端子配线：所有引入线，均剥开0.5cm，上锡或用接线卡后接入端子。

　　－两总线：采用阻燃或阻燃耐火铜芯电线电缆，铜导线横截面积为：1.5mm²≤R≤2.5mm²。

　　－穿线要求：信号两总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。

二、防火门定位与释放装置

1、产品结构

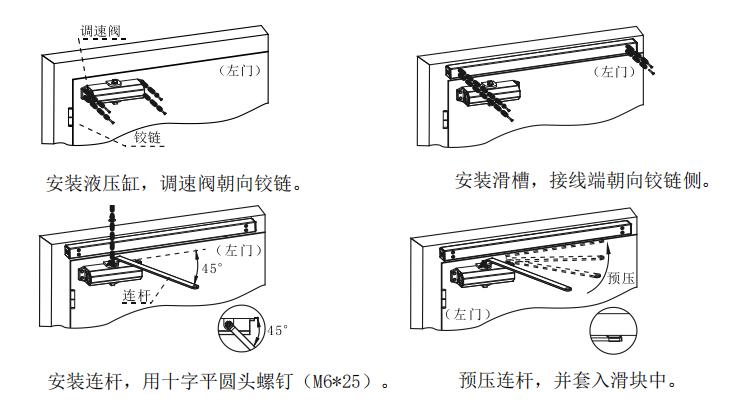

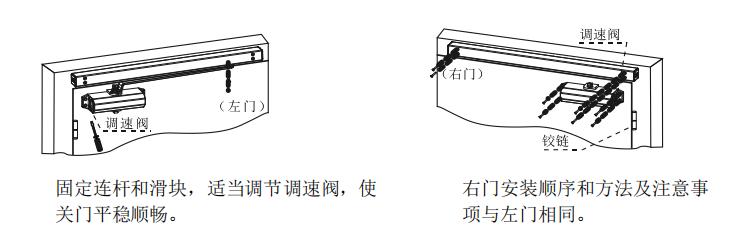

2、安装方式

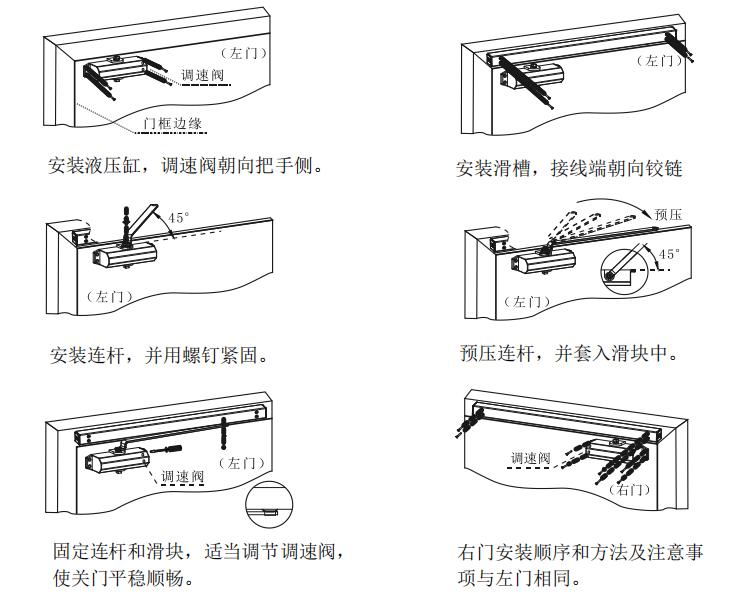

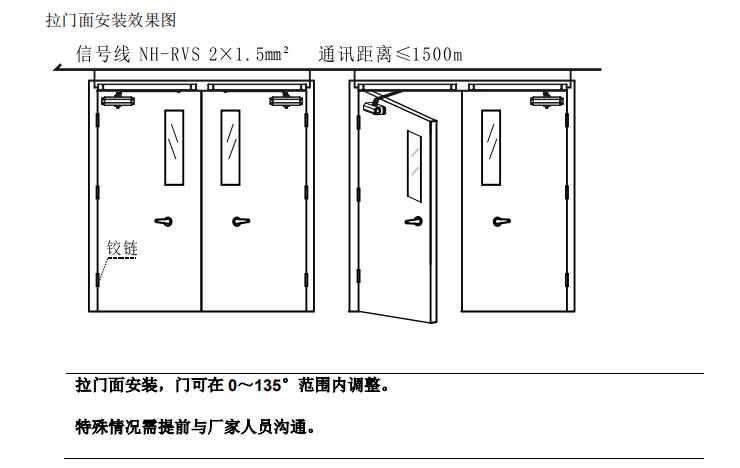

2.1拉门面安装

2.2 推门面安装

三、门磁开关

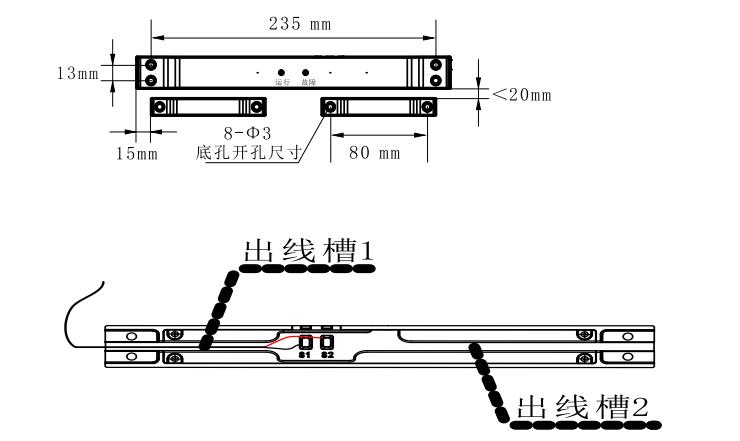

1、外形尺寸

　　产品共设有两个出线槽，安装时可根据具体的安装位置选择合适的出线方式。

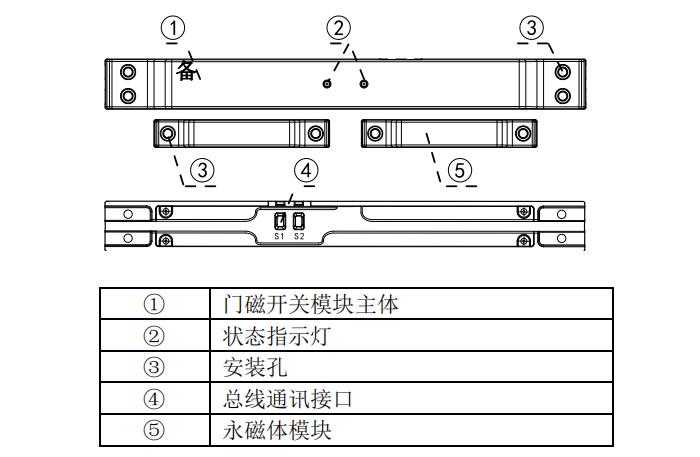

2、产品结构

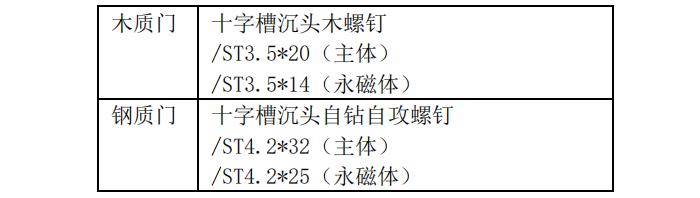

　　安装螺钉型号：

3、安装方式

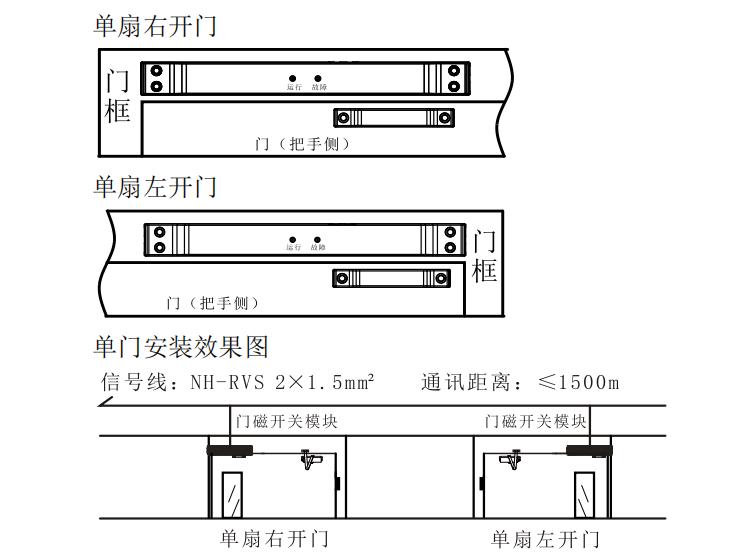

3.1单门安装

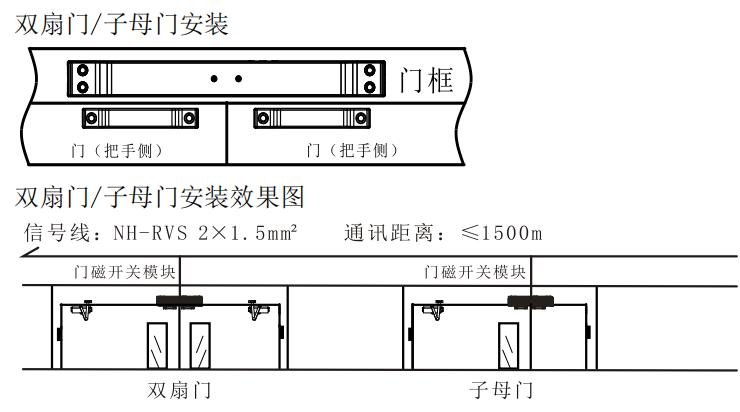

3.2双扇门/子母门

　　1、门磁开关模块应用为单扇防火门时，默认检测位置为右侧门磁，故将永磁体安装至主体右侧。

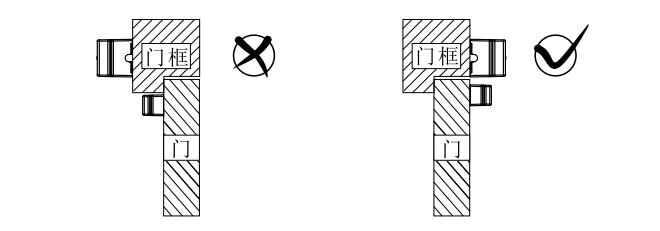

　　2、安装时应选择门框与门持平一侧。尽量保持永磁体与主体底面平行。

　　3、间隔距离根据现场情况进行调节，间距越小，灵敏度越高（如下图所示）。

四、接口模块

1、外形尺寸

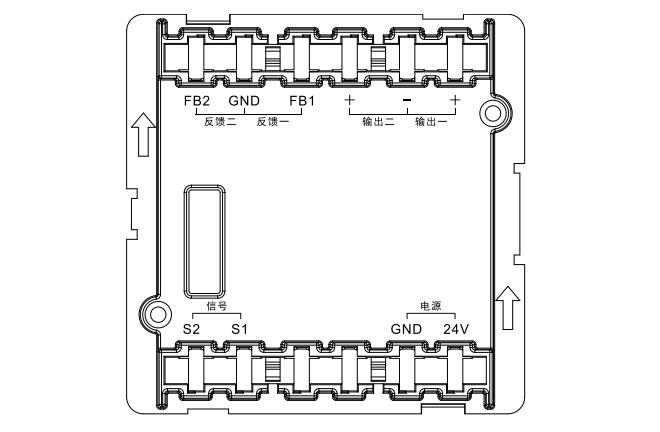

2、端口介绍

　端口说明：

　　– 总线

　　1.S1、S2接控制器S1、S2（TBUS总线）

　　2.24V、GND接低压电源箱或控制器24V、GND

　　– 反馈输入

　　FB1、FB2可连接防火门门磁开关和防火门定位释放装置反馈输出端

　　– 有源输出

　　+、-、+（输出一、输出二）两组有源开关量输出

　　备注：本产品不具备防爆性，请安装在非防爆区域或防爆接线盒中。

3、接线

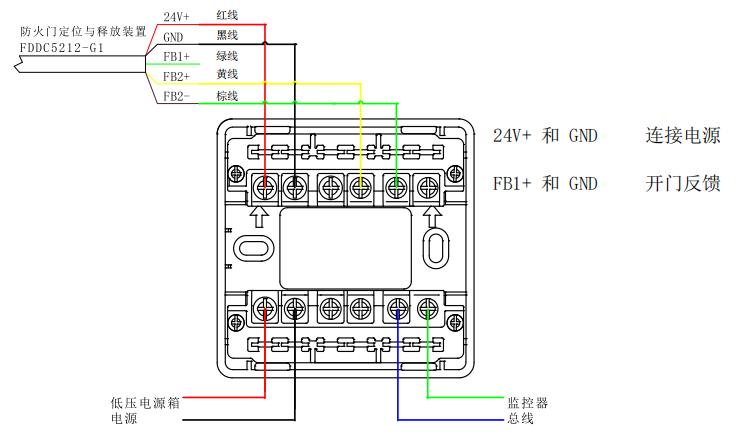

单扇常开门接线示意图：

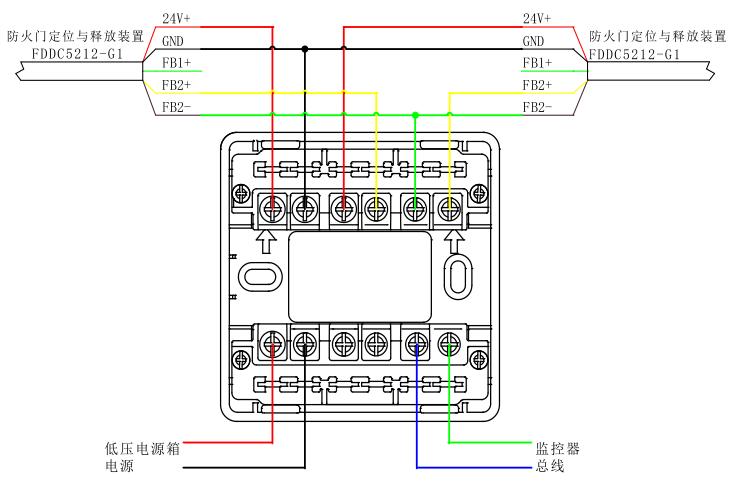

双扇常开门接线示意图：

　　1、开门反馈与闭门反馈任选其一，不可同时接入两种反馈。

　　2、单扇门只需接入一组输出和一组反馈。

单扇常开门接线示意图：

双扇常闭门接线示意图：

五、隔离模块

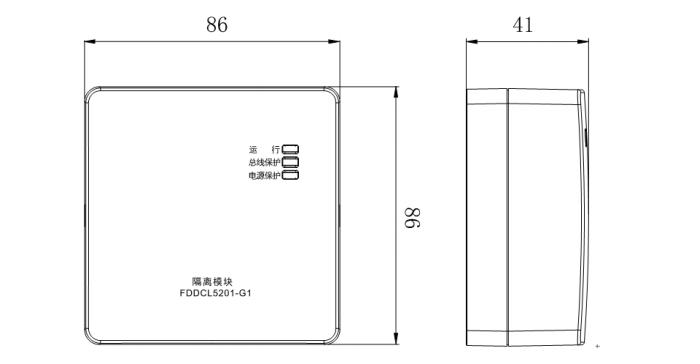

1、外形尺寸

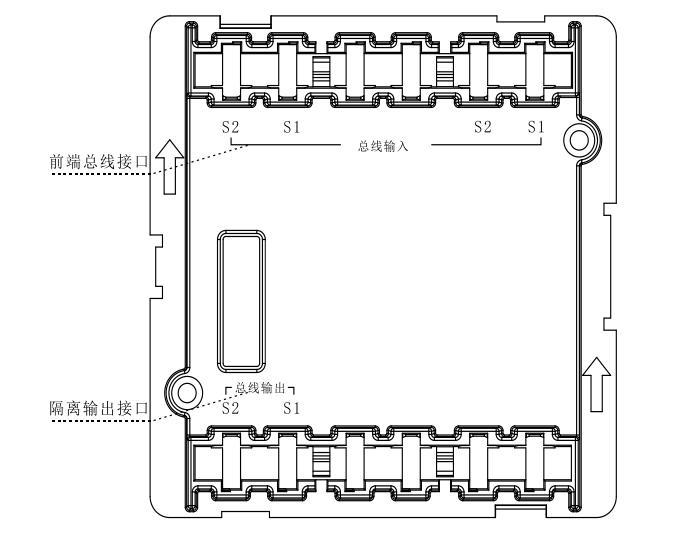

2、端口介绍

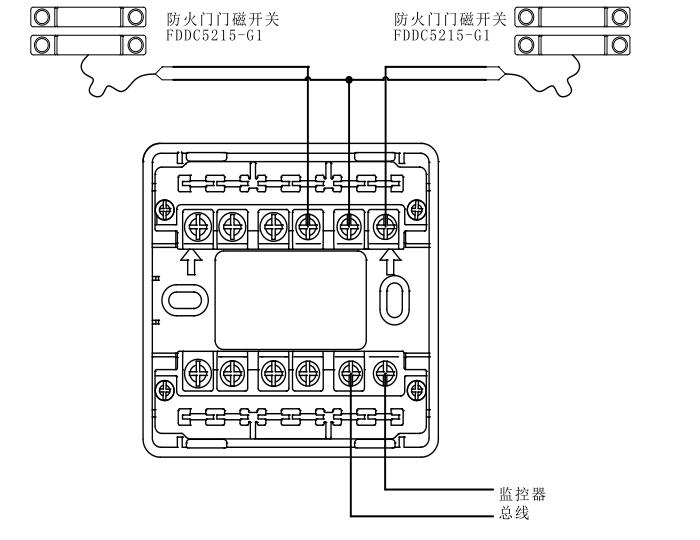

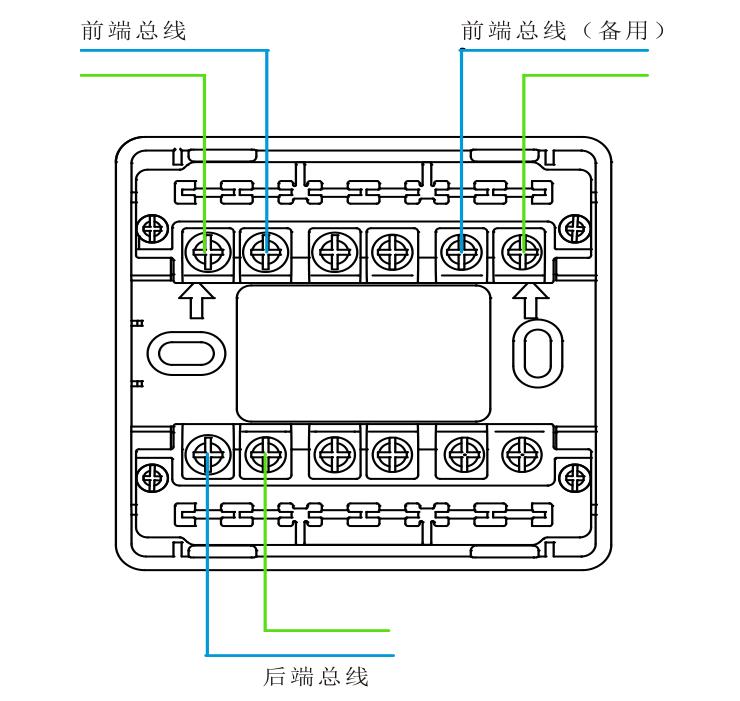

3、接线图
