一、问题描述及原因分析

1．问题描述

消防炮灭火装置安装位置不合理，配水管道、支吊架、结构梁等障碍物对灭火装置部分射流角度形成遮挡，导致灭火装置射流无法完全覆盖其保护范围。【图示1】【图示2】【图示3】

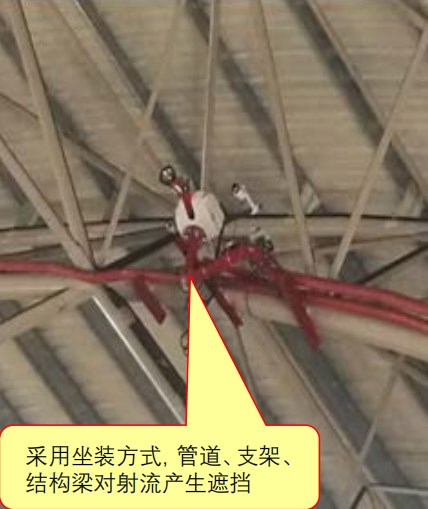

图示1

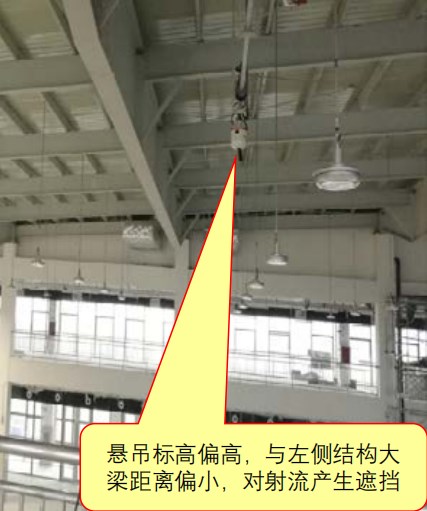

图示2

图示3

2．原因分析

1）施工单位不了解产品特性和安装要求，选择了错误的安装方式；

2）消防炮灭火装置安装定位后，使用单位在其周围增加工艺设备和管线，影响射流保护范围。

二、规范要求及正确做法

1．规范要求

☆《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)第3.1.2条第3款。【图示4】

2．正确做法

图示4

三、应对措施及防治指南

1．施工单位在消防炮灭火装置安装前，应对其安装形式、安装位置进行深化设计，并逐个校核灭火装置的保护半径、覆盖范围以及射流角度，确保射流能完全覆盖其保护范围；

2．施工单位在深化设计阶段，应和相关专业进行充分沟通，商定合理避让措施，避免设备、管线安装对灭火装置的探测及射流造成影响。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)

第3.1.2条 自动跟踪定位射流灭火系统不应用于下列场所：

第3款 存在明显遮挡；
