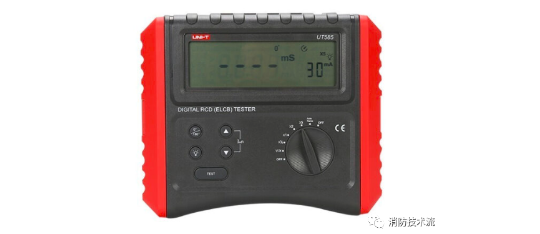

操作要点（漏电开关测试仪UT585）

1、连接测试线

　　将测试线的三个端子分别插到仪器的三个相对应端口中：L对1（火线），N对N零线），E对E（地线），测试线与仪器连接好后，再将测试线的另一端接到待测线路上（230V/50z电源插座）。

2、电压测试

　　将功能选择开关置于V（电压挡）即可对L－N端的电压进行测试，看此时电压是否在RCD测试范国207～253V，若不在范围内，请检查相关线路接线是否正确：若在范围内请进行下一步测试。另外，UT585也具有直流电压测试功能，当在其他测量中要用到直流电压测试，可将测试线接在L端和N端，即可进行直流电压测试。

3、接线检査

　　将功能选择开关置于RCD测试，看此时LCD显示接线状态，当待测端供电不正常或没通电时LCD显示L－N，L－PE闪烁：当待测端接地不良或没接地时L－PE，N－PE闪烁，L－N不闪烁：当待测端掉零线时L－N，N－PE闪烁，L－PE不闪烁；当待测端接线错误时L－N，L－PE，N－PE闪烁，此时仪器会禁止测试：请拔掉测试线，检查相关的线路，纠正后再进行接线检查直到正确为止。

4、按I△n之UP（▲）或DOWN（V）键切换，使ICD显示的所设定的触发电流值（1△n）和RCD（漏电开关）上面标注的额定触发电流值一致。

　　默认设定值：I△n 30mA 0°

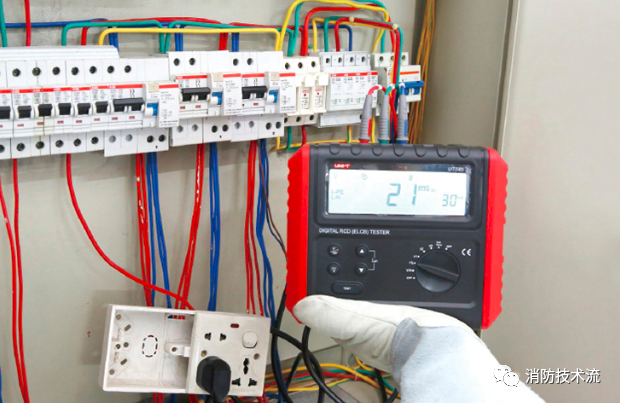

5、测试

　1) 设置测试参数

　　不触发测试×1/2：最大测试时间1000ms；

　　触发测试×1：最大测试时间1000ms；

　　快速触发测试×2：最大测试时间1000 ms；

　　快速触发测试×5：最大测试时间300ms。

　　AUTO RAMP测试：20%～110%额定的触发电流（△n），最大测试时间300ms。

　2) 按TEST（测试）键

　　×1/2不触发测试------断路器应该不触发。

　　×1触发测试------断路器应该触发

　　×2快速测试断路器应该触发------断路器应该触发

　　×5快速测试------断路器应该触发

　　AUTO RAMP测试------断路器应该触发：可同时显示触发电流和触发时间。

　3) 按下PHASE（0°/180°）键，改变相位并且重复步骤（1）可确定最快的触发时间。

　4) 再一次改变相位并且重复步骤（1）。

　5) 测试完成后请将测试线从待测端马上卸下。

　　注意危险：保证在这些测试的操作期间不接触接地裸露金属或裸露导线1延控（定）测试功能：按住TEST键再开机，启动遥控（锁定）测试功能，1CD显示“锁”符号，此时只要将测试线接到待测端上即可自动进行测试（仅UT585）；2背光功能：当测试的环境光线比较昏暗时，可以按LIGHT（灯）键打开背光功能，再次按LIGHT（灯）键时关闭背光功能；3自动关机设置功能：当先按住PHASE（0°/180°）键再开机时，LCD将显示“APO0F”字符，此时自动关机将被取消：而通常开机（不按PHASE（0°/180°）键开机）时，自动关机是打开的。
