消防应急照明和疏散指示系统（二代）

1、系统构成

　　SY-C-2800Q应急照明控制器（立柜式）系统容量≤3200点。

　　SY-D-0.3KV消防应急灯具专用电源（壁挂式）最大输出功率0.3KV；额定输出功率：300W；回路容量：4回路*60点。（输入36V，输出脉冲电压24~36V）

　　应急照明灯具系列（壁挂式、嵌入式、吸顶式）

　　疏散灯具系列（地埋、吊装、壁挂）

2、系统放线

　　1.应急照明控制器到现场灯具专用应急电源CAN通讯总线：ZR-RVSP-2*1.5mm2（分极性H、L)；CAN通讯线需手拉手方式连接，一进一出（并联）；每台应急电源都需在现场拨码开关上设置地址码，每一台的地址码不能重复。

　　2.电源到现场灯具：信号二总线：ZR-RVS2*2.5 mm2（无极性)，可并联。

　　3.电源的输出功率最大为300W，共计4个回路；放线时需计算每个回路灯具总功率，每个回路灯具总功率均不要超过100W，请合理分配回路。

　　4.控制器和电源之间是以CAN总线进行通讯的，CAN总线的布线要求是要敷设RVS的环形接法，禁止同强电同管敷设；如现场布线情况不好通常会造成系统无法正常工作。

　　5.调试前要检查每台电源上CAN端子附件的短路环，仅在最不利点短接。

3、注意事项

　　1.所有灯具均由编码器编码，该编码器为专用灯具编码器，不能与其他编码器共用。

　　2.每个回路的可编地址范围均为固定地址段，即1回路地址：1~60；2回路地址：61-120；3回路地址121~180；4回路地址：181~240。

　　3.山鹰报警生产吊装双向灯具，可用编码器（主机上也可以设置）对灯具进行设置，只显示单向；请在编写编码表时，注意备注指向。

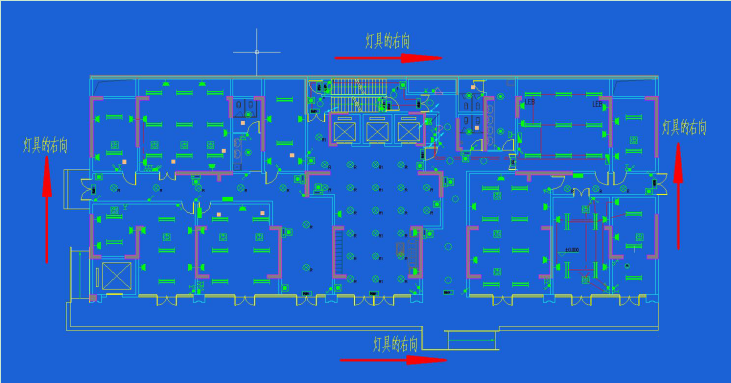

　　4.地标灯和双面吊挂的疏散灯具在出厂时都有一个右向标记，这个右向标记要以蓝图为参照，（以观看蓝图时的方向上下两边的右侧方向都为灯具的右向，左右两侧的上方向为灯具的右向。）否则会出现试预案时灯具方向凌乱的现象。

　　5.地埋灯具需提前安装山鹰地埋灯具预埋盒。

　　6.地埋灯安装在地面，防潮问题至关重要。灯具在出厂时，都做了防潮处理；灯具到现场后禁止将外壳打开，如防水胶垫装配不好就不能起到防潮效果。

　　在安装接线时接线头一定要用防水胶布包好，防止导线在接线处锈蚀并逐步侵蚀灯具内部。

　　7.智能疏散系统调试时，需要用到照明灯具平面图（CAD电子版），并且该平面图上需要标注所用的灯具地址码；调试时，需要将平面图导入控制主机，将灯具标识在对应准确位置，以达到智能疏散效果，所以调试前要整理点码表。

　　8.调试时需整理，每台灯具应急电源对应的分配电装置地址码以及所安装的具体位置、所管理的那些楼层灯具。

消防应急照明和疏散指示系统（三代）

1、系统构成

　　系统由SY-C-3800Q、SY-C-3801应急照明控制器、SY-D-0.18KVA-3880A、SY-D-0.3KVA-3881A、SY-D-0.5KVA-3882A消防应急灯具应急电源及各类灯具组成。

2、系统放线

　　1.应急照明控制器到现场灯具专用应急电源CAN通讯总线：ZR-RVSP-2*1.5mm2（分极性H、L)；CAN通讯线需手拉手方式连接，一进一出（并联）；每台应急电源都需在现场设置ID，每一台的ID不能重复。

　　2.电源到现场灯具：信号二总线：ZR-RVS2*2.5 mm2（无极性)；可并联。

　　3.电源的输出功率最大为500W，共计8个回路；

3、注意事项

　　1.SY-C-3800Q控制器是嵌入式产品，价格表中的价格不含电池和机柜，机柜不能选用QT-1/QT-2两种，要注意配置清楚；

　　2.SY-C-3800Q控制器和火灾自动报警系统联网后可以达到智能应急的效果，如果和其他厂家的火灾报警控制器联网，需要事先沟通联网协议和接口。要提供最终版的CAD图纸及烟感、手报的点码表及点位图；

　　3.SY-C-3801控制器接收火灾报警的火灾信息后可以全区应急，适合消防通道相对简单的建筑；

　　4.SY-C-3800Q控制器最多管理128台电源，3200只灯具，可以多台控制器组网；SY-C-3801控制器最多管理20台电源，1000只灯具，只能单台使用；

　　5.电源选型时必须考虑所管理灯具的功率，要考虑匹配相应规格的电池；

　　6.电源和灯具间的连线宜选用RVS2X2.5线缆，每个回路灯具数量不超过60个，功率不超过100W。线长如超过500米，要选择线径更粗的导线，保证线路末端电压18V以上；

　　7.电源和控制器间的联网方式为CAN总线通讯，宜选用RVS2X1.0线缆，不宜有分支；

　　8.灯具到电源及电源到应急照明控制器的线缆不能有短路或接地现象；

　　9.灯具出厂时上面粘贴有ID码，这个ID码出厂时是唯一的，安装时免编码。为方便后期调试、做竣工资料等工作，必须按本手册附件填写施工点码表，并将灯具ID码记录在施工图上；

　　10.编码器是辅助工具，不能轻易使用编码器对灯具的工作模式、类型等参数进行更改，如果修改错误，登录后的数据无法保存，而且会报如光源故障等不正常的故障信息。如果使用编码器为灯具重新编写ID（编码），一个项目的灯具ID不能重复（不建议在现场重新编写ID）；

　　11.为保证地标灯的防护等级，严禁打开地标灯的壳体，线缆接好后接线处用黄油密封，灯具和地面间用防水胶处理；

　　12.SY-D-0.5KVA-3882A电源重46Kg，出厂时配套安装支架，须落地安装。如现场确有壁挂要求，安装时要做好壁挂安装支架，确保安装牢固；

　　13.SY-C-3800Q控制器需要的底图是BMP、JPG、PNG等格式的位图，文件大小不能超过4M；

　　14.只有保证控制器和电源通讯正常后，才能对灯具进行登录操作。
