ZDMS0.8/30S-SA消防水炮实物接线图

作者：世安科技日期：2021-04-23 11:16:21 浏览：17896

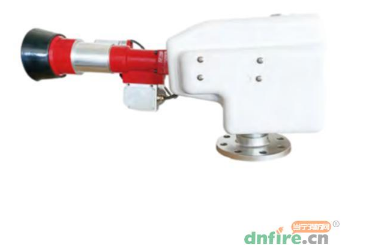

ZDMS0.8/30S-SA消防水炮实物

消防水炮实物图

图中消防水炮实物设备：

ZNM-FQC分区控制箱	ZNM-FQC为区域内的设备提供220伏设备电源，电磁阀电源，24伏直流电源，通过CAN总线信号可以接收区域内设备的火警信号，同时可叹操作区域内设备的动作以及把信号传输到上一级联动控制柜。
ZDMS0.8/30S电源控制箱	电源控制箱是现场给水炮提供直流电源，接收遥控器信号，控制电动阀，接收水炮的报警信号传输到上一级区域控制箱等一些转换功能。
ZNM-XKA手动控制盘	ZNM-XKA是现场一对一控制对应水炮的上下左右，开阀关阀的一些简单操作。
DN80电动阀	电动阀是控制水炮的开阀关阀，出水，关水的作用。

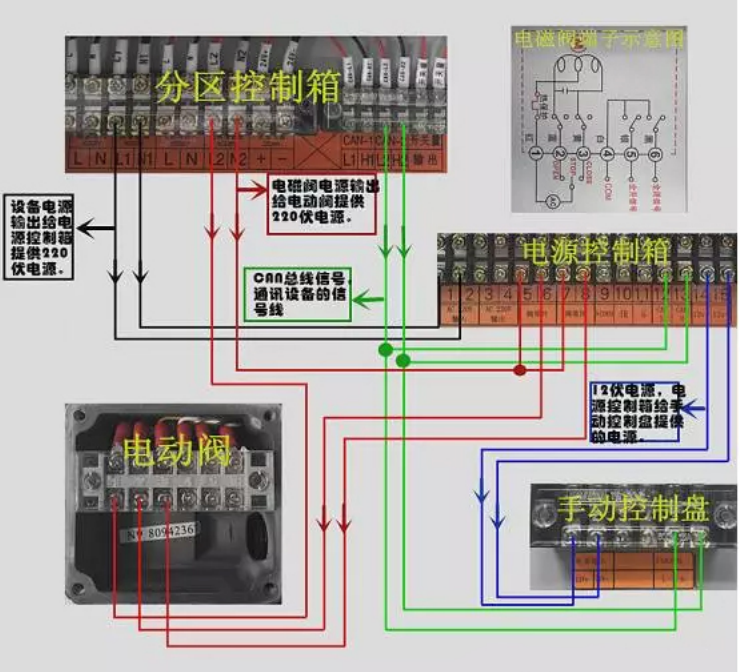

消防水炮实物接线图：

消防水炮实物接线图

注：

1、接线时按照本图中的线对应的端子接线，由于产品升级更新标签与端子可能存在偏差。

2、图中导线数量8根

　　220伏设备电源线2根(ZRBV2*2.5)图中黑色线

　　220伏电磁阀电源线2根(ZRBV2*2.5)图中红色线

　　12伏直流电源线2根(ZRBV2*1.5)图中蓝色线

　　CAN总线信号线2根(ZRRWP2*l.5)图中绿色线

3、CAN总线接线时，L接L,H接H,不能颠倒。

4、分区控制箱的CAN信号LI,H1是接联动控制柜。

5、本图中分区控制箱接的线均为输出线。
