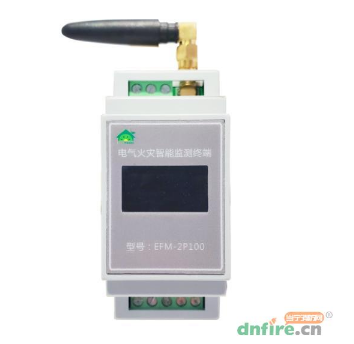

1、EFM-2P100电气火灾智能监测终端接线（附图）

1.1电气火灾智能监测终端电压电源端接线

　　首先预测安装电气火灾智能监测终端的位置到市电输入开关的位置的总长度，准备好线材。

　　红色线材的一端接入电气火灾智能监测终端的测量电压电源火线（第7脚L）。

　　蓝色线材的一端接入电气火灾智能监测终端的测量电压电源零线（第6脚N）。

1.2电气火灾智能监测终端电流端的接线

　　电流互感器的A引脚接入电气火灾智能监测终端的测量电流输入（第8脚I1）。

　　电流互感器的B引脚接入电气火灾智能监测终端的公共端输入（第9脚COM）。

1.3电气火灾智能监测终端漏电流（剩余电流）端的接线

　　漏电流（剩余电流）互感器的A引脚接入电气火灾智能监测终端的测量电流输入（第10脚I2）。

　　漏电流（剩余电流）互感器的B引脚接入电气火灾智能监测终端的测量电流输入（第9脚COM）。

1.4电气火灾智能监测终端温度检测端的接线

　　黑温度传感器线的0V引脚接入电气火灾智能监测终端的测量电流输入（第3脚0V）。

　　黄温度传感器线的SIN引脚接入电气火灾智能监测终端的测量电流输入（第2脚SIN）。

　　红温度传感器线的5V引脚接入电气火灾智能监测终端的测量电流输入（第1脚5V）。

2、互感器、网络通信天线安装

2.1电流互感器安装

　　先确认被测量回路的火线，把电流互感器打开，互感器安装方向是沿着电流的进线方向（互感器标识的箭头指向负载端）。将被测回路的火线穿过电流互感器，将互感器开口部位进行紧固。

2.2漏电流（剩余电流）互感器安装

　　先确认被测量回路的火线与零线，把电流互感器打开，互感器安装方向是沿着电流的进线方向（互感器标识的箭头指向负载端）。将同一回路的火线和零线同时同向穿过漏电流（剩余电流）互感器，将互感器开口部位进行紧固。

2.3温度检测线安装

　　使用扎线带将温度传感器扎在市电输入开关下端的火线上（适当的靠近开关下端）。

2.4网络通信线安装

　　将网络通信天线对准电气火灾智能监测终端天线接口拧紧。

3、上电前检查

　　在电气火灾智能监测终端接线接入市电前，首先目测检查终端工作电压电源端的接线、电流互感器输入的接线、漏电流（剩余电流）互感器的接线是否接错，电流互感器有没装反。

4、电气火灾智能监测终端接入市电

　　将电气火灾智能监测终端的电压电源火线（红色线材）的另一端与市电输入开关下端火线并接

　　将电气火灾智能监测终端的电压电源零线（蓝色线材）的另一端与市电输入开关下端零线并接。

　　完成电气火灾智能监测终端的上电工作后，观察电气火灾智能监测终端的显示屏亮起。观察显示屏会有各检测数据的轮显和GSM信号由离线切换至正常状态。

注意事项：

　　A.安装时，避免发生触电，将市电输入开关断开，确认断电后再进行设备安装。

　　B.确认各线缆、传感器等接入无误后再上电。

　　C.各线头不要裸露，连接线缆需要收扎好。
