海湾GST-LD-8301A输入输出模块结构、安装与布线

作者：海湾消防日期：2020-10-17 16:11:58 浏览：136844

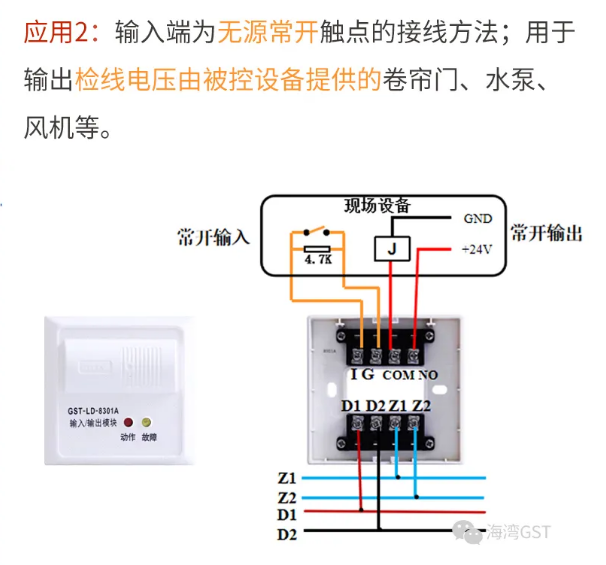

GST-LD-8301A输入输出模块接线图

GST-LD-8301A输入输出模块对外端子示意图如下

　　其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

　　COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！）

　　布线要求：信号总线Z1、Z2采用耐火RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用耐火BV线，截面积≥1.5mm2；I、G采用RV线，截面积≥1.0mm2。

应用方法：

　　模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

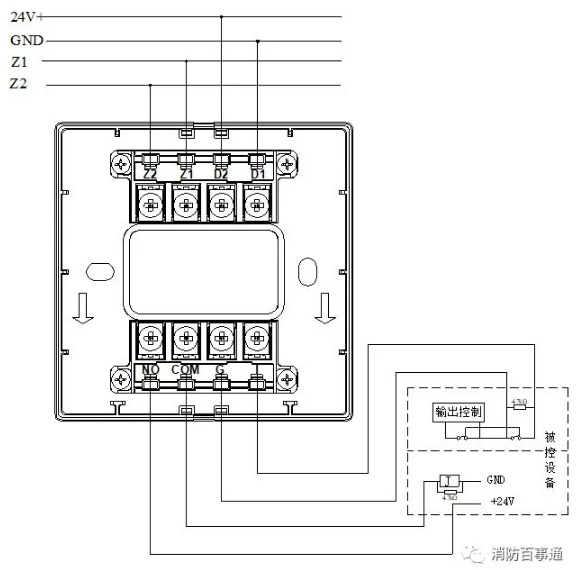

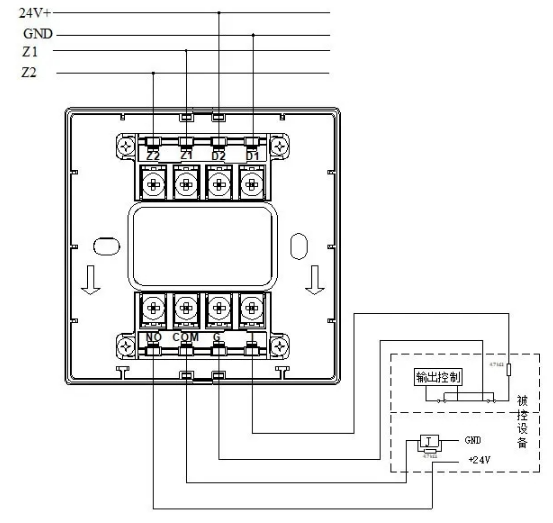

　　输出控制电压可由被控设备提供，若被控设备不能提供，可从模块DC24V电源侧取电。模块无源输出触点控制设备，模块与被控制设备的接线示意图如下图:图一常开、图二常闭

GST-LD-8301A输入输出模块接线图

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:海湾GST-LD-8300A输入模块结构、安装与布线

用户评论

问匿名用户评论等级：

8301A接非消电切有原输出怎么个接法

2023-07-02 17:00:16

问匿名用户评论等级：

新产品8301A接非消有原输出怎么个接法和8301一样吗

2023-07-02 16:56:50

问匿名用户评论等级：

如用编码器将模块设置为自回答

2022-09-29 12:23:55

问匿名用户评论等级：

新产品8301A模块接卷帘门也是和老模块一样接吗？

答管理员：

本质上是一样的，新的模块上端子数要少一些。

2021-05-07 13:19:01
