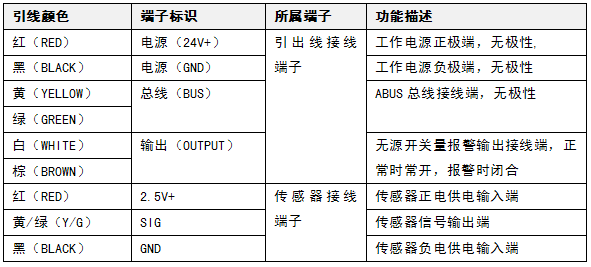

可燃气体探测器采用预引线接线方式，ASD5300B型可燃气体探测器的引出线（红色黑色）线为供电（无极性），（黄色绿色）线为总线信号无极性，棕白色线为无源开关量输出（无开关量输出功能的无导线引出）；ASD5300K型可燃气体探测器的引出线（红色黑色）线为供电（无极性），（棕色白色）线为无源开关量输出（注：有时为黄色绿色线）；详细功能如下表。

可燃气体探测器接线怎么搞呢，可打开可燃气体探测器外壳上盖，拆下可燃气体探测器显示模块和主模块后应可根据需要按下图进行接线操作。接线完成后重新装回显示模块及主模块后将上盖旋转拧紧，并确保可燃气体探测器的密封。

可燃气体探测器接线图

安仕得ASD5300气体探测器接线图：

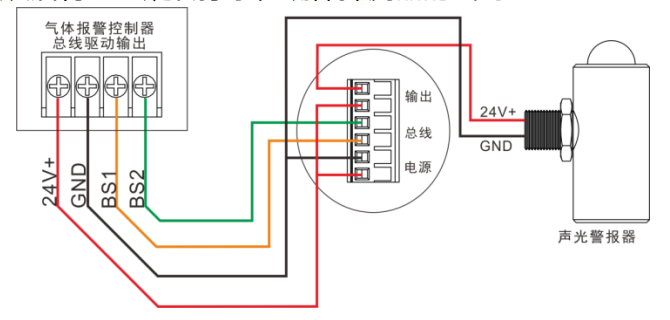

（1）四线制（ABUS）探测器接线图

　　打开探测器上盖，垂直拔出显示板组件，即可看到接线端子。根据图接线，重新装回显示模块及主模块后将上盖旋转拧紧，确保探测器的密封。

　　电源（24V+）：工作电源正极端，无极性（第1位端子位）

　　电源（GND）：工作电源负极端，无极性（第2位端子位）

　　总线1（BS1）：通信正极端，无极性（第3位端子位）

　　总线2（BS2）：通信负极端，无极性（第4位端子位）

　　输出（OUTPUT）：无源输出端，正常时常开，报警时闭合（第5，6位端子位）

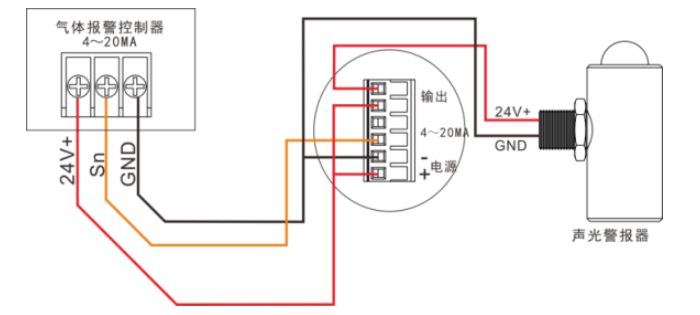

（2）三线制探测器接线图

　　电源+（24V+）：工作电源正极端，有极性（第1位端子位）

　　电源-（GND）：工作电源负极端，有极性（第2位端子位）

　　端子（4～20MA）：4～20mA输出端子（第3、4端子位）

　　输出（OUTPUT）：无源输出端，正常时常开，报警时闭合（第5、6端子位）

（3）RS485探测器接线图

　　如图所示的为RS485探测器接线端子图示，无源开关量输出的接线方法可以参考总线/分线探测器接线方法，在与RS485通讯中要保证A-A,B-B的接线方法。

　　电源+（24V+）：工作电源正极端，有极性（第1位端子位）

　　电源-（GND）：工作电源负极端，有极性（第2位端子位）

　　B：RS485“B”端口，连接通信设备的“B”（第3位端子位）

　　A：RS485“A”端口，连接通信设备的“A”（第4位端子位）

　　输出（OUTPUT）：无源输出端，正常时常开，报警时闭合（第5、6端子位）

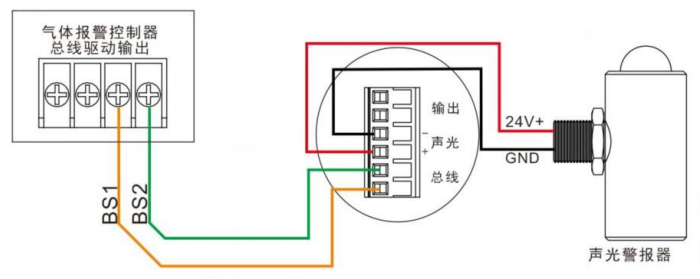

（4）二线制(TBUS)探测器接线图

　　如图所示的为二线制探测器接线端子图示，无源开关量输出应用的接线方法可以参考三线制/四线探测器接线方法。

　　总线、电源：二线制电源/通信端子（两个端子不分正负，第1、2端子位）

　　声光（+）：声光报警器工作电源正极（第3端子位）

　　声光（-）：声光报警器工作电源负极（第4端子位）

　　输出：无源开关量报警输出接线端（（第5、6端子位））
