（1）悬挂式干粉灭火装置安装使用说明

　　1、产品运输、搬运、保管严禁跌落和野蛮装卸；

　　2、灭火装置在通电状态下不能进行检修工作，系统如需检修，装置线必须断开，装置的启动线处于短路状态。

　　3、检查灭火装置电启动的安全电流不得大于150MPa;

　　4、未经生产厂代表的允许禁止进行任务试验；

　　5、检查报告想内部供货组件是否完整；

　　6、检查装置引线是否短接；

（2）悬挂式干粉灭火装置安装方式

　　灭火装置的安装方式：

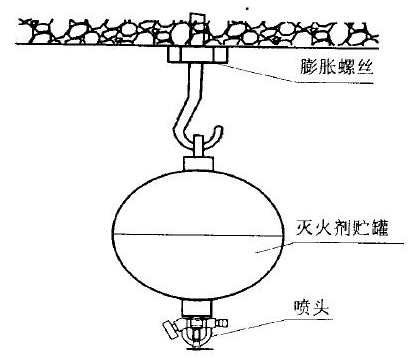

　　将带钩的膨胀螺钉（M12）固定在保护区上方的混凝预制板上，再将灭火装置上部的吊环钩在膨胀螺钉弯钩处。启动模块可以挂在就近的墙壁或天花板上，如图所示。

（3）悬挂式干粉灭火装置接线方式

　　1、启动线连接

　　启动线并联，需要加24V电源满足防区内灭火装置启动电流。

　　2、反馈线连接

　　单个防区内，所有反馈线，全部并联连接，在连接在气体灭火控制器反馈信号接线端子上。

　　3、电启动接线示意图：

　　启动端子，接气体灭火控制器的启动端。气体灭火控制器启动端一般需提供DC3~24V电压，电流>1A，才可让灭火装置工作。反馈端子，反馈信号一般为无源信号。

（4）悬挂式干粉灭火装置安装注意事项

　　1.灭火装置安装过程中应防止碰撞，不要损坏感温元件玻璃球，也不要随意松动灭火装置任何部件。

　　2.灭火装置不应安装在下列场所或位置：

　　 a）临近火源、热源处；

　　 b）经常受到振动、冲击的位置；

　　 c）容易被雨淋、水浇或水淹处。

　　3.全淹没灭火时，应根据保护空间或保护对象的状况、大小进行计算，选择适宜规格的灭火装置，均布悬挂在保护区上方。

　　4.局部应用灭火时，应根据保护对象的大小选择适宜规格的灭火装置，悬挂在保护对象上方，确保灭火装置喷射时灭火剂能覆盖保护物。

　　5.在一个防护区安装3个以下的灭火装置时，可以只采用温控启动方式启动。如安装了3个以上的灭火装置时，应采用电控启动或者热启动方式启动。

　　6.灭火装置释放灭火剂时，在场人员应尽快撤离现场。灭火完毕后，应将废气排除后，方可进入现场。
