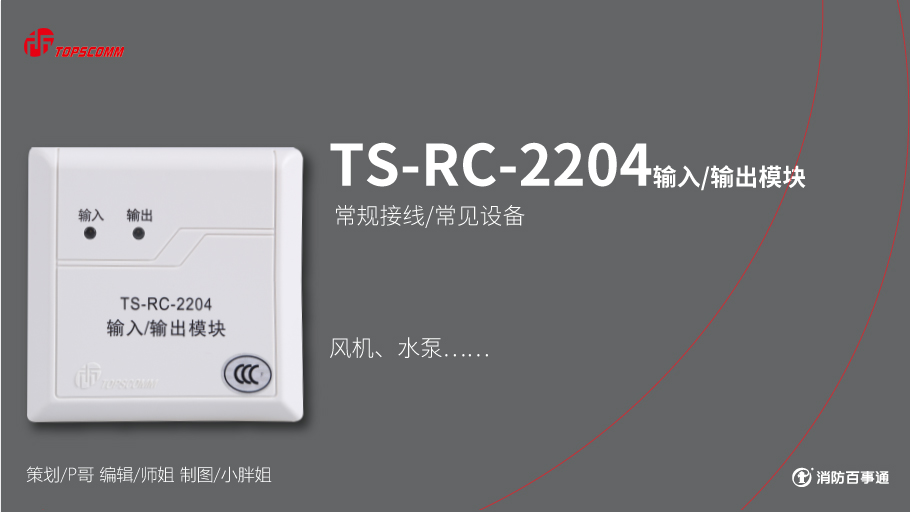

鼎信消防TS-RC-2204输入/输出模块(多线模块)接线

鼎信消防产品接线

鼎信消防TS-RC-2204输入/输出模块接线

鼎信消防TS-RC-2204多线模块接线

TS-RC-2204模块接线

  1、TS-RC-2204输入/输出模块为无极性二总线制,超低功耗设计,无需外加24V电源。

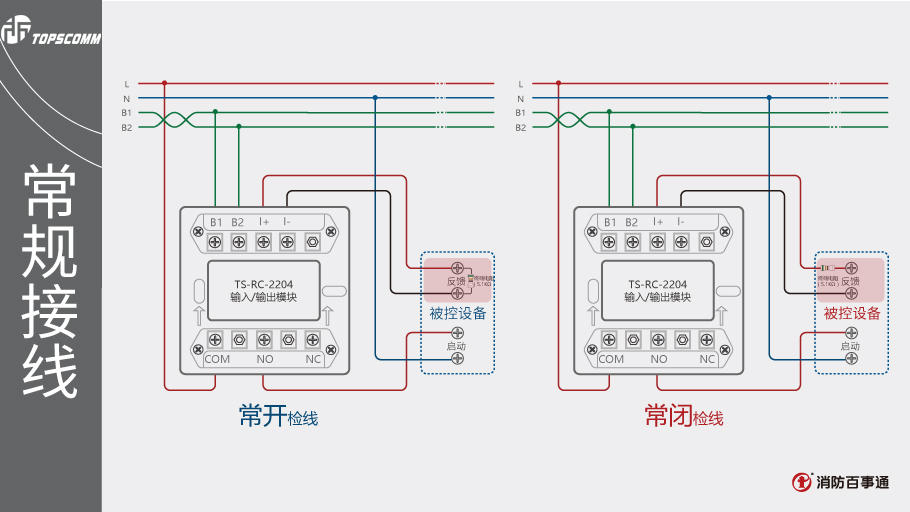

  2、TS-RC-2204输入/输出模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个5.1kΩ的终端电阻。

  3、TS-RC-2204输入/输出模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个5.1kΩ的终端电阻。

TS-RC-2204模块接线

TS-RC-2204模块接线

  TS-RC-2204输入/输出模块的无源触点输出可直控AC220V,无需中间继电器,可实现免24V。

TS-RC-2204模块接线

TS-RC-2204输入/输出模块端子说明

  1、无极性二总线(B1、B2)宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线。

  2、反馈信号输入线(I+、I-)宜选用RV-2×1.0mm2或1.5mm2阻燃线。

  3、输出线(COM、NO、NC)宜选用RV-2×1.0mm2或1.5mm2阻燃线。

  4、穿金属管或阻燃管敷设。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:鼎信消防TS-RC-2202输入/输出模块(控制模块)接线方式

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    L . N是不是220V的线

    管理员:

    这多线模块中没有L.N的这组接线端子啊

    2020-06-13 05:28:11

    匿名用户评论等级: 0

    我想知道水泵房为啥模块动作,起不了泵还主机还报故障

    管理员:

    启泵线出问题了或者泵的控制线路或者泵有问题都有可能。

    2019-04-08 17:26:38
