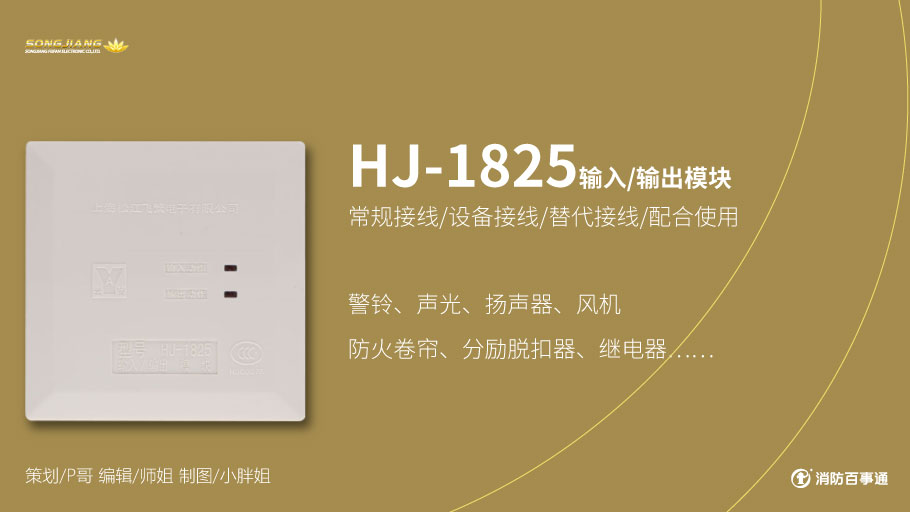

松江消防HJ-1825输入/输出模块(控制模块)接线方式

松江消防产品接线

松江控制模块接线

松江输入/输出模块接线

HJ-1825模块接线

HJ-1825模块接线

  1、HJ-1825输入/输出模块只能与松江3208系列主机配套使用。

  2、输出继电器提供二常开二常闭转换触点,触点容量AC250V/3A,DC24V/5A,模块接收无源常开反馈信号。

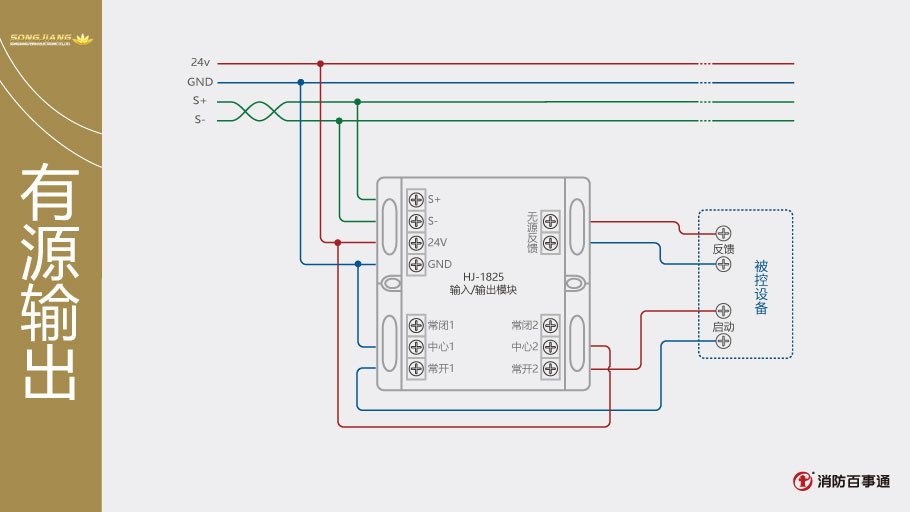

HJ-1825模块接线

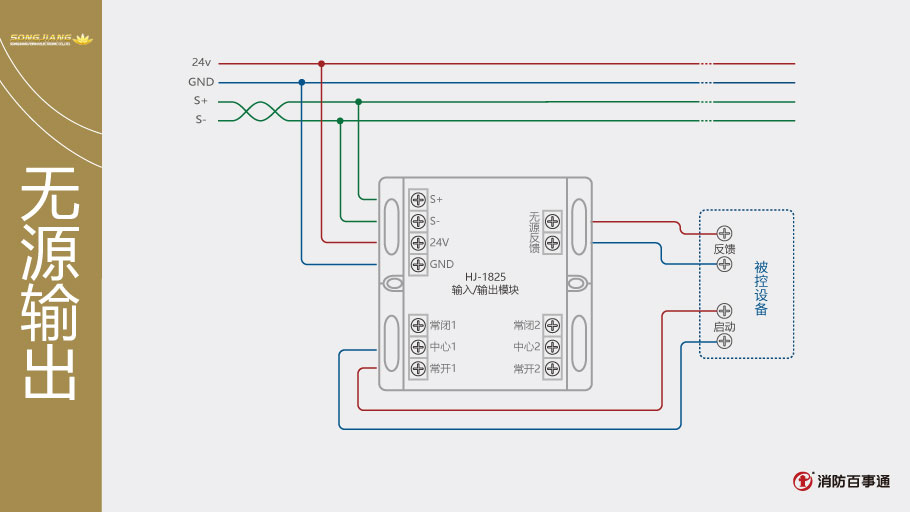

HJ-1825模块接线

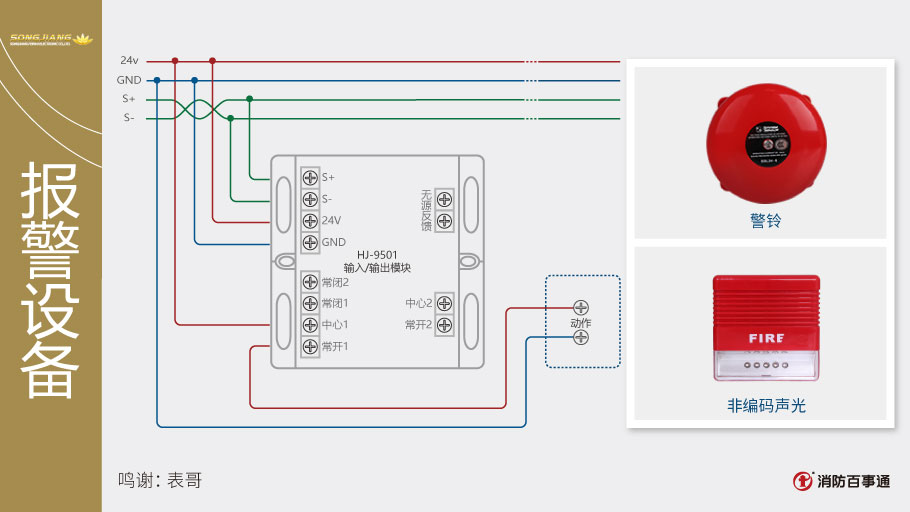

  控制模块接声光警报器时,均为非编码的声光警报器。

HJ-1825模块接线

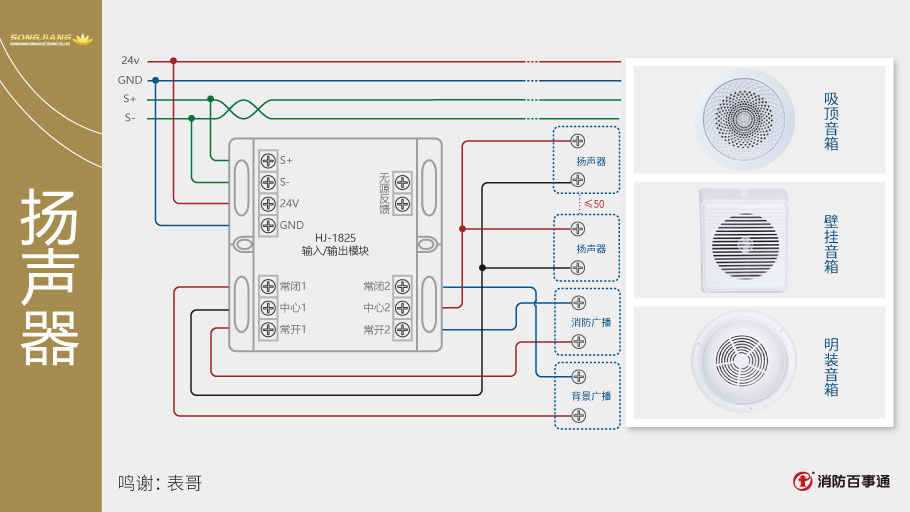

  用于消防广播和背景音乐的切换。

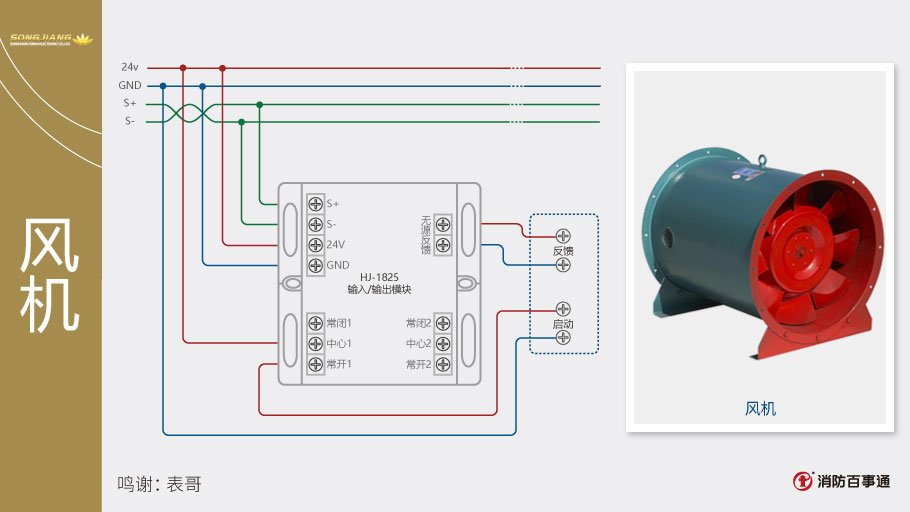

HJ-1825模块接线

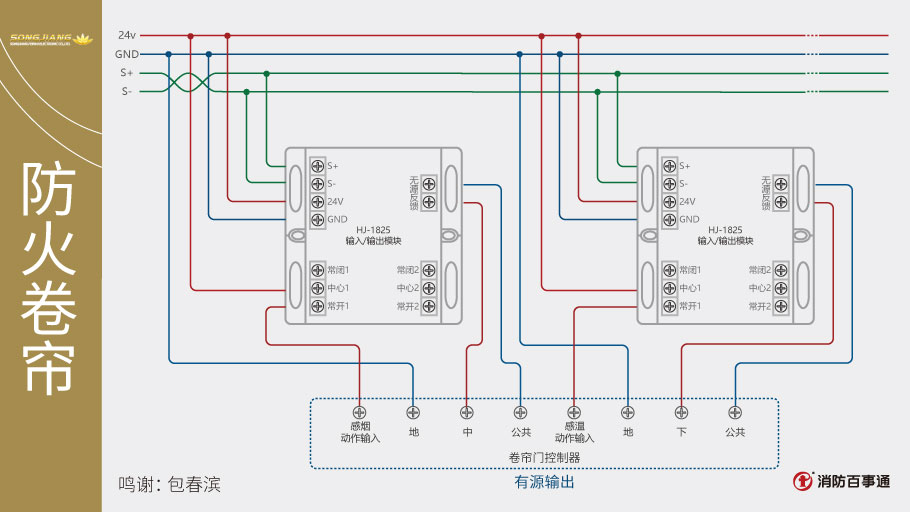

HJ-1825模块接线

HJ-1825模块接线

HJ-1825模块接线

HJ-1825模块接线

HJ-1825模块接线

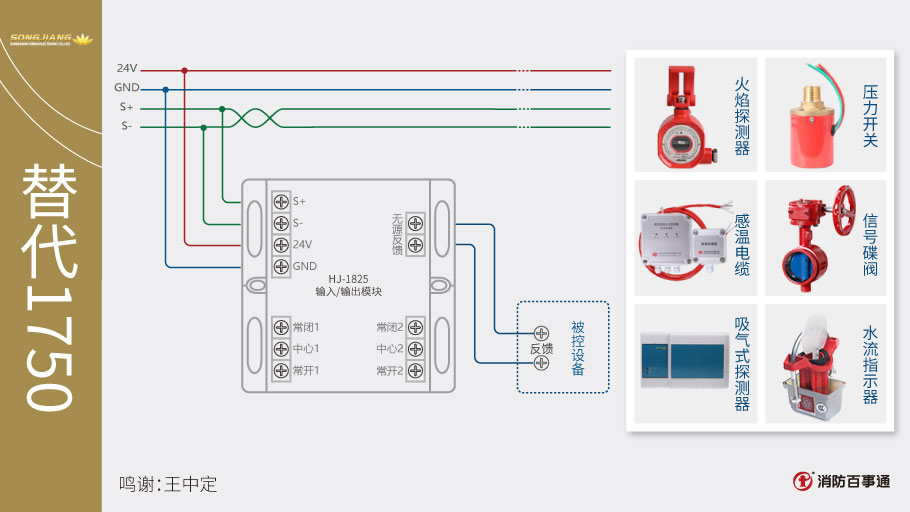

HJ-1825模块替代输入模块

  实际工程中不建议用控制模块代替输入模块使用。

HJ-1825模块接线

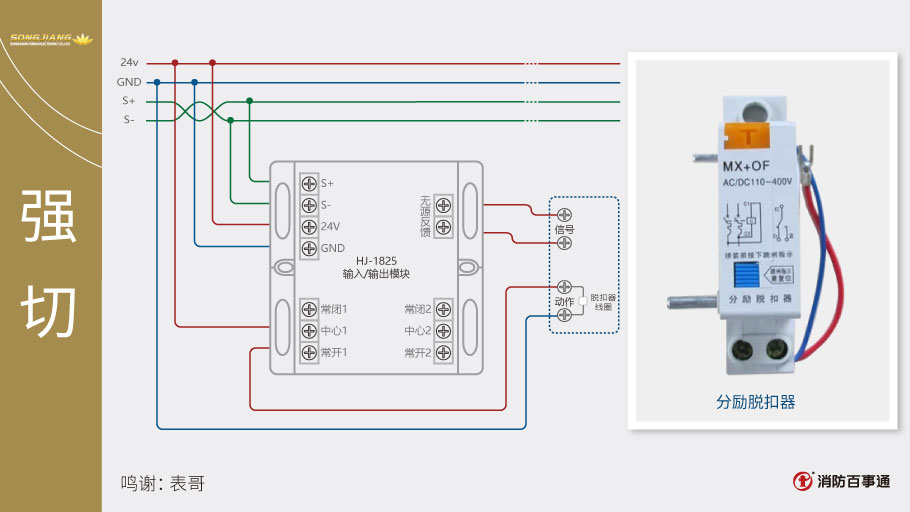

HJ-1825模块接继电器

HJ-1825模块接线

HJ-1825模块端子说明

  1、信号二总线宜选用截面积≥1.0mm2的RVS双绞线,穿金属管或阻燃管敷设。

  2、24V电源线采用阻燃BV线,截面积≥1.5mm2

  3、无源反馈采用阻燃BV线,截面积≥1.0mm2

  4、控制线采用阻燃BV线,截面积≥1.0mm2

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:松江消防HJ-1807A中继模块(多线模块)接线

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    火灾报警控制器上显示多线模块故障是1825故障吗?

    管理员:

    不是的,多线模块是单独拉线的,看哪条多线

    2021-05-23 16:04:35

    匿名用户评论等级: 5

    配合继电器那个图,中心1与24V正极是否少了一根线?

    管理员:

    是的是的,美工设计画线时漏掉了。感谢指出,已经修正

    2021-04-17 17:03:11

    匿名用户评论等级: 0

    你好,松江HJ—1825模块,配合继电器怎么接线 强切用的

    管理员:

    请参照文中的接线方式,可以用有源输出,有源输出接到继电器的电源触点上

    2020-05-09 17:57:25

    匿名用户评论等级: 5

    HJ-1825 配合一个220的继电器 一个24V的继电器 ,怎么接线

    2020-05-09 01:01:59

    匿名用户评论等级: 0

    为什么有源输出接法与接设备的接法不一样呢?

    2019-11-03 11:55:45
