泰和安消防TX3208控制模块常见接线方式

作者：消防百事通日期：2017-11-11 01:46:31 浏览：102248

泰和安消防模块接线

泰和安消防TX3208模块常见接线方式

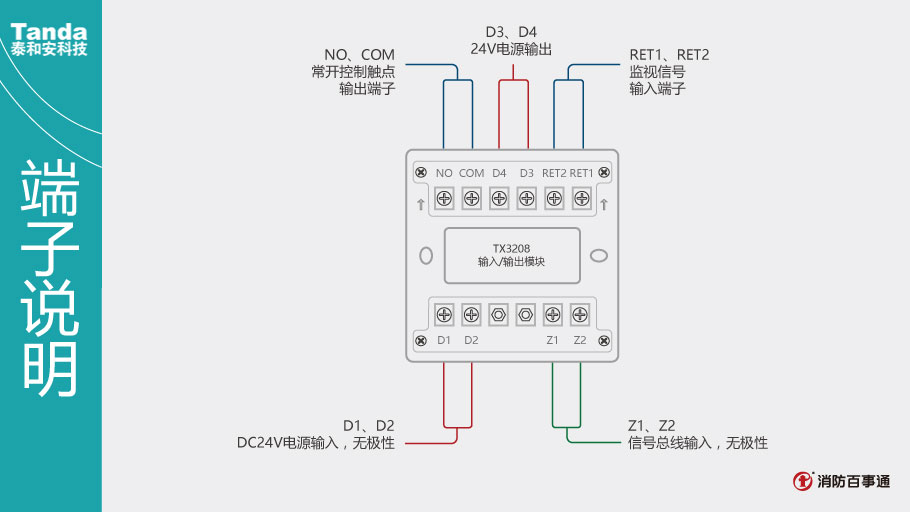

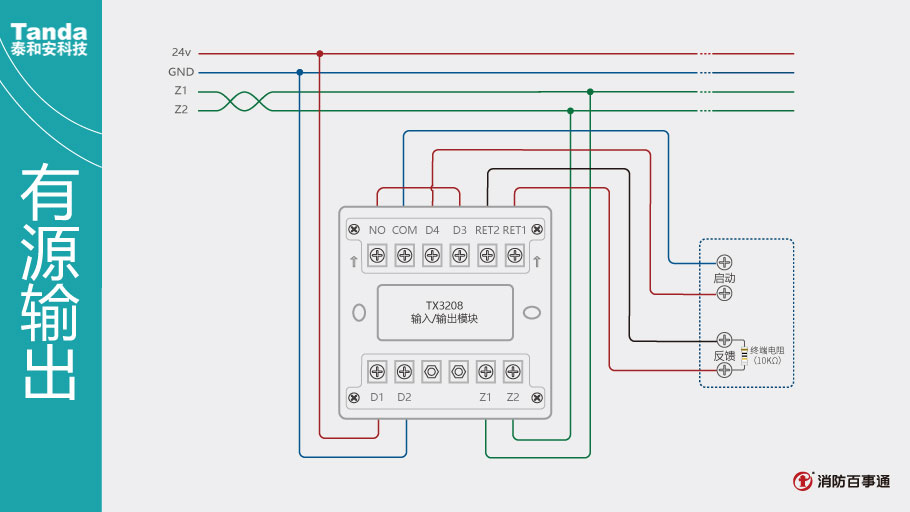

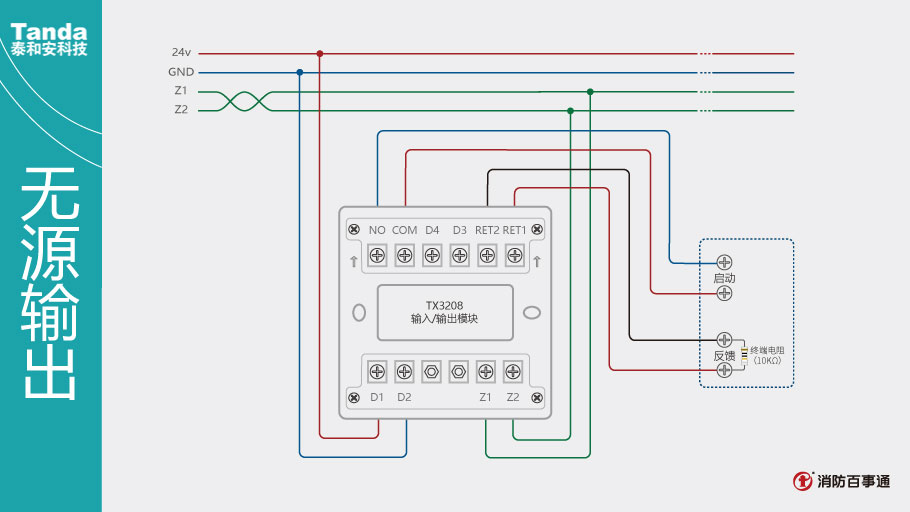

　　1、TX3208模块模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障。

　　2、TX3208模块对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC12~48V之间，否则控制器将报出该模块输出线故障。

　　3、TX3208输入/输出模块与TX3208A输入/输出模块模块接线方法一致。

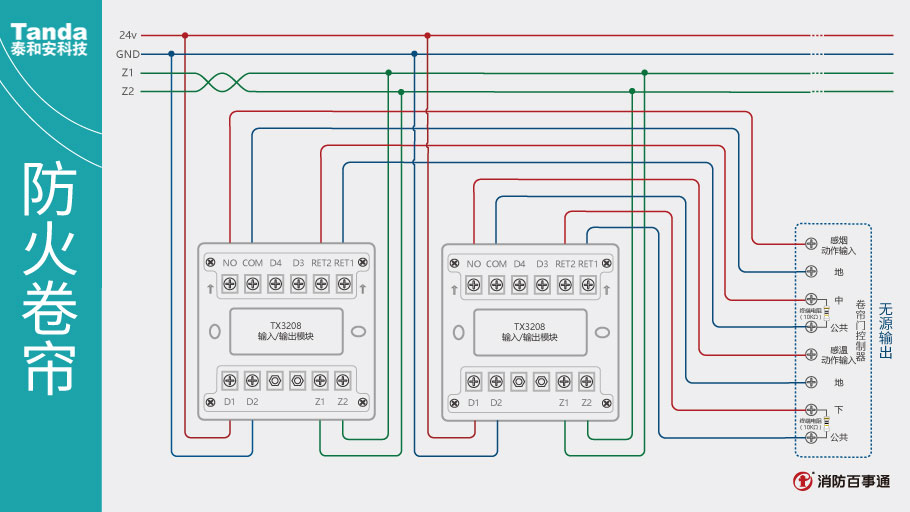

泰和安消防TX3208模块常见接线方式

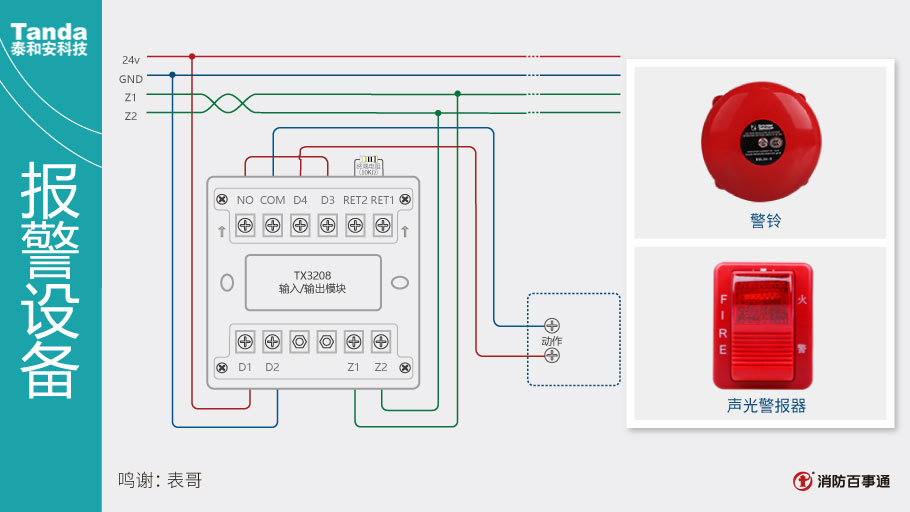

　　由模块直接控制的低压小功率设备应满足以下条件：

　　1）工作电压范围：18V~30V（推荐采用24V）

　　2）24V电源输出电流：≤1.5A

TX3208模块接排烟口

泰和安消防TX3208模块常见接线方式

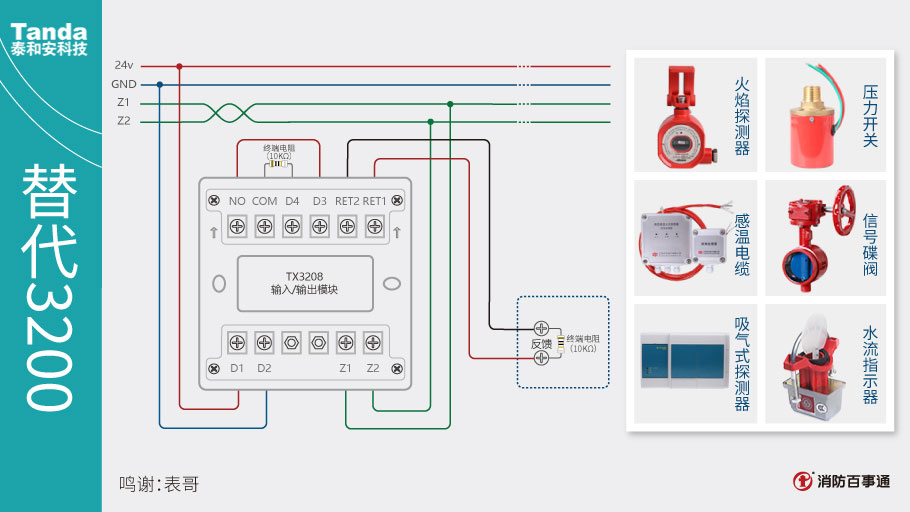

　　在实际工程中不建议将控制模块直接当做输入模块使用。

泰和安消防TX3208模块常见接线方式

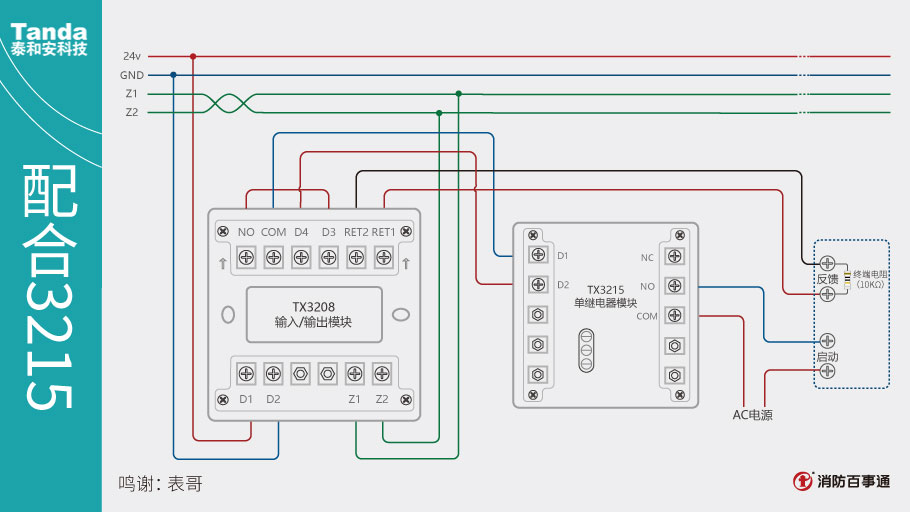

泰和安消防TX3208模块和TX3215模块配合使用

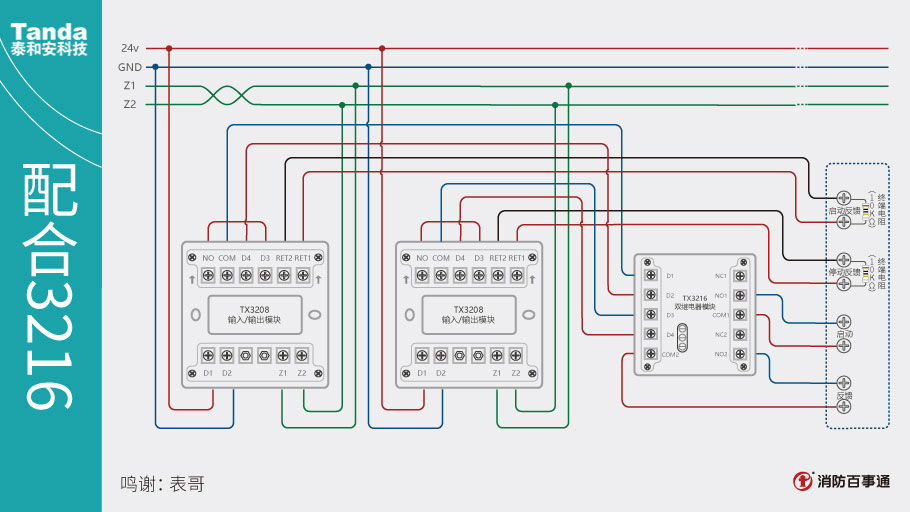

泰和安消防TX3208模块和TX3216模块配合使用

泰和安消防TX3208模块常见接线方式

　　1、总线（BUS）采用RVS-2×1.0mm²或1.5mm²线。

　　2、DC24V电源线采用BV-2×1.5mm²或2.5mm²线。

　　3、常开输出线采用BV-2×1.5mm^₂或2.5mm²线。

　　4、反馈输入线采用RVS-2×1.0mm²或1.5mm²线。

　　5、穿金属管（线槽）或阻燃PVC管敷设。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:泰和安消防TX3200输入模块接线

用户评论

问匿名用户评论等级：

D1,D2,D3,D4这四个段子之间是什么关系？动作之后，D1和D3,D2和D4是常闭关系还是动作不动作，他们都是互通的？

答管理员：

D1,D2是联动电源，输入电源，也就是工作电源；D3,D4是输出电源

2020-03-10 02:48:53

问匿名用户评论等级：

你好师傅模块上面的字母各代表什么意思呢求解答

答管理员：

端子说明在产品的背面是有的哦

2020-01-28 21:42:15

问匿名用户评论等级：

泰和安tx-3208a,no和d4接启动可以吗？

答管理员：

跳线方式不唯一的，不报故障可以联动动作都可以。

2019-08-09 04:13:43

问匿名用户评论等级：

实际上不接24v进模块可以用吗，就用常开点控制24v？

答管理员：

这款是不行的哦，模块需要24V电源的

2019-07-04 08:41:06

问匿名用户评论等级：

电阻压在模块上可以不

答管理员：

压在模块上就失去了检线的作用，即是线路断开了也不会报故障了。

2019-05-20 13:53:48

问匿名用户评论等级：

电阻需要接两端吗

答管理员：

终端电阻接在控制设备反馈端子上。

2018-11-18 16:48:17
