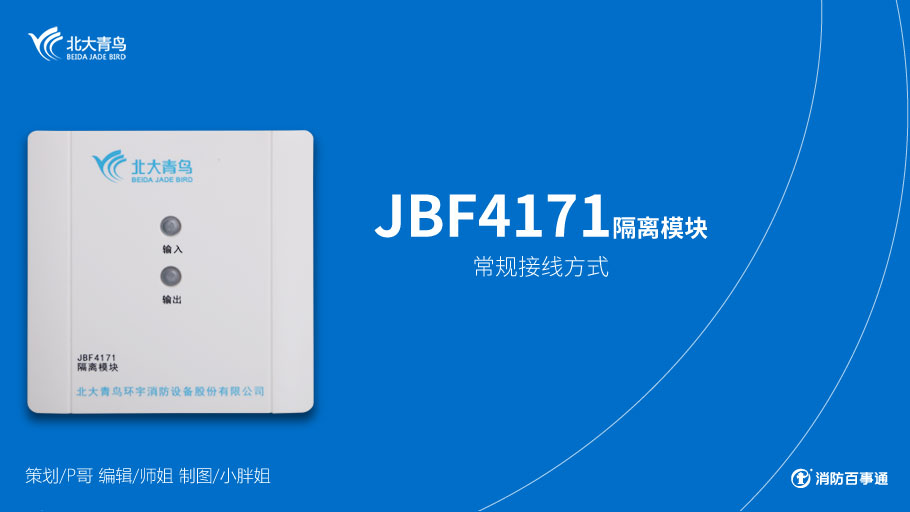

北大青鸟消防JBF4171模块接线

北大青鸟消防模块接线

北大青鸟消防模块接线

北大青鸟消防JBF4171模块接线

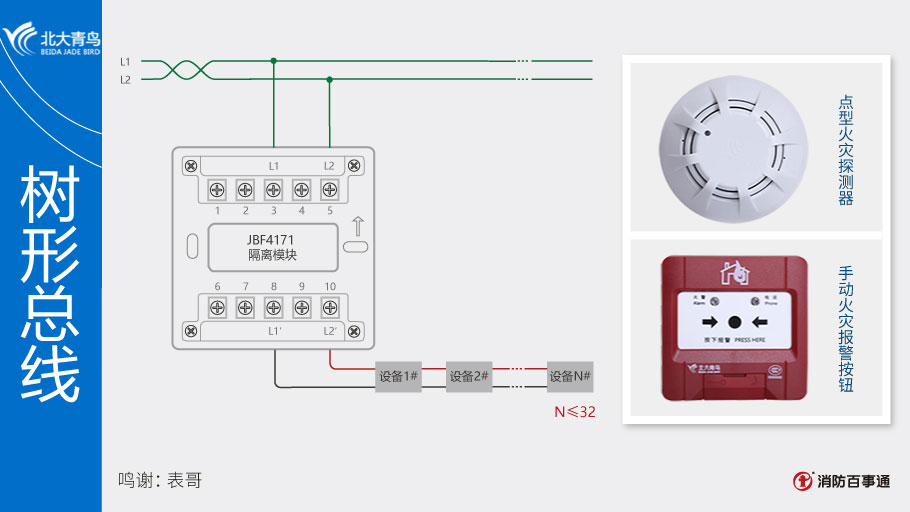

北大青鸟消防JBF4171模块树形布线

北大青鸟消防JBF4171模块环型布线

  1、根据《火灾自动报警设计规范》GB50116-2013中的相关规定,系统总线上应设置总线短路隔离器,每只总线短路隔离器保护的火灾探测器手动报警按钮等设备总数不应超过32点。

  2、JBF4171隔离模块可采用环型或树状分支两种总线短路保护形式,建议采用环型总线保护形式,当总线中某一位置发生总线短路,其两侧的总线短路隔离器动作将该段路隔离,但不影响本回路中其他总线设备正常工作。

  3、短路隔离器后所带设备线路恢复正常,隔离器可以实现自动恢复。

北大青鸟消防JBF4171模块接线

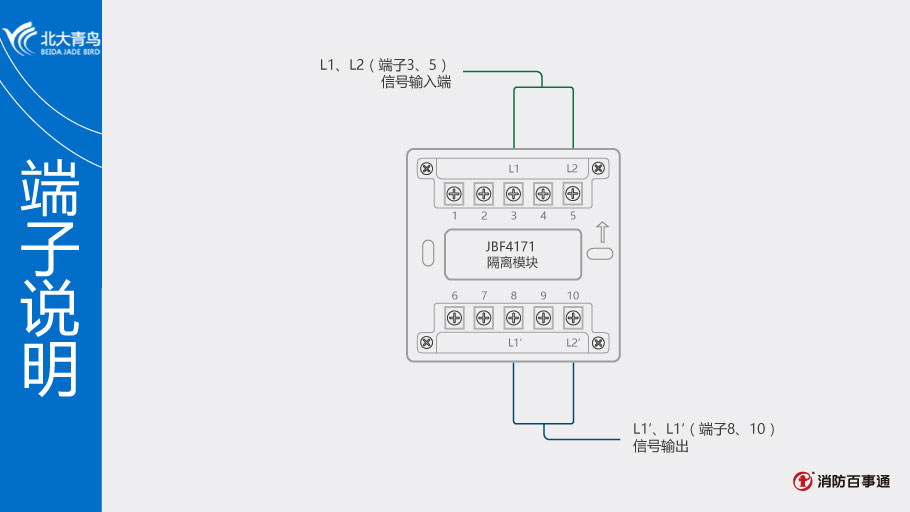

北大青鸟消防JBF4171模块端子说明

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:北大青鸟消防JBF4143输出模块接线

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    隔离模块要加电阻吗?

    管理员:

    不需要加电阻的

    2022-05-26 14:19:46

    匿名用户评论等级: 5

    请问3和4可作为总线进线端子吗?8和9可作为出线端子吗?

    管理员:

    可以的。两根线靠在一起,不好,易造成故障,所以建议隔开接线。

    2021-05-31 09:57:08

    匿名用户评论等级: 5

    隔离模块上为什么有两组L A,L-A,两组L B,L-B?
    3,5与2,4, 8,10与7,9,他们功能一样的吗?

    管理员:

    3,5与2,4是一样的,其他那端子类似,

    2021-05-28 12:24:47

    匿名用户评论等级: 0

    4171端子箱隔离模块怎么接啊。

    管理员:

    这篇就是4171隔离模块的接线方法啊,一入一出,负载数量再注意下就可以。这模块接线比较简单

    2020-03-24 07:26:24

    匿名用户评论等级: 0

    线路接地隔离模块会保护?

    管理员:

    一般是短路,电流高,隔离器会动作。但线路接线也是会报故障的,你现场看下隔离器的动作指示灯是否亮,测量下线路

    2020-03-12 04:00:14

    匿名用户评论等级: 0

    隔离模块后面包括监管与控制模块和探测器不能超过32个是吗?

    管理员:

    是的。

    2020-01-11 10:35:52

    匿名用户评论等级: 0

    L➕B,L➖B有没有电?

    管理员:

    ?哪两个端子。是有电的,信号总线电压

    2020-01-08 15:57:19

    匿名用户评论等级: 0

    隔离模块输入输出要加24v吗

    2019-11-02 12:27:04

    匿名用户评论等级: 0

    隔离模块输入输出要加24v吗

    2019-11-02 12:26:13

    匿名用户评论等级: 0

    怎么不对
