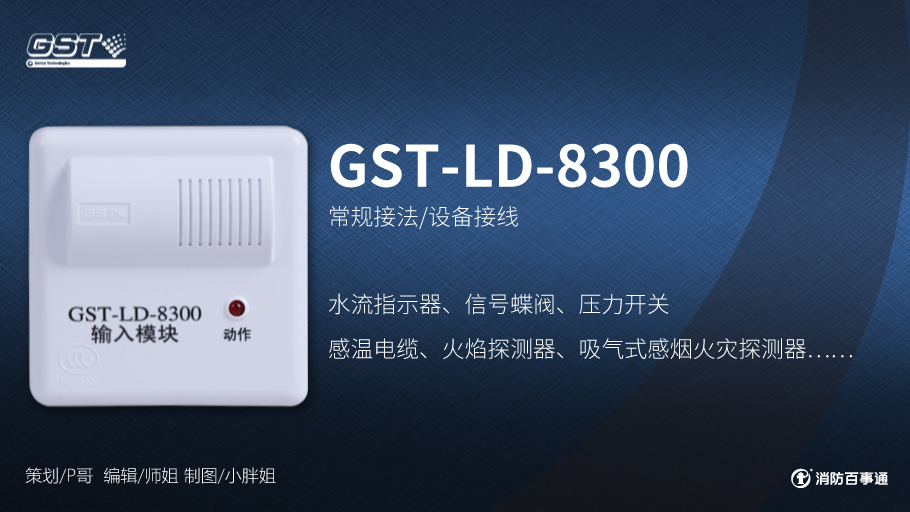

海湾8300输入模块常见设备接线!

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

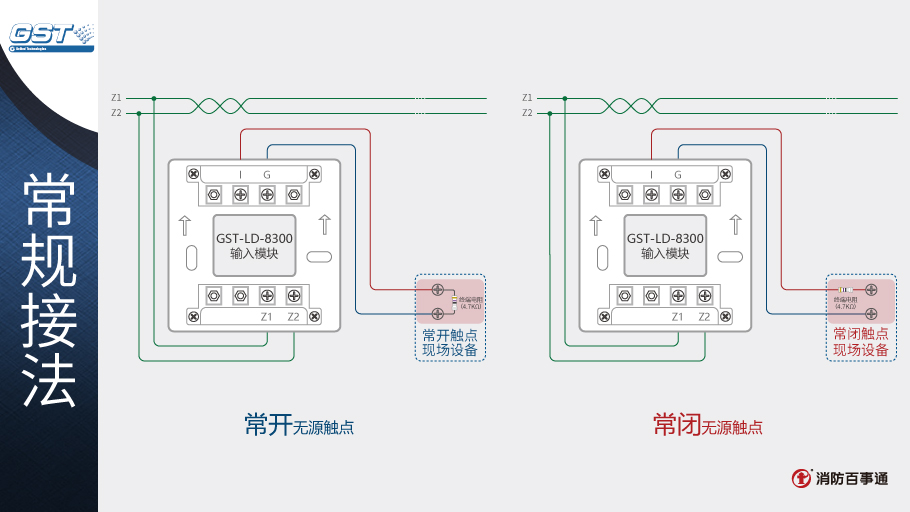

  1.模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻。

  2.模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

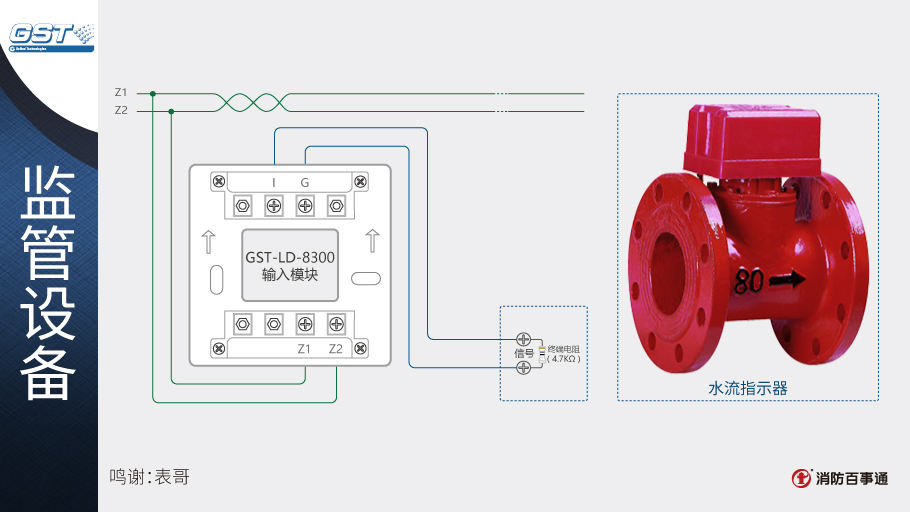

  1.GST-LD-8300模块主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备接线方式基本相同。

  2.设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生监管信号,可通过火灾报警控制器知道设备工作状态。

海湾GST-LD-8300输入模块接线

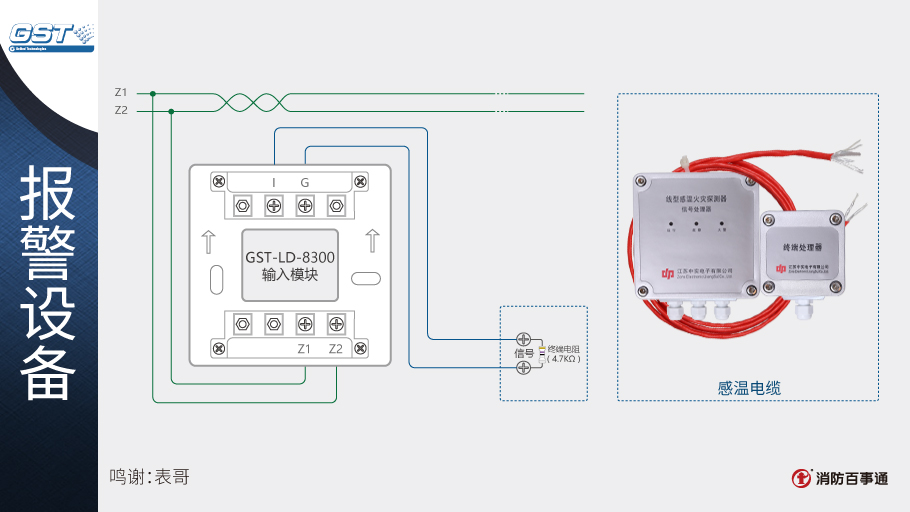

  1.GST-LD-8300模块主要用于配接现场各种火灾探测器,如缆式线型感温火灾探测器(感温电缆探测器)、火焰探测器吸气式感烟火灾探测器等。这些设备接线方式基本相同,将探测器报警信号接入输入模块I、G端。

  2.现场探测器设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

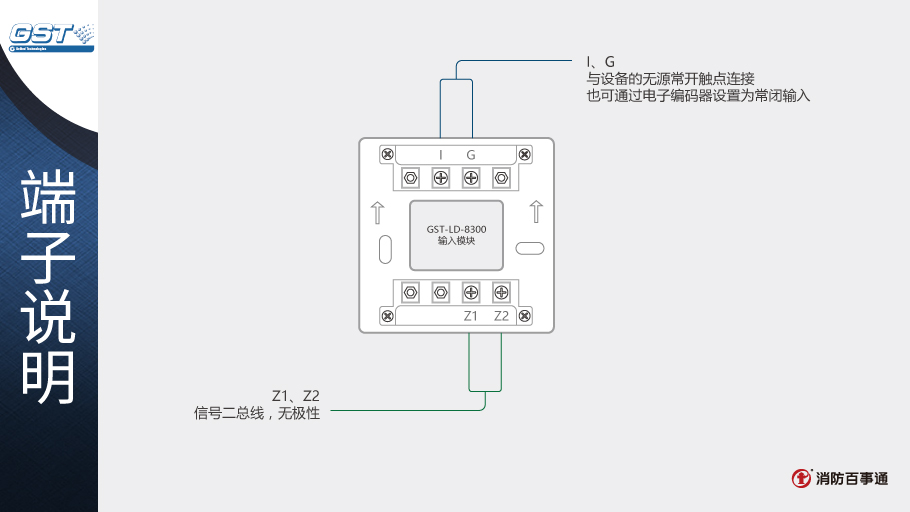

  1.信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm²。

  2.I、G采用阻燃RV线,截面积≥1.0mm²。

消防模块接线 消防技术交流

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:海湾控制模块GST-LD-8301常见设备接线!

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    海湾烟感电源环路了!能送上电吗!

    管理员:

    你说的环路了是什么样的,不太清楚那是什么样的环。找到环,从中拆掉不也就可以了嘛。

    2021-03-28 19:23:11

    匿名用户评论等级: 5

    压力开关是否需要启泵线,怎么接线?

    管理员:

    是有启泵的。压力开关提供一个触点信号,其实真就是一个“开关”。

    2020-05-25 17:25:59

    匿名用户评论等级: 0

    有压着电阻的输入模块图片吗?

    管理员:

    电阻的两端就接在一组接线端子上啊,这还需要图片?

    2019-10-04 20:06:07

    匿名用户评论等级: 0

    常闭点电阻是不是串联

    管理员:

    是的

    2019-05-31 17:46:17

    匿名用户评论等级: 0

    有没有视频讲解?

    管理员:

    目前相关的视频不多的

    2019-05-17 20:34:23

    匿名用户评论等级: 0

    旧模块加电阻不

    管理员:

    需要电阻的

    2019-05-17 19:30:51

    匿名用户评论等级: 0

    防火门监控模块是8300模块吗

    管理员:

    海湾常开防火门模块型号是GST-FH-8308、GST-FH-8309;常闭门使用一体式门磁开关。

    2018-11-13 14:16:40

    匿名用户评论等级: 5

    水力警铃的两组端子,如何接法?

    管理员:

    动作前常开,动作后常闭的那组接入到输入模块就可以了。另外一组是什么信号呢

    2018-03-20 12:12:48

    匿名用户评论等级: 5

    这些消防设备,我感觉还是海湾的好用些

    管理员:

    用熟悉了,基本都一样的。本质是相通的

    2018-03-12 20:44:25

    匿名用户评论等级: 5

    真的好用

    2018-02-18 19:05:35
