海湾编码系列火灾探测器

       火灾探测器是火灾自动报警系统的基本组成部分之一,根据其探测的火灾特征参数、监视范围等维度可对探测器进行不同的分类。而根据探测器是否可编码,又可分为编码型和非编码型火灾探测器,那么海湾的探测器产品家族中,有哪些编码产品和哪些非编码产品呢,今天首先与大家分享海湾编码系列探测器。

1、JTY-GD-G3T点型光电感烟火灾探测器

JTY-GD-G3点型光电感烟火灾探测器

1.1 产品特点

JTY-GD-G3T点型光电感烟火灾探测器采用无极性信号二总线技术,可与海湾公司生产的各类火灾报警控制器配合使用。本探测器主要具有以下特点:
(1)内置带A/D转换的八位单片机,具备强大的分析、判断能力,通过在探测器内部固化的运算程序,可自动完成对外界环境参数变化的补偿及火警、故障的判断,存储环境参数变化的特征曲线,极大提高了整个系统探测火灾的实时性、准确性;
(2)采用电子编码方式,现场编码简单、方便;
(3)采用指示灯闪烁的方式提示其正常工作状态,可在现场观察其运行状况;
(4)底部采用密封方式,可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏。

1.2 主要技术指标

(1)工作电压:总线24V
(2)监视电流≤0.6mA
(3)报警电流≤1.8mA
(4)报警确认灯:红色,巡检时闪烁,报警时常亮
(5)使用环境:
        温度:-10℃~+55℃
        相对湿度≤95%,不结露
(6)编码方式:十进制电子编码
(7)外壳防护等级:IP23
(8)外形尺寸:
        直径:100mm,高:56mm(带底座)

1.3 保护面积



当空间高度为6m~12m时,一个探测器的保护面积,对一般保护场所而言为80㎡。空间高度为6m以下时,保护面积为60㎡。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

2、JTW-ZCD-G3N点型感温火灾探测器

JTW-ZCD-G3N点型感温火灾探测器

2.1 产品特点

JTW-ZCD-G3N点型感温火灾探测器采用无极性信号二总线技术,可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接,特别适用于发生火灾时有剧烈温升的场所,与感烟探测器配合使用更能可靠探测火灾,减少损失。本探测器具有以下特点:
(1)结构新颖、外形美观、性能稳定可靠;
(2)地址编码由电子编码器直接写入,工程调试简便可靠。
(3)探测器具有A1R和BS两种类别,可用于更广泛的温度环境,可使用编码器进行现场设置。

2.2 主要技术指标

(1)探测器类别:P(A1R和BS可设,出厂默认类别在探测器铭牌上标注)
(2)工作电压:总线24V
(3)监视电流≤0.8mA
(4)报警电流≤1.8mA
(5)报警确认灯:红色,巡检时闪烁,报警时常亮
(6)使用环境:
温度:A1R类别:典型应用温度25℃;范围-10℃~50℃
BS类别:典型应用温度40℃;范围-10℃~65℃
相对湿度≤95%,不结露
(7)编码方式:十进制电子编码
(8)外壳防护等级:IP33
(9)外形尺寸:
         直径:100mm,高:58mm(带底座)

2.3 保护面积



当空间高度小于8m时,一个探测器的保护面积,对一般保护现场而言为20㎡~30㎡。具体设计参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

3、JTF-GOM-GST601T点型光电感烟火灾探测器、点型感温火灾探测器

JTF-GOM-GST601T点型光电感烟火灾探测器、点型感温火灾探测器

3.1 产品特点

复合探测技术是目前国际上流行的新型多功能高可靠性的火灾探测技术。JTF-GOM-GST601T点型光电感烟火灾探测器、点型感温火灾探测器(简称点型复合式感烟感温火灾探测器)是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。它不仅具有普通散射型光电感烟火灾探测器的性能,而且兼有定温、差定温感温火灾探测器的性能。正是由于感烟与感温的复合技术,使得该款复合探测器能够对国家标准试验火SH3(聚氨酯塑料火)和SH4(正庚烷火)的燃烧进行探测和报警。同时该款探测器也能对酒精燃烧等有明显温升的明火探测报警,扩大了光电感烟探测器的应用范围。
本探测器为无极性信号二总线制,可接入海湾公司生产的各类火灾报警控制器的报警总线。而且本探测器与海湾公司生产的其它探测器完全兼容,可混合安装在同一总线上。

3.2 主要技术指标

(1)探测器类别:A2R
(2)工作电压:总线24V
(3)监视电流≤0.8mA
(4)报警电流≤1.8mA
(5)报警确认灯:红色,巡检时闪烁,报警时常亮
(6)使用环境:
         温度:-10℃~+50℃
         相对湿度≤95%,不结露
(7)编码方式:十进制电子编码
(8)外壳防护等级:IP22
(9)外形尺寸:
         直径:103mm,高:55mm(带底座)

3.3 保护面积



建议参考点型感烟火灾探测器和点型感温火灾探测器的设置要求,具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

4、JTG-ZW-G1点型紫外火焰探测器

JTG-ZW-G1点型紫外火焰探测器

4.1 产品特点

JTG-ZW-G1点型紫外火焰探测器是通过探测物质燃烧所产生的紫外线来探测火灾的,适用于火灾发生时易产生明火的场所,对发生火灾时有强烈的火焰辐射或无阴燃阶段的场所均可采用本探测器。本探测器与其它探测器配合使用,能及时发现火灾,减少损失。本探测器主要具有以下特点:
(1)内置单片机进行信号处理及与火灾报警控制器通讯;
(2)采用智能算法,既可以实现快速报警,又可以降低误报率;
(3)二级灵敏度设置,适用于不同干扰程度的场所;
(4)传感器采用进口紫外光敏管,具有灵敏、可靠、抗粉尘污染、抗潮湿及抗腐蚀性气体等优点。

4.2 主要技术指标

(1)工作电压:总线24V
(2)监视电流≤2mA
(3)报警电流≤2.5mA
(4)线制:无极性信号二总线
(5)探测角度≤1200
(6)保护面积:S=(h×tgα)2π
h:探测器距地面高度,α=400
(7)报警确认灯:红色,巡检时闪烁,报警时常亮
(8)使用环境:
        温度:-10℃~+55℃
        相对湿度≤95%,不结露
(9)编码方式:十进制电子编码
(10)外形尺寸:直径:103mm,高:53.5mm(带底座)

4.3 在下列情形的场所,不宜使用本探测器

(1)可能发生无焰火灾的场所
(2)在火焰出现前有浓烟扩散的场所
(3)探测器的“视线”易被遮挡的场所
(4)探测器易受阳光或其它光源直接或间接照射的场所
(5)现场有较强紫外线光源,如卤钨灯等的场所
(6)在正常情况下有明火、电焊作业以及X射线、弧光、火花等影响的场所

5、JTY-GM-GST9611点型光电感烟火灾探测器

JTY-GM-GST9611点型光电感烟火灾探测器

5.1 产品特点

JTY-GM-GST9611点型光电感烟火灾探测器是我公司推出的最新产品。在保留JTY-GD-G3型点型光电感烟火灾探测器功能的基础上,具有以下特点:
(1)专业造型设计,超薄型;
(2)超大指示灯指示,360度范围可见;
(3)具有溢水孔设计,防止积水渗漏;
(4)迷宫设计独特,抗灰尘污染性强;
(5)在线电子编码;
(6)自诊断、自补偿、自学习;
(7)支持数字化总线;
(8)迷宫为**产品。

5.2 主要技术指标

(1)工作电压:总线24V
(2)监视电流≤0.8mA
(3)报警电流≤1.8mA
(4)报警确认灯:红色,巡检时闪烁,报警时常亮
(5)使用环境:
        温度:-10℃~+55℃
        相对湿度≤95%,不结露
(6)编码方式:十进制电子编码
(7)外壳防护等级:IP23
(8)外形尺寸:
        直径:100mm,高:54.5mm(带底座)

5.3 保护面积



当空间高度为6m~12m时,一个探测器的保护面积,对一般保护场所而言为80㎡。空间高度为6m以下时,保护面积为60㎡。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

6、JTW-ZOM-GST9612点型感温火灾探测器

JTW-ZOM-GST9612点型感温火灾探测器

6.1 产品特点

JTW-ZOM-GST9612点型感温火灾探测器是我公司推出的最新产品。在保留JTW-ZCD-G3N型点型感温火灾探测器功能的基础上,具有以下特点:
(1)专业造型设计,超薄型;
(2)超大指示灯指示,360度范围可见;
(3)具有溢水孔设计,防止积水渗漏;
(4)在线电子编码;
(5)支持数字化总线。

6.2 主要技术指标

(1)探测器类别:P(A1R和BS可设,出厂默认类别为A1R)
(2)工作电压:总线24V
(3)监视电流≤0.8mA
(4)报警电流≤1.8mA
(5)报警确认灯:红色,巡检时闪烁,报警时常亮
(6)使用环境:
        温度:A1R类别:典型应用温度25℃;范围 -10℃~50℃
        BS类别: 典型应用温度40℃;范围 -10℃~65℃
        相对湿度≤95%,不结露
(7)编码方式:十进制电子编码
(8)外壳防护等级:IP33
(9)外形尺寸:
        直径:100mm,高:53.3mm(带底座)

6.3 保护面积



当空间高度小于8m时,一个探测器的保护面积,对一般保护现场而言为20㎡~30㎡。具体设计参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

7、JTF-GOM-GST9613点型复合式感烟感温火灾探测器

JTF-GOM-GST9613点型复合式感烟感温火灾探测器

7.1 产品特点

JTF-GOM-GST9613点型复合式感烟感温火灾探测器是我公司推出的最新产品。在保留JTF-GOM-GST601点型复合式感烟感温火灾探测器功能的基础上,具有以下特点:
(1)专业造型设计,超薄型;
(2)超大指示灯指示,360度范围可见;
(3)具有溢水孔设计,防止积水渗漏;
(4)迷宫设计独特,抗灰尘污染性强;
(5)在线电子编码;
(6)自诊断、自补偿、自学习;
(7)支持数字化总线;
(8)迷宫为**产品。

7.2 主要技术指标

(1)探测器类别:A2R
(2)工作电压:总线24V
(3)监视电流≤0.8mA
(4)报警电流≤1.5mA
(5)报警确认灯:红色,巡检时闪烁,报警时常亮
(6)使用环境:
        温度:-10℃~+50℃
        相对湿度≤95%,不结露
(7)编码方式:十进制电子编码
(8)外壳防护等级:IP23
(9)外形尺寸:
        直径:100mm,高:54.5mm(带底座)

7.3 保护面积



建议参考点型感烟火灾探测器和点型感温火灾探测器的设置要求,具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

8、JTY-HM-GST102线型光束感烟火灾探测器

JTY-HM-GST102线型光束感烟火灾探测器

8.1 产品特点

JTY-HM-GST102线型光束感烟火灾探测器为编码型反射式线型红外光束感烟火灾探测器。探测器可直接与我公司生产的火灾报警控制器连接,通过总线完成二者间状态信息的传递。探测器必须与反射器配套使用,但需要根据二者间安装距离的不同决定使用一块或四块反射器。探测器主要具有以下特点:
(1)将发射部分、接收部分合二为一,安装简单、方便,光路准直性好;
(2)具有自动校准功能,确保可以由单人在短时间内完成调试,操作简单、方便;
(3)具有自诊断功能,可以监测探测器的内部故障;
(4)具有自动补偿功能,对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿;
(5)可现场设置三个级别的灵敏度,适用于不同扬尘程度的场所;
(6)电子编码,地址码可现场设定;
(7)探测光路设计巧妙,抗干扰性能强;
(8)密封设计,具有防水性能。

8.2 主要技术指标



(1)工作电压:
总线电压:总线24V
电源电压:DC24V
(2)工作电流
电源电流:调试电流≤20mA
监视电流≤8mA
报警电流≤12mA
总线电流≤2mA
(3)灵敏度等级
一级:1.3±0.3dB
二级: 1.7±0.3dB
三级: 2.3±0.3dB
(4)指示灯:
调试状态:绿色和黄色指示灯以特定的方式点亮或闪亮
正常监视状态:红色指示灯周期性闪烁
火警状态:红色指示灯常亮,黄色指示灯熄灭
故障状态:黄色指示灯常亮
光路被全部遮挡:探测器先报故障并点亮黄色指示灯,20s后探测器再报火警,并由控制器点亮红色指示灯,熄灭黄色指示灯
(5)保护面积:探测器最大保护面积为14×100=1400m2,最大宽度为14m
(6)外壳防护等级:
普通环境应用时,外壳防护等级为IP20
特殊环境应用时,经胶封处理后,外壳防护等级为IP66
(7)使用环境:
温度:-10C~+55C
相对湿度≤95%,不结露
(8)外形尺寸:
长度:206mm  宽度:95mm  厚度:95mm

9、JTY-GXF-GST1D、JTY-GXF-GST2D吸气式感烟火灾探测器

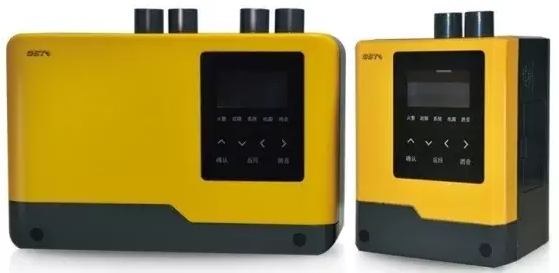

JTY-GXF-GST1D、JTY-GXF-GST2D吸气式感烟火灾探测器

9.1 概述

JTY-GXF-GST1D、JTY-GXF-GST2D灵感系列吸气式感烟火灾探测器是高精密的新一代管路采样式、高灵敏型吸气式感烟火灾探测器,符合GB 15631-2008的要求,具有报警及继电器输出等功能,主要用于需要高灵敏度烟雾探测的场所及高洁净、高大空间、高温、高湿或具有强电磁辐射等环境。
JTY-GXF-GST1D、JTY-GXF-GST2D灵感系列吸气式感烟火灾探测器通过内部抽气设备把被监测区域的空气吸入激光采样检测室进行分析,判断是否发生火警,如有火警则给出声音提示,启动相应的继电器,记录相关信息,并把信息通过总线上传到控制器。

9.2 产品特点

(1)每管独立探测室、独立分区,可分别设置灵敏度、风速上下限等参数,真正实现分区控制。
(2)总线故障时可正常工作,性能可靠。
(3)4种吸气强度可选择,4个火警级别及相关的火警继电器输出,1个故障继电器输出,功能强大。
(4)前壳可旋转180°安装,方便不同进管方向调试。
(5)单管最大采样长度100米,使用灵活。
(6)可显示当前采集参数:烟雾值、风速流量等,直观方便。
(7)有实时时钟,可根据记录查看报警、报故障时间,且火警记录单独存储,查询方便。
(8)可直接通过总线与GST传统火灾报警控制器无缝连接或通过接口卡与其他品牌传统火灾报警控制器进行无缝连接。

9.3 主要技术指标

(1)工作电压:总线电压:24V,允许范围16V~28V
(2)电源电压:DC24V,允许范围DC20V~DC28V
(3)工作电流:
总线:监视电流≤0.6mA,报警电流≤0.6mA
JTY-GXF-GST1D  DC24V:监视电流≤340mA,报警电流≤360mA
JTY-GXF-GST2D  DC24V:监视电流≤680mA,报警电流≤730mA
(4)继电器输出:2A@30VDC;0.5A@125VAC
(5)执行标准:GB 15631-2008
(6)联网方式:485接口,MODBUS协议
(7)信息存储容量:火警记录999条,运行、操作记录999条
(8)单管最大采样长度:100米
(9)采样回路数目:JTY-GXF-GST1D  1个;JTY-GXF-GST2D  1个/2个(可设置)
(10)工作温度范围:-10℃~55℃
(11)工作湿度范围:相对湿度10%~95%,不凝露
(12)外形尺寸:
JTY-GXF-GST1D  170mm×215mm×115mm(长×宽×高,宽度为不含进出气管的尺寸)
JTY-GXF-GST2D  330mm×215mm×115mm(长×宽×高,宽度为不含进出气管的尺寸)
(13)重量:JTY-GXF-GST1D  1.48kg;JTY-GXF-GST2D  3.3kg
(14)外壳材质:ABS
(15)IP防护等级:IP30
