吸气式感烟火灾探测器的工程安装采样方式

P哥 发表日期:2016-12-27 09:31:11 浏览次数:4153

 吸气式感烟火灾探测器由于高灵敏度、施工安装灵活、适用场所某些概念来说突破点型感烟火灾探测器而得到了越来越多的使用。



不过由于吸气式感烟火灾探测器属于特种探测器,它的安装使用有其特殊性。今日笔者整理并分享相关资料图片给大家以作参考。

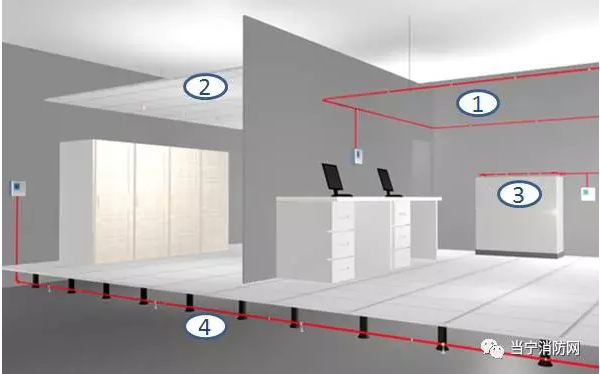

上图中包含了几种布管采样方式。

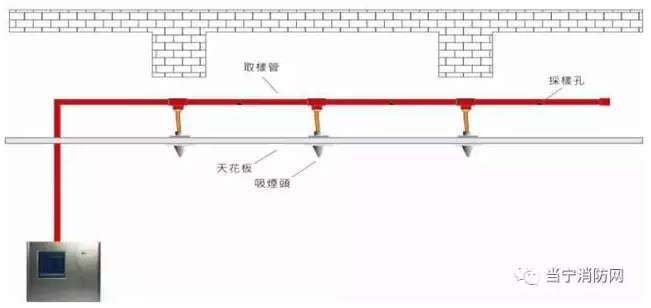

先说第二种,天花板上采样,采样管暗装,在空间里抬头是看不见管道的。此种安装方式美观,有天花板且场所设备安装初期比较容易实施。

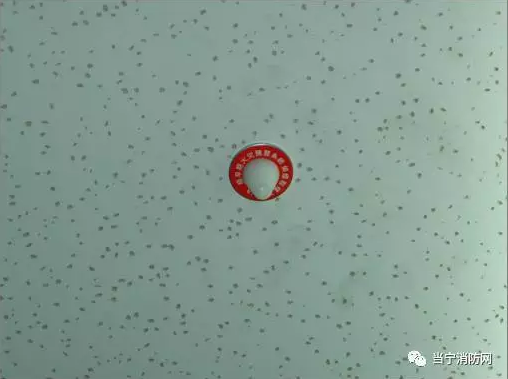

我们实际抬头看到的就是个一元硬币大小的标识采样头。采样头与采样管道采用软管连接。

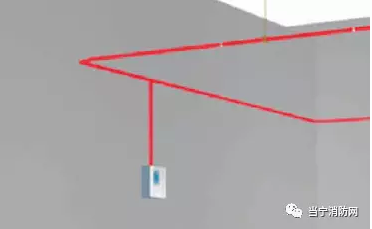

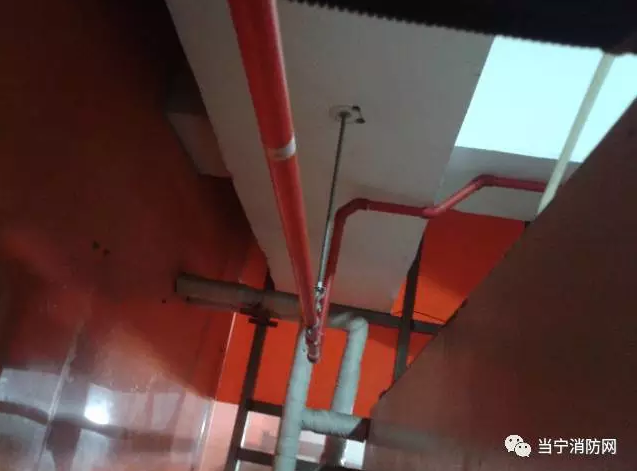

相比,第一种其实也就是天花板下(明管安装),很多车间厂房其实采用这种的比较多。

此种布管采样方式较为常见,好处是施工方便简单,也不需要其他配套件,直接在采样管道上开采样孔即可。上图中管道有白色环标识的就是开孔位置。

第三种是回风采样。由于空气流动,烟雾会随气流到回风口处,将采样管布置在回风口处,烟雾可以较快被采集探测到。

回风口采样利用气流可以快速探测到烟雾。场所内如有气流循环的,需要设置。图中红色ABS管即是采样管,白色环状是采样孔标签。

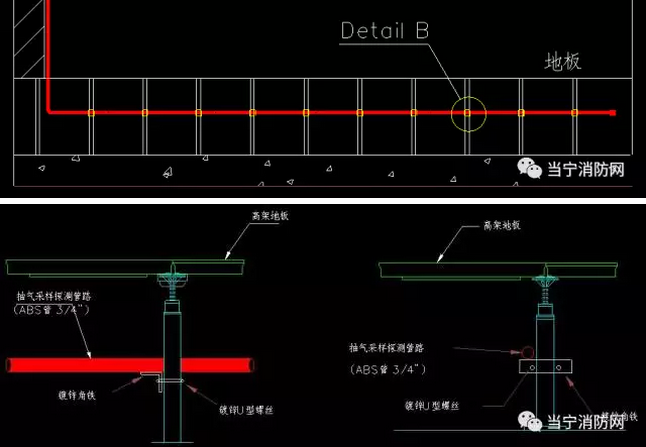

地板下采样适用于高架地板下走线的空间探测,地板下由于相对密封,烟雾不容易察觉。将采样管布置到地板下,可以有效探测该区域的烟雾异常。


除了上文提到的布管方式,还有一些其他特定场所的特定采样方式。

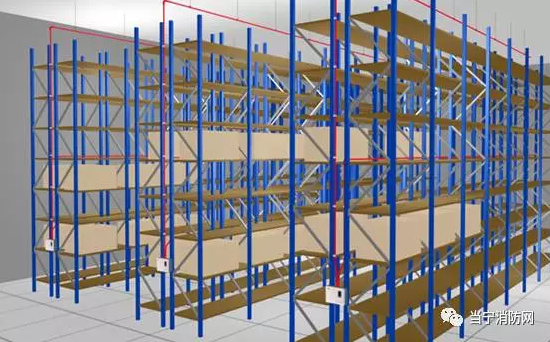

高架仓库由于空间的高度以及阻隔,其他类型感烟探测器并不适用。而吸气式感烟火灾探测器由于灵活的步管方式以及极高的灵敏度,越来越多的高架仓库都已经开始使用吸气式感烟火灾探测器了。

高架仓库采用分层布管,分层步管可以解决空间高烟雾稀释探测不到或者空间大稀释问题。

吸气式感烟探测器安装高度适宜,便于人员安装、检查、维护。

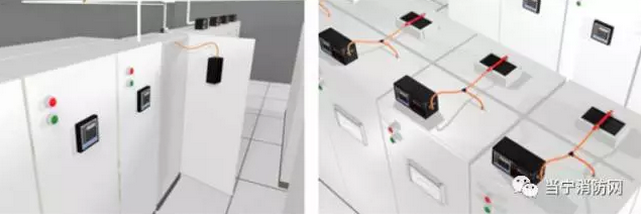

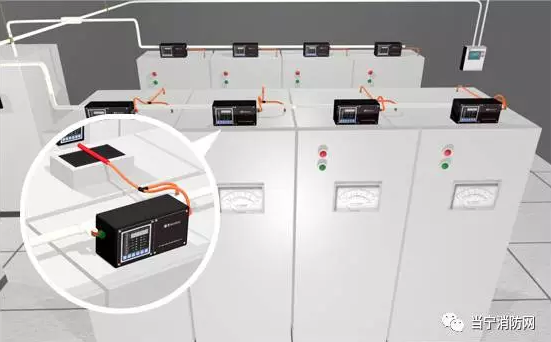

电气柜存在着很大的火灾风险,而且电器柜由于相对密封,传统的点型感烟火灾探测器探测报警时,往往火灾已经蔓延到多个电气柜。吸气式感烟火灾探测器可以有效探测电气柜的火灾隐患,而且是真正早期预警,往往是电缆异常发热时即可探测。

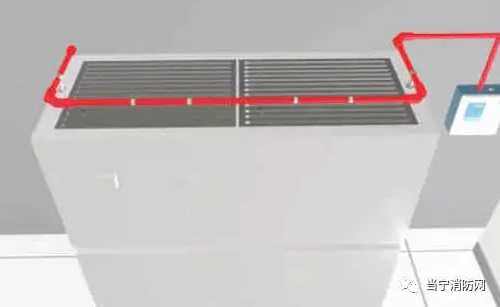

有些柜体有散热风扇,与前面道理类似,烟雾会随气流运行,在风口出布置采样孔可以较早探测到烟雾。

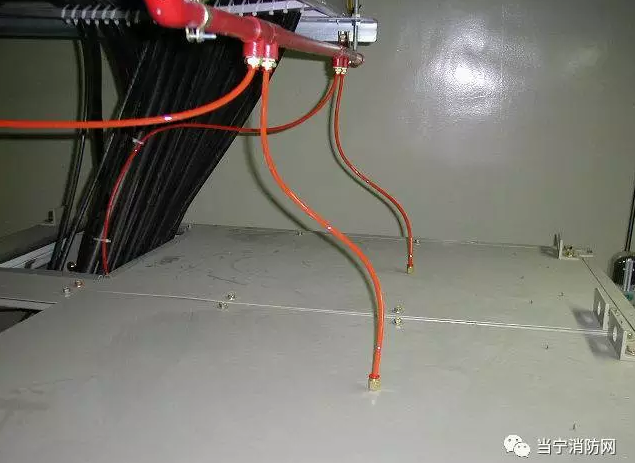

另外可以通过软管以及采样铜头进行对机柜内的空气进行采样。

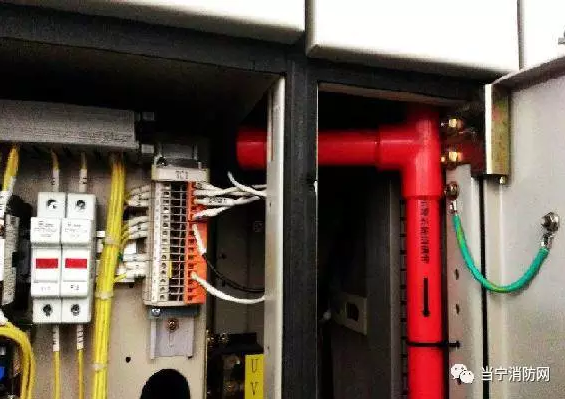

亦或直接将采样管布置在机柜里,将采样孔设置在易发生在烟雾的区域。

其实还有其他一些比较少见的采样方式。

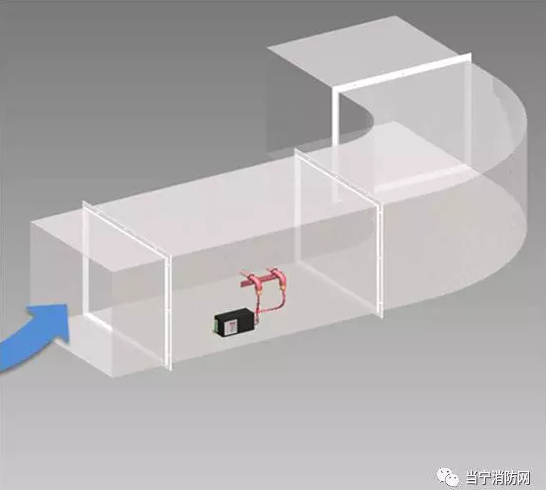

风管采样。风管内由于气流速度较快,一般烟雾探测器较难探测。此种探测需要用到一种辅助配件风管探针。

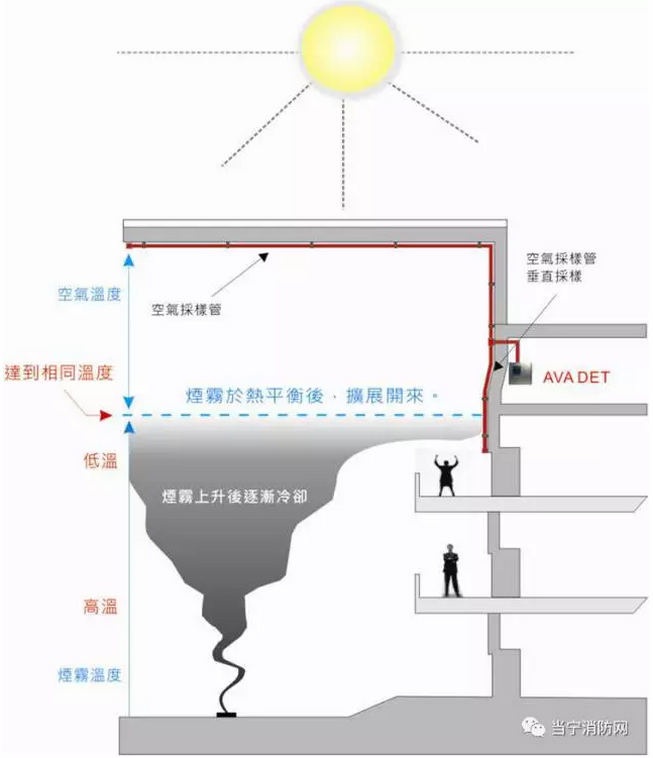

垂直采样,用于空间高度较高或者有热屏障效应的场所。因为烟雾不能或及时到达空间上层,此时就需要在垂直方向的管道上开采样孔,,以达到烟雾探测。一般间隔3米或者温度误差2℃开一个采样孔。

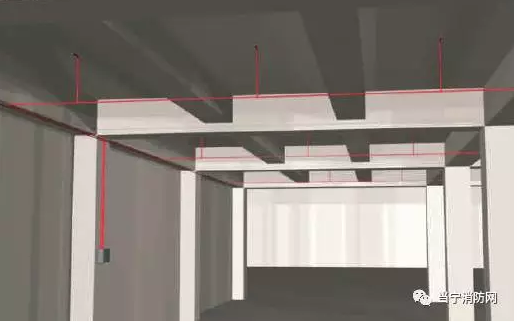

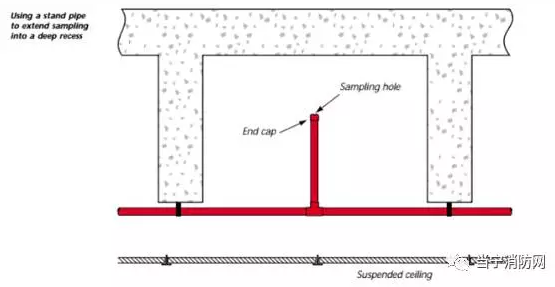

拐杖式采样,用于有梁且梁高度较高时(规范是60cm)梁间就需要设置探测器。此时采样管可以设置一个手杖样子的管路,并开采样孔解决。

上图红色管路分支出来像拐杖的就是这类采样方式。

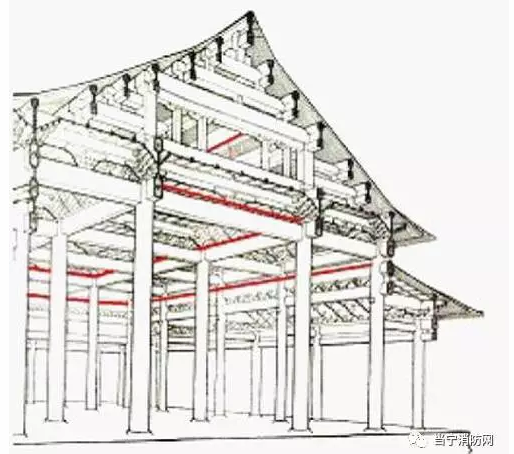

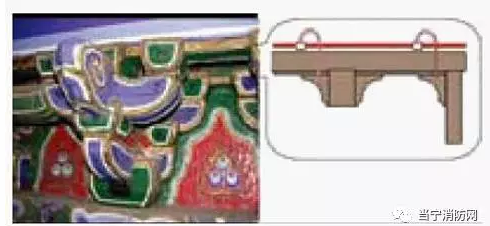

隐藏伪装式安装。一般用在美观要求较高的场所,如艺术馆或者古建筑中。

管道可以布置在看不见的地方,并可以采用细软的软管隐藏固定,甚至可以将采样管路漆成背景颜色进行伪装(特殊手法,操作前先咨询消防验收相关部门)。

由于吸气式感烟火灾探测系统管路配置灵活的特点,会出现越来越多的采样方式。不同的采样方式解决特定场所的需求,如冷库中的一些特殊手法。作者在此抛砖引玉,以上仅供大家参考,欢迎交流,微信号yanpeng61。
