剩余电流式电气火灾监控探测器在工程使用中的常见问题及检查方法

依爱消防 发表日期:2016-09-23 17:50:51 浏览次数:5860

   一、剩余电流式电气火灾监控探测器的基本原理与使用要求


  将配电线路的相线L(或三相LA、LB、LC)和零线N同时穿过剩余电流互感器,在没有漏电的情况下它们的电流矢量和(即“剩余电流”residualcurrent)为0。当发生漏电时电流矢量和不为零,互感器将检测到的电流变换后(1000:1、2000:1、10000:1等不同变比)送至剩余电流式电气火灾监控探测器,探测器根据检测到的电流与设定的报警门限(监控设备设置或探测器自身设置)进行比较,当达到设定门限时,探测器发出报警信号。

  特别强调的是:所谓“漏电”,是指相线或零线通过非预期负载(例如绝缘破损受潮)对大地连接产生电流。

  在安装剩余电流互感器时,用户(负载)侧(穿过剩余电流互感器后)的线路必须是独立的,不能与保护区域以外的其他线路“共零”或有任何电气连接。

  线路的相线和零线必须同时穿过互感器,而保护地线(PE)不能穿过。

  零(N或PEN)线不允许重复接地。

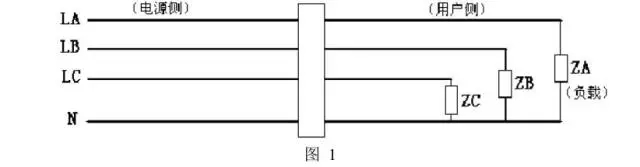

  剩余电流互感器安装在配电线路上的正确方式见图1


  若剩余电流互感器监测的线路没有发生漏电,探测器/监控设备显示电流为用电负载正常的漏电流(一般的用电设备,如灯、家用电器,每个0.5mA)

  二、安装使用中常见的问题

  如果探测器/监控设备显示某通道电流值很大(数百毫安),则可能有以下几种情况:

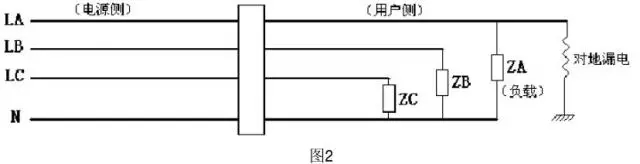

  1、线路有较严重的相线对地漏电现象,如图2

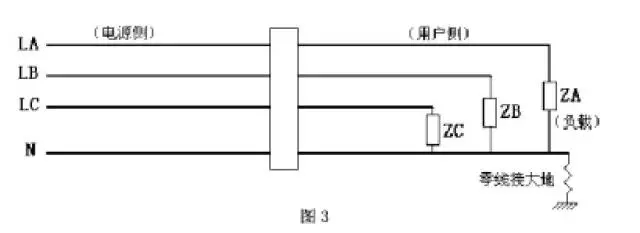

  2、互感器用户侧零线有接地点,如图3


  3、用户侧线路不独立,相线有负载接到互感器前的零线或用户系统外的总零线,如图4


  4、互感器用户侧零线有负载接到互感器前的相线,即保护区域以外的其他线路与用户侧“共零”,如图5


  第1、2种情况,显然可以归入“线路漏电”的范畴。

  第3、4种可以认为类似于第1种,不过这是人为造成的。这种为了敷设方便的不规范线路安装非常常见(对于用电设备,不论线路如何,只要有相线、零线就可以工作)。哪怕只是走廊或强电电井里的几个灯泡,就足以造成探测器报警(一个25W的灯泡产生的电流在200mA左右)。如果ZW功率较大,探测器检测到的电流会大至数安培甚至数十安培。

  另外配电柜中的指示灯也经常出现第3、4种接法。

  第4种情况也很常见。例如下面这样的配电箱连接实例:

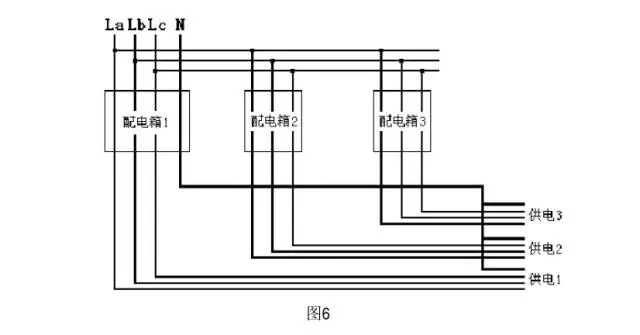

  在这个电路中,只有总进线处及供电1、2、3路可以装设漏电保护装置(并要确保它们后面都是各自独立的),其他位置都无法装设,包括所有三个配电箱。

  三、检查、处理方法

  在装设完剩余电流探测器与互感器后开通调试时,往往会出现因以上配电线路布设/接线问题造成的探测器检测电流大、报警的问题,这正证明其装设的必要。

  问题的发现,说明要么线路存在严重漏电,这就必须高度重视查找和消除隐患;要么线路安装不规范,应尽快纠正;要么探测器安装的选点不正确,这需要结合电气火灾消防要求和国家标准GB13955-2005《剩余电流动作保护装置的安装和运行》,重新合理选点。

  1.检查是否将LA、LB、LC与N线或L与N线同时穿过互感器,配电箱内或附近有无设备(如强电井内灯泡)如图4、图5的接线方式。

  2.将配电箱输出的空开逐个断开,观察探测器(J-EI6720探测器通过菜单可查看)或监控设备显示电流,当电流恢复正常时,找出有问题的回路进行详细检查。

  如空开全部断开电流仍异常,故障点应在N线(有负载从本配电箱接N线,从其它配电箱接L线)或PE线(与N线混接)。

  3.逐个检查配电箱(包括下一级配电箱及上一级配电柜)是否有N线(蓝线)接至接地排、PE线(黄绿线)接至接零排的情况。对于同一区域有多个双电源配电箱的工程,当出现断开一个配电箱的总断路器,另一配电箱探测器报警的情况,一般是PE线(黄绿线)接至接零排造成。

  4.有钳形电流表的情况下,可用钳形电流表测试各配电箱PE线上的漏电流,与实际负载正常漏电流(一般的用电设备,如灯、家用电器,按每个0.5mA计算)进行比较。并可对负载线路逐断进行测试检查,测试时也应将LA、LB、LC与N线或L与N线同时套入。

  如PE线上测试出电流大于500mA,则该配电柜(箱)不适合安装电气火灾监探测器,或电气线路异常(PE与N混接,三相用电不平衡)。

  参考规范GB50116-2013《火灾自动报警系统设计规范》

  9.2剩余电流式电气火灾监控探测器的设置

  9.2.1剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则,宜设置在第一级配电柜(箱)的出线端。在供电线路泄漏电流大于500mA时,宜在其下一级配电柜(箱)设置。

  9.2.2剩余电流式电气火灾监控探测器不宜设置在IT系统的配电线路和消防配电线路中。

  9.2.3选择剩余电流式电气火灾监控探测器时,应考虑供电系统自然漏流的影响,并选择参数合适的探测器;探测器报警值宜在300mA~500mA范围内。
