485联网系统模块说明介绍

作者：当宁消防网日期：2016-06-30 03:51:04 浏览：4153

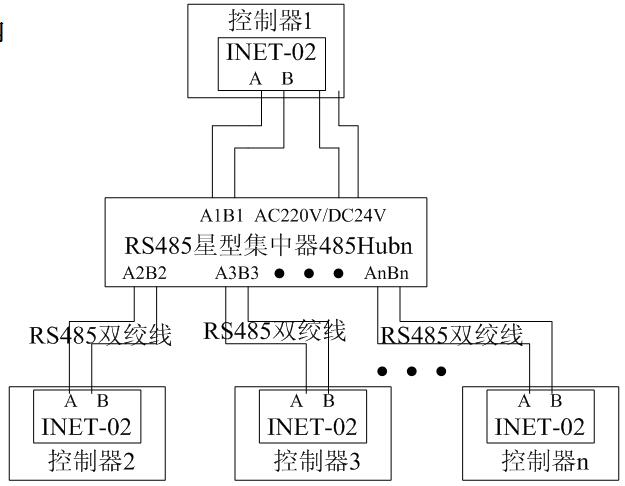

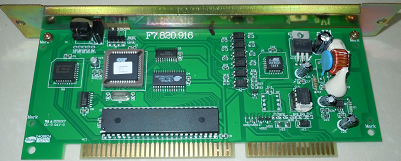

　　INET-02型星型联网接口卡，主要用于控制器星型联网，主控制器处需配置RS485星型集中器485Hub*，最多扩展31路星型分支，主控制器到每个分支控制器的最远距离为1200m。

　　使用这种联网方式，各个分支控制器之间不能互相通讯，只能和主控制器通讯，该网卡不能接入总线型或星型网络。

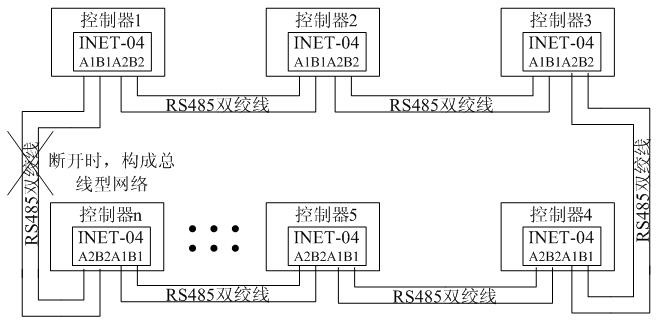

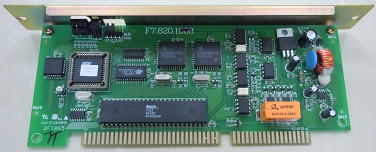

　　INET-04型环形联网接口卡，卡上提供中继功能，可使每两台控制器之间的距离达到1200m。并且每个RS485接口只连接一个节点，不存在节点之间的信号干扰，抗干扰能力强。使用INET-04型环形联网接口卡时，需在控制器上对所接的环形联网接口卡进行网络设置，设置该网卡对应的本机二次码和控制器号，最多支持32台控制器联网，采用屏蔽双绞线。

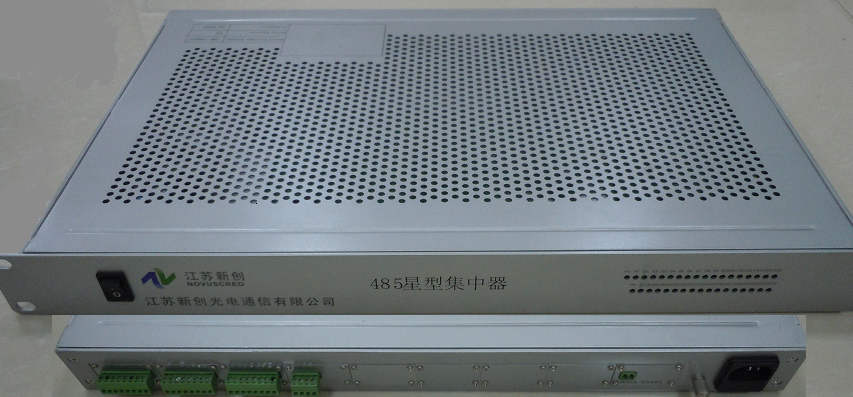

　　RS485星型集中器用于星型网络结构的RS485联网，每个分支控制器之间不能互相通讯。

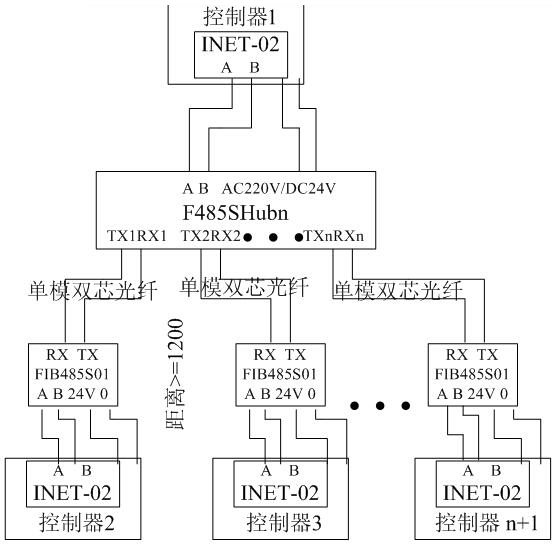

　　F485SHub*型RS485总线光纤Hub，用于星型网络结构的光纤联网，距离均可达50km，每个分支控制器之间不能互相通讯。

　　联网说明

　　总线型拓扑结构和环型拓扑网络中所有控制器组成对等网络，火警信息、故障信息、设备动作信息、隔离信息在所有联网控制器上同步显示；在控制器上也可设置为不显示网络上的信息。在任何一台联网控制器上可以完成对网络上所有控制器的消音、复位操作，及现场设备的启动/停动、隔离/释放操作，具有网络自动联动功能。

　　星型拓扑结构中的中心节点可以显示所有下级节点的火警信息、故障信息、设备动作信息、隔离信息，下级节点只显示本节点及中心节点的信息，不显示其它节点的信息。星型拓扑结构中的中心节点可以完成对所有下级节点的消音、复位操作，及现场设备的启动/停动、隔离/释放操作，具有网络自动联动功能。下级节点也可以对中心节点进行上述操作，下级节点之间不能相互操作。

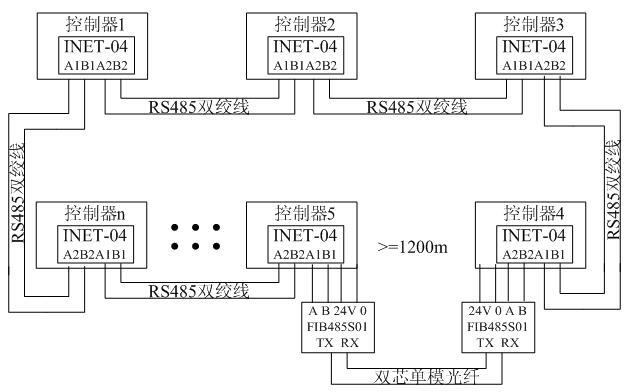

　　环形联网
