火灾自动报警系统接线图

 ↓↓↓火灾自动报警系统图接线示意

↓↓↓消防联动设备无源启动的接法

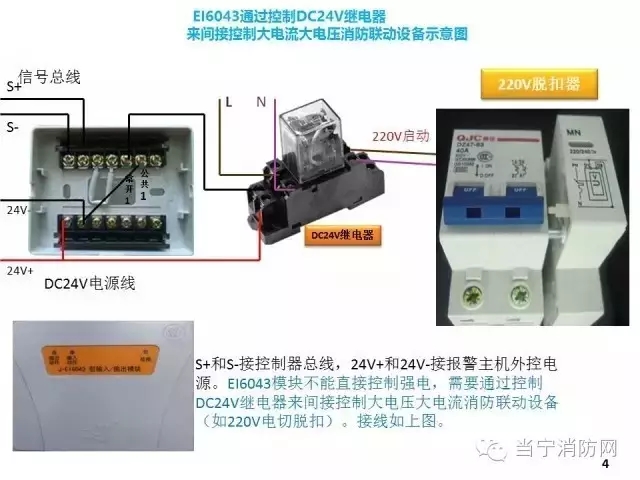

↓↓↓利用继电器控制大电流大电压消防联动设备接法

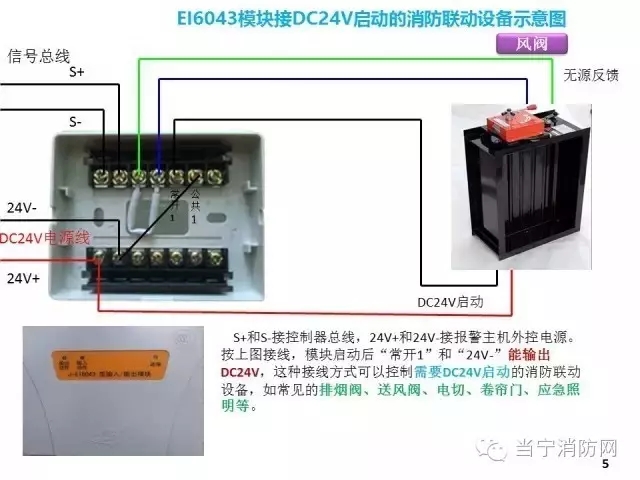

↓↓↓消防联动设备有源启动接法

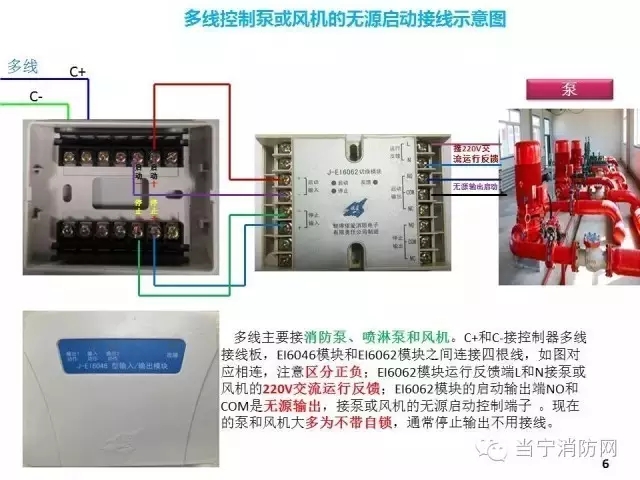

↓↓↓多线控制泵或风机的无源启动接法

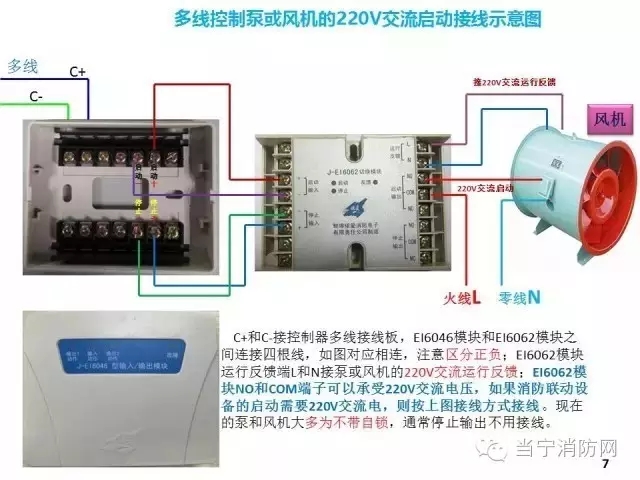

↓↓↓多线控制泵或风机的220V交流启动接法

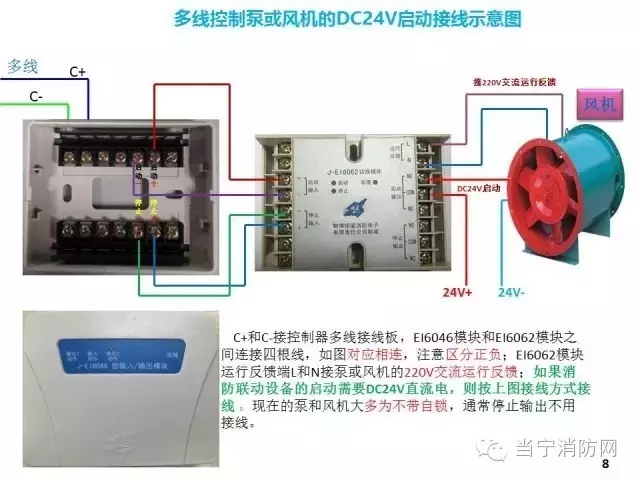

↓↓↓多线控制泵或风机的DC24V启动接法

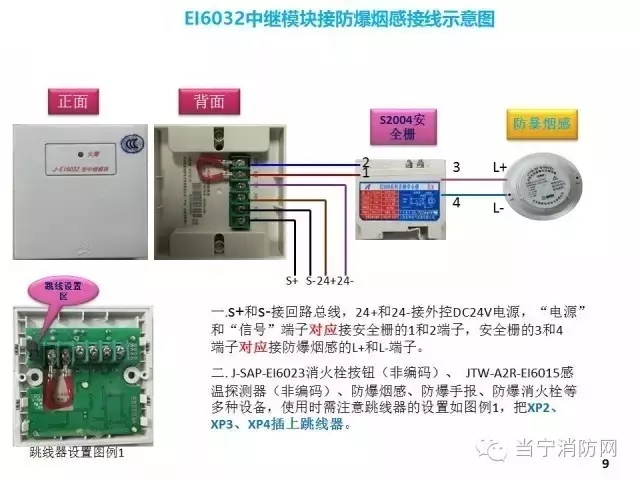

↓↓↓中继模块接防爆烟感接法

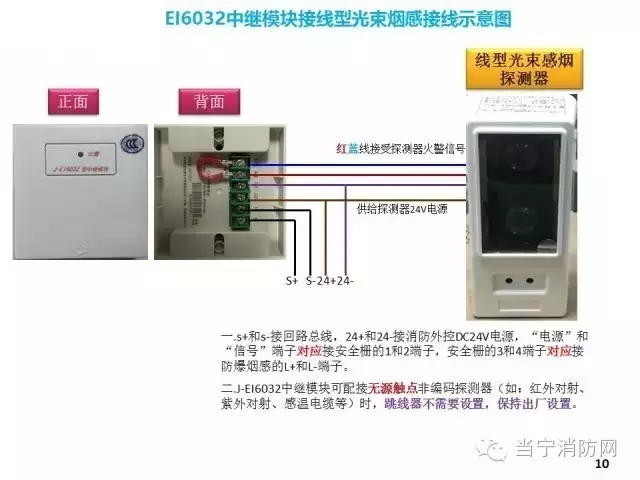

↓↓↓中继模块接线型光束烟感接法

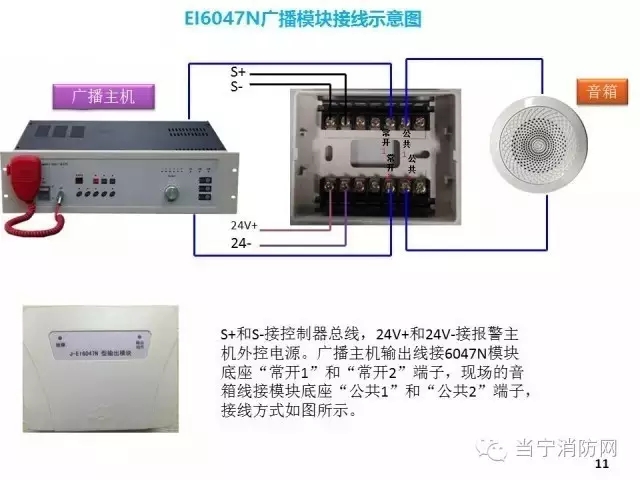

↓↓↓广播模块接线

↓↓↓手动报警按钮接线
