A710系列火焰探测器应用实例!

当宁消防网 发表日期:2016-05-24 16:47:47 浏览次数:886

  笔者近日去某化学品仓库安装调试了翼捷A710/UVIR2火焰探测器与海湾GST200主机联动的项目。现场设备不多,但是比较典型,所以我将从产品选型、接线方法到主机调试一一进行说明。

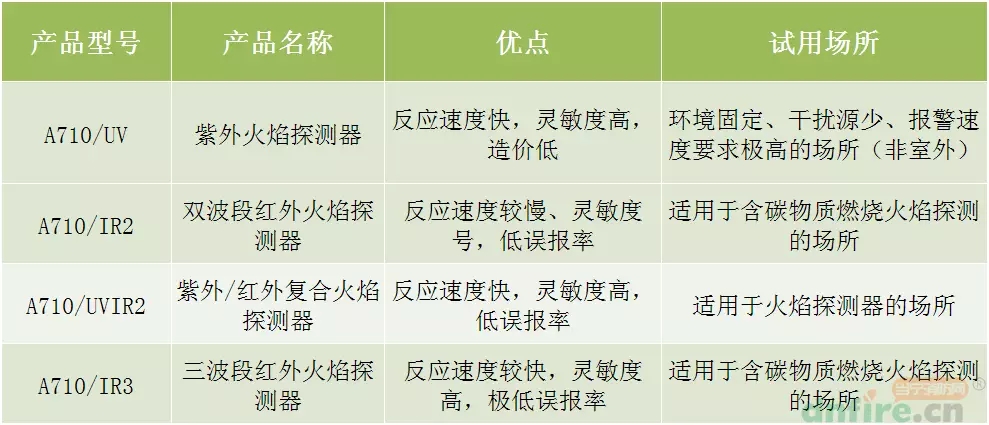

  首先,笔者针对翼捷A710系列火焰探测器的四种火焰探测器产品做了一个对比表格,可供大家在选型时作为参考。



  产品选型完成后,我们将对现场设备进行接线,A710系列火焰探测器通过海湾GST-LD-8300输入模块接入GST200报警主机,具体安装说明如下:

  1.检查外部连线是否开路、短路或接地错误。

  2.将探测器按照示意图安装好,并根据保护空间适当调整探测器的视角角度。

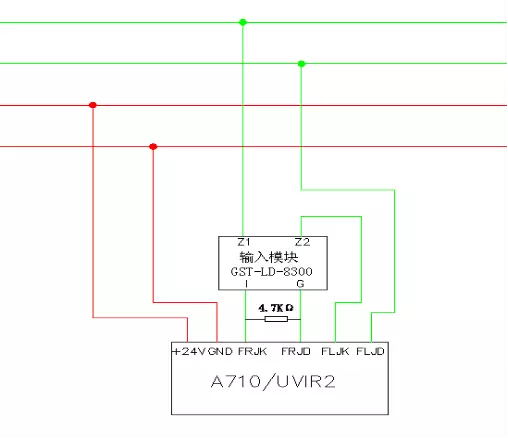

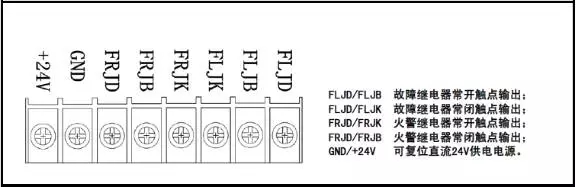

  3.接线图如下图所示,分清所有连线。

  注:所有连线的末端剥去大约6mm的绝缘保护套,过多或过少地暴露导线可能引起错误的连接



  由于现场需要四个电磁阀控制二氧化碳气体钢瓶开关来灭火,因此又添加了四个8301模块,接线图如下所示:

  上图中Z1、Z2是接信号线,I、G为无源反馈,这里的电磁阀无法提供无源反馈信号,直接并联一个4.7KΩ的电阻,另外可以用编码器将8301模块设置成自反馈,模块启动后就会自动发出反馈信号;D1、D2接联动电源,直流24V。NO与COM是一组常开触点,将D1与NO连接,然后COM与D2接线出去直接连接负载。当模块动作时,COM与NO接通,COM与D2就可以输出一组24V。

  从上图海湾GST-LD-8300、GST-LD-8301模块不难看出,I、G两端均需并联一个4.7KΩ的电阻,这是为什么呢?原因如下,电阻要接在靠设备的终端,保证正常情况下输入电阻是一个固定的阻值,如果没有接电阻或者线路断开模块都会报故障,这样就可以实现检线功能。

  当所有的线路都接好后,最后一步就是GST200主机的调试部分。

  首先,在主机调试之前一定要注意模块线是不是短路、接地,回路在不接任何东西时,不能带电压。

  其次,我们将开机对外部设备进行编码,完成注释信息。

  第三,进入调试状态,外部设备注册,系统自动跑码结束按取消结束。

  第四,进行设备检查,故障检查。若有故障,可从接线、设备定义一一进行检查排除故障。

  最后,用户设置。如打印控制、启动控制可调为自动打印、自动启动。

  以上内容即为A710火焰探测器应用实例,由于笔者水平有限,难免有不足之处,还望大家提出指导建议。
