J-SJP-M-TX3140手动火灾报警按钮安装与布线

当宁消防网 发表日期:2015-06-05 09:45:16 浏览次数:2328

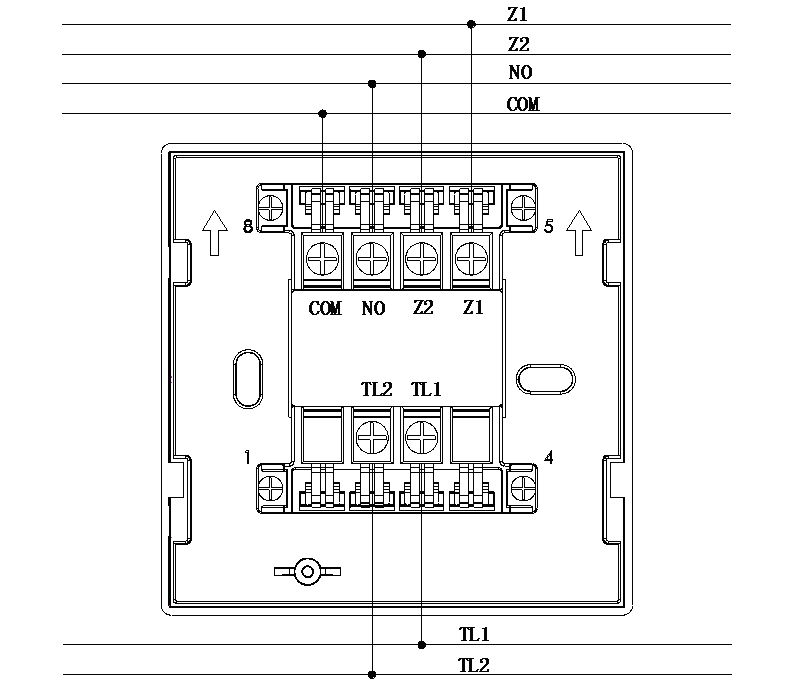

  1、J-SJP-M-TX3140手动火灾报警按钮接线示意图:

J-SJP-M-TX3140 手动火灾报警按钮接线示意图

  2、J-SJP-M-TX3140接线方法如图:

  Z1、Z2:与报警控制器信号总线连接,无极性。

  NO、COM:额定DC30V/100mA无源输出端子,当报警按钮按下时,输出触点闭合信号,可直接控制外部设备。

  TL1、TL2:与消防电话系统连接,无极性。

  3、J-SJP-M-TX3140布线要求:

  总线(Z1、Z2)采用RVS-2×1.0mm2或1.5mm2线;触点线(NO、COM)采用BV-2×1.0mm2或1.5mm2线;

  消防电话线(TL1、TL2)采用RVVP屏蔽线,截面积≥1.0mm2。穿金属管(线槽)或阻燃PVC管敷设。
