威士达VESDA空气采样探测系统操作培训

当宁消防网 发表日期:2015-05-05 13:42:57 浏览次数:1696

一、威士达VESDA空气采样探测器的外观

威士达空气采样基本探测器单元与显示单元

基本探测器单元                    显示器单元

VLS-204空气采样探测器与VHH-100手提式编程器

    VLP-400-CH空气采样探测器  VHH-100手提式编程器

二、威士达VESDA空气采样探测系统简要介绍

  ●VESDA是一种主动抽气的采样系统,探测灵敏度高,范围广;

  ●探头灵敏度范围从0.00075%/m到32%/m;

  ●报警范围从0.005%/m到20%/m;

  ●有4个可编程报警阈值;

  ●白天和晚上灵敏度独立设置;

  ●可记录18000条事件;

  ●具有自学习功能,且在自学习过程中仍然能对保护区进行保护;

  ●具有网络功能,各种设备通过485通讯线缆连接;

三、什么是吸气式感烟火灾探测系统

什么是吸气式感烟火灾探测系统

三、威士达VESDA空气采样探测器的运作原理

威士达VESDA空气采样探测器的运作原理

四、空气运行路线

空气运行路线

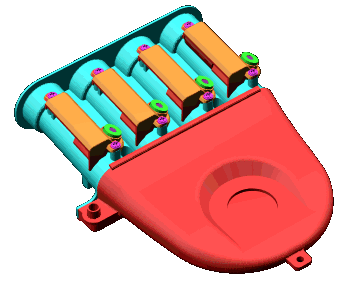

五、进气管

  ●每根进气管中有一个流量探测器;

  ●可配置紧急/轻微气流故障阈值;

  ●从所有管连续采样;

  ●检测到烟后,开始扫描;

  ●能够找出第一个报警的管;

  ●连续扫描以监视火势的扩展状况;

  ●合适的扫描阈值;

六、气泵

  ●电机上集成了霍尔感应转速表

  ●微处理器控制的反馈允许速度调节

  ●速度范围3000-4200rpm

  ●24V无刷电机

  ●高效率

  ●低功耗

  ●低噪音(1999年用了新的叶轮)

七、排气口

  PLUS和SCANNER都有3个排气口,如图所示

排气口

  1、一个在安装盒后面

  2、一个在安装盒下面

  3、一个在安装盒里面

八、过滤技术

过滤原理展示

  ■过滤器性能监视

  灰尘计数-计算过滤器负荷

  当灰尘微粒通过探测腔时,被计数

  当颗粒数达到预定的数值时,给出过滤器更换警告

  可任意使用(无须清洁)

  1、容易更换

  在办公室环境里,设计寿命5年(1825天)

  2、阶段泡沫过滤

  *第一阶段,过滤掉灰尘和污垢

  *第二阶段,过滤出超级洁净空气

九、探测腔

威士达空气采样探测器探测腔

十、显示器的作用

  ●用作现场显示和远程显示;

  ●能以声、光形式实现火灾报警和故障报警;

  ●实时反映防护区烟雾浓度变化和主机运行参数;

  ●带继电器输出接口,可以实现继电器干触点输出,用以控制VESDA以外的设备;

  ●面板上有四个按键,具备六项功能,可以对本区探测器进行简单控制。

  ●阈值指示器:以箭头指向光柱,三个阈值灯分别表示火灾1、行动和警告报警阈值在光柱上的位置;

  ●光柱指示器:由20个LED指示灯组成,其灯点亮的部分表示防护区烟雾的实际水平。

  ●OK灯:点亮表示探测器功能正常;

  ●隔离指示灯:点亮表示探测器的继电器输出已与外部隔离。

  ●*分别为警告、行动、火灾1和火灾2;

  ●当烟雾浓度达到四个报警级的任一级阈值时,相应的报警指示灯点亮;

  ●还可分别设置白天烟雾阈值和夜间烟雾阈值。

  ●数码管下方有四个功能选项;

  ●三角形选项灯亮所指示的项目数值由数码管显示出来。

  ●一共有七个指示灯,其中一个或几个灯点亮,表示VESDA系统出现了某种故障;

  ●以故障灯点亮的组合表示出现的是某一类的故障;

  ●*例如:ZoneUrgentAirflow表示有紧急气流故障;

  ●若要了解详细情况需从编程器了解故障的代号、数量和故障内容提示。

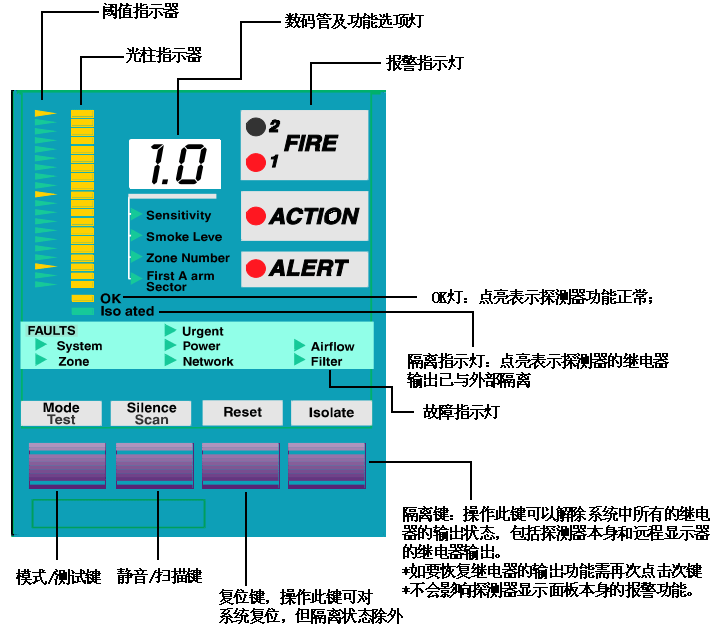

威士达VESDA空气采样探测器面板指示说明

  点击一下,显示器上数码管换一个显示项目内容。由上而下:

  1、灵敏度:也就是火灾1的阈值;

  2、当前烟雾值:未扫描时是指四根管的混合值,扫描后指某根采样管的值;

  3、探测器所在保护区的区号;

  4、首次报警的采样管管号;

  按下保持两秒,可对显示器的指示灯和蜂鸣器进行测试。

  *当有报警和故障发生时,点击一次,可以停止显示器面板内的蜂鸣报警声,但只限于本次报警,当另有报警事件发生时,蜂鸣器又将响起;

  按下保持两秒,可以进行手动扫描,显示各条采样管的状态;

  复位键,操作此键可对系统复位,但隔离状态除外。

十一、常见故障的原因和处理方法

  1、频繁出现烟雾报警

  原因:

  (1)若平时经常出现报警,可能是原来设定的报警阈值偏低;

  (2)主要是因为空气污染所致。

  ①保护区外的烟雾影响,例如:汽车尾气,燃烧废弃物,炊烟等等,这些烟雾经稀释后,肉眼不易察觉,但在VESDA系统中它会被采样到,当设定的报警阈值偏低,浓度达到此设定值时,就会引起威士达VESDA报警。

  ②有雾,灰尘:在有雾的天气,也会引起威士达VESDA的报警。

  处理方法:

  ①应及时调整报警阈值的设定,将报警阈值设定在一个合适的位置,减少频繁出现烟雾报警;

  ②尽量使保护区形成一个相对封闭的区域,减少因为外界进入的烟雾等原因所引起的报警。

  2、气流故障报警

  原因:

  ①采样孔积尘后缩小了采样孔的设计尺寸,使气流量变小;

  ②在大风天开启门窗,改变了气流方向和局部气压,或因开启空调、通风设备改变了气流方向和局部气压;

  ③室内气温变化,引起气流值改变;

  ④机内抽气泵和气流传感器异常;

  ⑤采样管网异常损坏。

  处理方法:

  ①因采样孔积尘,百分比气流(相对气流)降为70%时,可采用“气流正常化”解决,若降至50%以下时,需清理采样孔;

  ②若是暂时性外因引起故障,如开启门窗,在门窗关闭后,可复位消除故障;

  ③若是长期性外因引起故障,如在夏天开启空调通风设备,可在此条件下重做“气流正常化”;

  ④采样管异常损坏引起故障,应进行修复;

  ⑤设备故障应更换设备零件。
