JTGB-UH-YC103点型红外火焰探测器安装方式

当宁消防网 发表日期:2015-04-23 16:08:06 浏览次数:753

  JTGB-UH-YC103点型红外火焰探测器可安装在墙上、屋顶或固定架上,探测器的监视透过窗朝向要偏下,以减少灰尘的堆积。探测器距离监视目标可根据火灾特性而定,一般不小于2m,探测器安装高度一般不小于2.5米。

  探测器支撑架底座采用四个M6螺栓固定,探测器的安装方式如下:

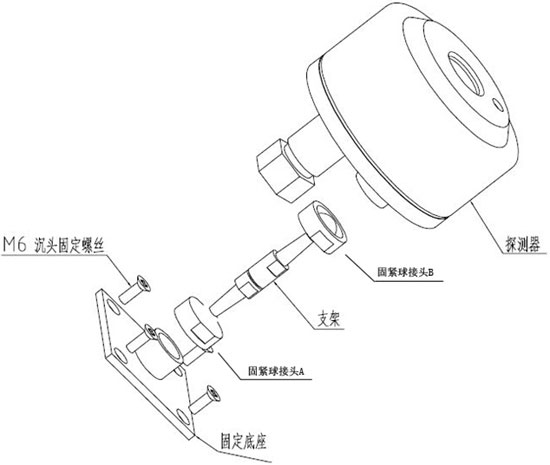

JTGB-UH-YC103点型红外火焰探测器安装图示

  1、将探测器的固定底座牢固地固定在要安装的位置上;

  2、将探测器对准探测方向,然后拧紧固紧球接头A和B;

  3、探测器自带1.5米长主电缆,无需开盖可直接完成连线;

  4、电缆引入装置接口,标配:G3/4”内螺纹,务必匹配相应型号防爆挠性管,作为电缆的防爆穿线管,否则将降低探测器防爆与防护性能,防爆挠性管长度由实际安装位置决定,探测器配件中不提供防爆挠性管。
