A715/UVIR2点型红外紫外复合火焰探测器接线示意图

  A715/UVIR2探测器基于产品安全和防爆安装规程的要求,在产品现场安装和测试时,不得带电作业,需使用符合防爆要求的护套电缆连接,电缆内部导线线径应当≥1mm2,本文介绍的是A715/UVIR2探测器的接线示意图。

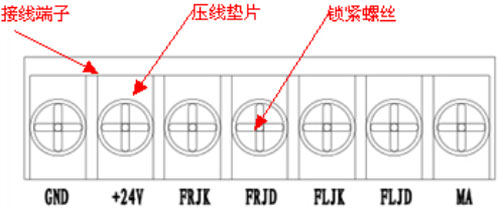

  1、A715/UVIR2红外紫外复合火焰探测器端子图

A715/UVIR2红外紫外复合火焰探测器端子图

  端子FLJD和FLJK,连接探测器故障输出触点,当探测器发生传感器故障或供电电源等故障时触电断开,端子FRJD和FRJK,连接探测器火警输出触电,当探测器报警时触电闭合。

  端子+24V,探测器供电电源正极,端子GND,探测器供电电源负极,端子MA,探测器4-20毫安电流环输出。

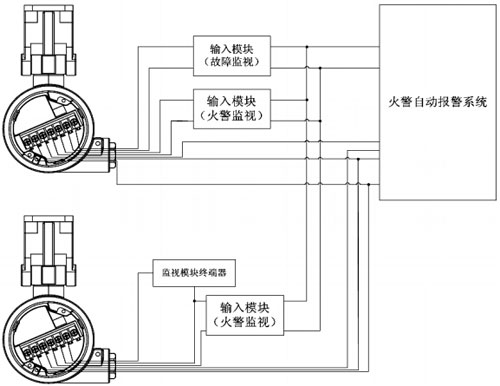

  2、A715/UVIR2火焰探测器系统接线示意图

A715/UVIR2火焰探测器系统接线示意图
