特灵牌JTW-LCD-ISL-3C线型感温火灾探测器接口模块的调试

当宁消防网 发表日期:2015-03-19 14:20:10 浏览次数:681

  本文介绍的是特灵牌JTW-LCD-ISL-3C线型感温火灾探测器接口模块的调试:

  (1)打开接口模块上部盒盖,依次接入电源线和电缆线,其中24V电源线正极接“电源+”端子,电源线负极接“电源-”端子,电缆内导体(电缆芯)接在图1所示的“电缆接入”端子上(不分极性),在强电磁干扰场所应将“接大地”端子直接用屏蔽电缆接大地。接线端子见图1所示:

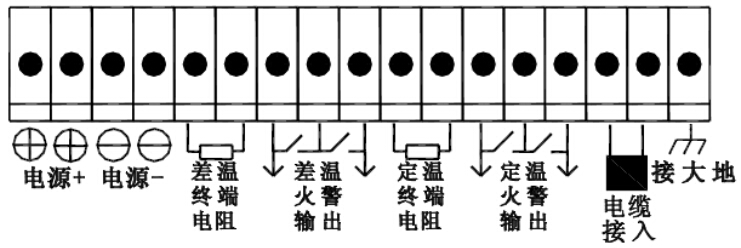

JTW-LCD-ISL-3C线型感温火灾探测器接口模块外部接线端子

JTW-LCD-ISL-3C线型感温火灾探测器接口模块外部接线端子

  (2)配接任意厂家的N+1线制控制器使用时,请在“差温终端电阻”端子接入1个终端监视电阻(电阻阻值根据各个厂家的N+1线控制器或总线制输入模块的要求而各异,系统自带的电阻为10K-1/4W电阻,将JP1跳线用短路块短接即可使用。匹配其他阻值的电阻时保证JP1跳线上无短路块),同理在“定温终端电阻”端子接入1个终端监视电阻(如需利用系统自带的10K-1/4W电阻时,需要将JP2跳线用短路块短接),接好这两个电阻后,分别将“差温火警输出”端子和“定温火警输出”端子接到控制器的N+1信号输入端或中继模块的输入端上。

  (3)拨码开关S1全部设置为“OFF”状态即可。通电后,听到故障继电器闭合的“嗒”的一声,3秒后绿灯常亮,同时,可能会有短期的红灯常亮或黄灯常亮状态,随后红、黄灯熄灭,只有绿色指示灯周期性微闪。此时可以进行模拟故障试验,但不能模拟火警试验。

  (4)15s后,三色LED灯一齐高闪亮3次,表示数据采集初始化完毕,可以进行模拟火警、故障试验。

  (5)模拟故障:短路电缆,接口模块的黄色LED灯常亮,绿色LED灯熄灭,故障继电器释放,控制器报出该模块地址故障。撤销短路,模块自动复位。将电缆终端盒断开,现象同上,此时模拟电缆开路故障。

  (6)模拟定温火警:将终端盒内的“TESTFIRE”微动开关按下,此时红色LED灯常亮,绿色LED灯闪亮,定温火警继电器闭合,“定温火警输出”端子呈现短路状态,控制器报出该模块地址火警信息。

  (7)模拟差温火警:断电,将接口模块的S1拨码开关的第1位拨到“ON”状态,重新上电,待15秒初始化完毕后,可以观察到接口模块的红色LED灯高闪亮,绿色LED灯微闪亮,差温火警继电器闭合,差温火警输出端子呈现短路状态,控制器报出该模块地址火警信息。试验完毕后务必将接口模块的S1拨码开关的第1位拨到“OFF”状态。

  (8)断电,重新接好电缆,整理检查各种接线,盖好接口模块和终端模块的上部盒盖。

  (9)调试完毕,通电运行。
