JTG-ZF-C34防爆点型紫外火焰探测器布线要求

作者：当宁消防网日期：2015-03-19 02:53:58 浏览：5021

　　泰和安JTG-ZF-C34防爆点型紫外火焰探测器采用斜率递增信号检测技术(PAM)对探测环境进行监测，提高了探测器的稳定性及持续使用性。保证了探测器在尽量降低误报的同时，快速完成火焰识别检测火情的能力，通过CPU对探测管监控，延长了探测管的使用寿命。

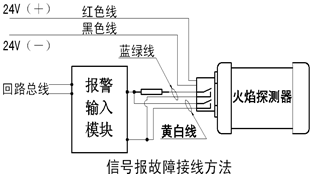

　　JTG-ZF-C34防爆点型紫外火焰探测器布线要求：所有信号线和电源线宜采用线径截面积大于1.0(mm×mm)的导线，并严格按照规范要求进行布线，其中电源系统及探测器外壳应良好接地。

JTG-ZF-C34防爆点型紫外火焰探测器布线 JTG-ZF-C34防爆点型紫外火焰探测器布线要求

　　JTG-ZF-C34防爆点型紫外火焰探测器连接线：

红	+24VDC	接控制器联动电源24V
黑	GND	接控制器联动电源GND
白	火警继电器触点输出，无源接点正常时常开，火警时闭合	接报警模块信号端
黄	火警继电器触点输出，无源接点正常时常开，火警时闭合	接报警模块信号端
兰	故障继电器触点输出，无源接点正常时闭合，火警时断开	串接终端电阻后，接于报警模块信号端或串接于模块回路线中
绿	故障继电器触点输出，无源接点正常时闭合，火警时断开	串接终端电阻后，接于报警模块信号端或串接于模块回路线中

　　咨询JTG-ZF-C34防爆点型紫外火焰探测器相关问题，请联系当宁消防网400-003-0119！
