海湾HW-C-60W-N100应急照明控制器的安装与布线

当宁消防网 发表日期:2015-01-30 17:13:58 浏览次数:1529

  一、HW-C-60W-N100应急照明控制器安装方式:

  HW-C-60W-N100为柜式,HW-C-60W-N110为琴台式,安装尺寸参见机箱外形尺寸表。

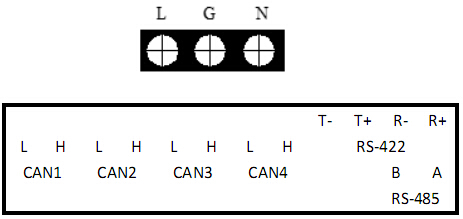

  应急照明控制器外接端子如下图:

HW-C-60W-N100应急照明控制器外接端子图

  其中:

  L、G、N:交流220V接线端子及机柜保护接地线端子;

  T+、T-、R+、R-:RS422串行接口,用于连接火灾报警控制器(联动型)的RS422通讯方式;

  A、B:RS485串行接口,用于连接火灾报警控制器(联动型)的RS485通讯方式;

  CAN1~CAN4:四路光电隔离的CAN接口,用于连接应急照明分配电装置及/或消防应急灯具专用消防应急电源。应急照明控制器本身已相当于四分支的CAN星型集中器,每个分支不超过112个节点,最远距离可达3km,可通过CAN100S总线中继器、CAN100F光纤转换器实现更加灵活的网络布线;

  二、HW-C-60W-N100布线要求:

  电源输入线应采用耐压750V以上的阻燃RV线,截面积≥2.5mm2

  RS422串行接口应采用截面积≥1.0mm2阻燃RVSP四芯线,通讯距离可达到1200m;

  RS485串行接口应采用截面积≥1.0mm2阻燃RVSP双绞线,通讯距离可达到1200m;

  CAN总线(H、L)应选用截面积≥1.0mm2的阻燃RVSP双绞线,最长不超过3000m。
