JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器操作说明

  JTY-GXF-GST1D/2D吸气式感烟火灾探测器是一种高精密的新一代管路采样式、高灵敏型吸气式感烟火灾探测器,探测器符合GB15631-2008的要求。

  本文是JTY-GXF-GST1DJTY-GXF-GST2D吸气式感烟火灾探测器操作说明。

  1、JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器的自检、复位操作

JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器的自检、复位操作

  JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器待机状态下长按“确认”进入系统主菜单界面,按“∧”或“∨”键选择“1.系统自检”后按“确认”键,探测器执行自检操作。自检内容包括液晶、指示灯(电源指示灯除外)、报警音。选择“2.系统复位”后输入用户密码,再次按“确认”键,探测器将执行复位操作。

  2、JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器工作参数、采集参数、记录查询操作

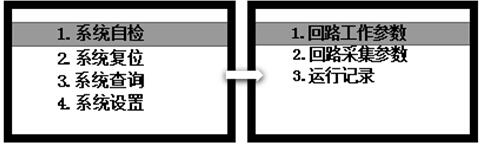

JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器工作参数、采集参数、记录查询操作

  选择“3.系统查询”,确认后进入系统查询界面。

  选择“1.回路工作参数”后,如果是JTY-GXF-GST2D则需要再选择“1.回路1工作参数”或“2.回路2工作参数”,之后按“确认”键,探测器显示所选回路的工作参数;如果是JTY-GXF-GST1D则无下级菜单,直接按“确认”键显示工作参数,下同。工作参数包括:气流上限、气流下限、烟本底、过滤器、灵敏度,按“∧”或“∨”可换页显示。

  选择“2.回路采集参数”,按“确认”键后进入回路采集参数显示界面。探测器的采集参数包括:烟雾值、流量值(风速)、激光值、减光率。

  选择“3.运行记录”,进入运行记录查询界面,选择“全部记录”或“火警记录”后按“确认”键查看相应的记录信息。火警记录单独存放在火警记录里,其他信息(开机、关机、故障等)存放在全部记录里。按“返回”键返回到上级界面。

  3、JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器灵敏度设置、灵敏级别设置

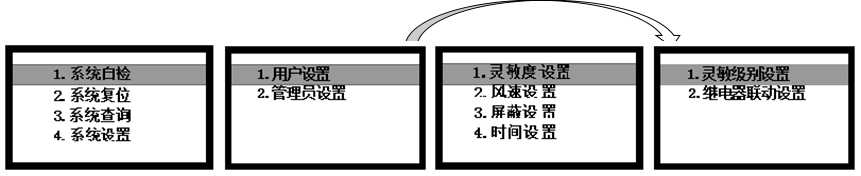

JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器灵敏度设置、灵敏级别设置

  选择“4.系统设置”,然后选择“2.管理员设置”,输入密码按“确认”键后,进入“1.灵敏度设置”并按“确认”键进入灵敏度设置画面,灵敏度设置范围在0~3内有效。

  选择“1.用户设置”,按“确认”键后进入“1.灵敏级别设置”,确认之后就可以选择“高灵敏”或“普通灵敏级别”。设置完成按“返回”键返回。

  4、JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器继电器联动设置

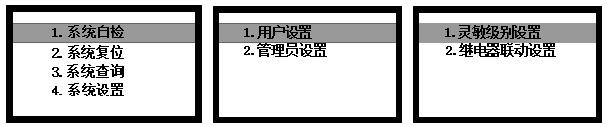

JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器继电器联动设置

  选择“4.系统设置”,然后选择“1.用户设置”,按“确认”键后进入“2.继电器联动设置”,确认之后进入继电器联动设置画面,按“∧”、“∨”键选择“预警启动”、“火警1启动”或“火警2启动”后确认,完成设置。注意:JTY-GXF-GST2D没有“2.继电器联动设置”菜单项

  5、JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器风速、屏蔽、时间设置

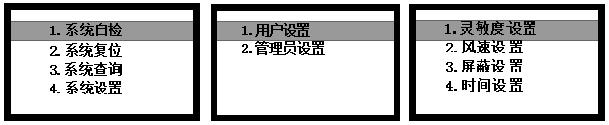

JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器风速、屏蔽、时间设置

  选择“4.系统设置”,然后选择“2.管理员设置”,输入密码按“确认”键后,选择“2.风速设置”并按“确认”键确认,可进入风速设置画面,按“<”、“>”键选择设置位,按“∧”、“∨”键进行设置。

  选择“3.屏蔽设置”并按“确认”键确认,可进入屏蔽设置画面,按“∧”、“∨”键选择后按“确认”键执行设置。被屏蔽后,不报故障、火警等信息,主界面显示该回路正常。

  选择“4.时间设置”并确认,可进入时间设置画面。按“<”、“>”键选择设置位,按“∧”、“∨”键进行设置,设置完后确认,执行设置并返回上一界面,按“返回”键不执行设置退出设置界面。

  6、JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器密码、回路数、网络地址、初始化设置

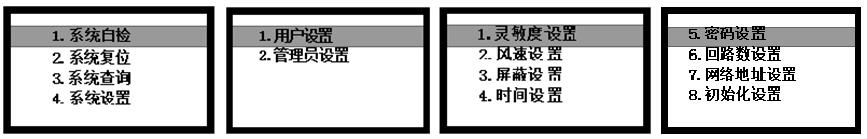

JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器密码、回路数、网络地址、初始化设置

  选择“4.系统设置”,然后选择“2.管理员设置”,输入密码按“确认”键后,选中“1.灵敏度设置”时按“∧”键,或者在选中“4.时间设置”时按“∨”键,则进入另一界面。

  选择“5.密码设置”并确认,则进入密码设置界面。在密码设置界面可以设置3位的用户密码或者3位的管理员密码。

  选择“6.回路数设置”并确认可设置回路数,1或2有效。

  选择“7.网络地址设置”并确认可设置本机网络地址,本机网络地址大于等于2为有效。

  选择“8.初始化设置”并确认,输入密码后并再次按“确认”键后,可还原系统设置为默认设置。
