JTY-GXF-GST1D/2D吸气式感烟火灾探测器是一种高精密的新一代管路采样式、高灵敏型吸气式感烟火灾探测器，探测器符合GB15631-2008的要求。
　　JTY-GXF-GST1D/2D吸气式感烟火灾探测器具有报警及继电器输出功能的空气管路采样式感烟火灾探测器，主要用于需要高灵敏度烟雾探测的场所及高洁净、高大空间、高温、高湿或具有强电磁辐射等环境。
　　本文是JTY-GXF-GST1D和JTY-GXF-GST2D吸气式感烟火灾探测器安装介绍。

　　安装步骤
　　1、首先将挂板固定在墙壁上。
　　2、然后撬开上盖下方的两个橡胶塞，用螺丝刀松开螺钉，向上推上盖，即可拆下。
　　3、将箱体挂在安装挂板上（箱体背部的U型部位对准挂板上的两个挂钩），接上所有线路。
　　4、将上盖与箱体挂接（上盖上的三个挂钩与箱体上的三个长方槽对正挂好）。
　　5、拧紧固定上盖的两个螺钉，盖上橡胶塞。

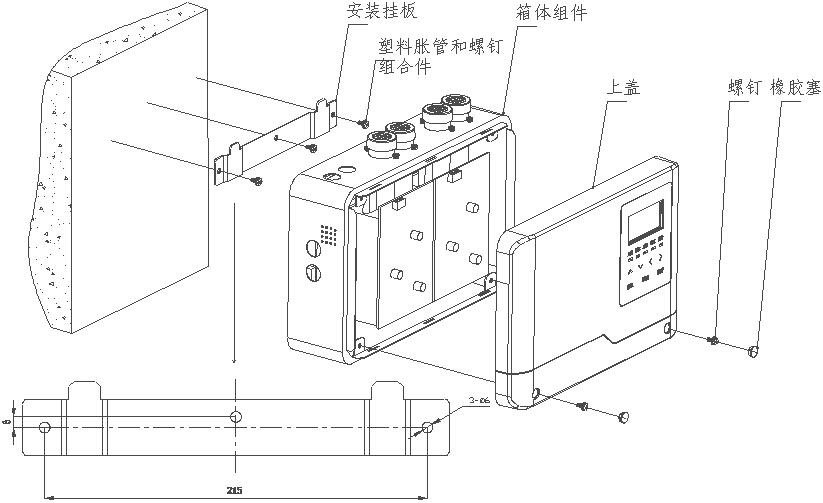

JTY-GXF-GST1D安装示意图

JTY-GXF-GST2D安装示意图

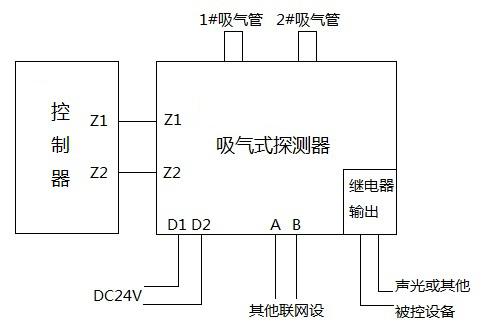

　　JTY-GXF-GST1D/2D吸气式感烟火灾探测器系统接线图
　　布线要求：总线：Z1、Z2≥1.0mm2的RVS双绞线；
　　电源线：D1、D2≥1.5mm2的RV线；
　　布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。


JTY-GXF-GST1D/2D吸气式感烟火灾探测器系统接线图
