JTY-GD-AHG992001感烟探测器的安装与布线

消防报警设备 发表日期:2014-01-09 11:36:17 浏览次数:1762

  本文介绍的是JTY-GD-AHG992001感烟探测器的安装与布线

  注意:所有接线必须符合有关法规。

  确认底座已安装牢靠并且连接线极性无误。

  禁止在底座上涂抹任何涂料,否则将会影响探测器的工作性能。

  警告:安装JTY-GD-AHG992001点型感烟火灾探测器之前,请切断回路的电源。

  1、安装方法:

  JTY-GD-AHG992001点型感烟火灾探测器须与同公司生产的底座配套使用。底座可固定在埋入盒里或直接固定在平面上。探测器安装示意图如图2所示。

  (1)按照表1给探测器底座接线

  (2)确认JTY-GD-AHG992001探测器类型与设计图纸上所注类型一致

  (3)将JTY-GD-AHG992001探测器放到底座上,然后向底座方向推,同时顺时针旋转探测器直到探测器旋入底座,探测器底座外形如图3所示。

  (4)确认探测器已经旋转到底即可。

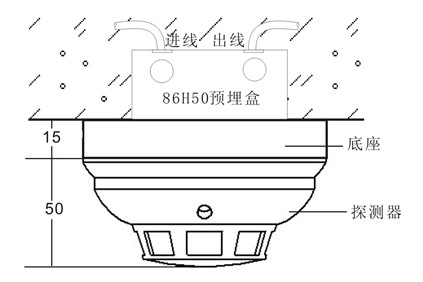

探测器安装示意图

图2 探测器安装示意图

常用引脚

功能说明

2

电源+,  接环路A+ ,B+

4

信号入, 接环路A-

7

信号出, 接环路B-

特殊引脚

功能说明

1

大地(特殊场合有屏蔽要求时使用)

3

信号入,接环路A-(接带隔离器底座)

5

可外接远程指示门灯

6

信号出,接环路B-(接带隔离器底座)

表1 底座接线端子说明

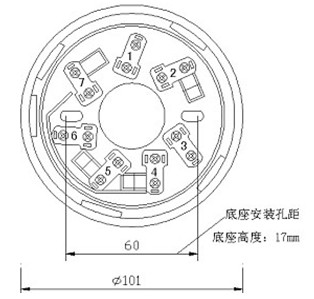

探测器底座外形示意图

图3 探测器底座外形示意图

  2、布线方式:探测器二总线宜选用截面积≥1.0mm2的RVS双绞线,穿金属管或阻燃管敷设。

  总线回路导线总电阻应小于50Ω,总电容应小于0.3μF,总线回路导线总长度最长2000M。

  3、图4环路接线方法,示意了AHG2000系列火灾探测器接成环路时的接线方法。

环路接线方法

图4 环路接线方法(992025为标准底座,992026为带隔离器底座)

  注意事项:

  1.禁止在环路根部接入分支。

  2.底座安装完后确保将所有未用接线端螺钉拧紧。

  3.将探测器装入底座前必须检查引线与接线端之间的连接是否紧密可靠。
