诺帝菲尔牌NFS2-3030火灾自动报警系统中现场模块分为JKM-FCM-1C智能控制模块，JSM-FMM-1C监视模块和KM-FZM-1C普通探测器接口模块等。模块的现场接线是分正负极性的，而且还需要注意输出与输入的方式。下面我们一起了解一下模块的接线。

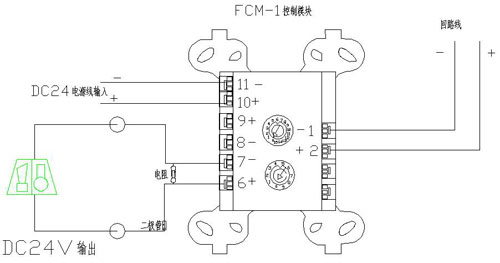

　　JKM-FCM-1C控制模块为有源输出型，输出24VDC电源，如需要控制常开型设备的启动需要加中间继器，不可直接。接线如下图所示。

　　1、不加二极管控制模块接线图。

　　2、加二极管控制模块接线图。声光报警器(注意正负极)二极管具有单向导电性,任何二极管在应用时都要保证正负极的正确。

　　注意：电阻必须加装在二极管之前。

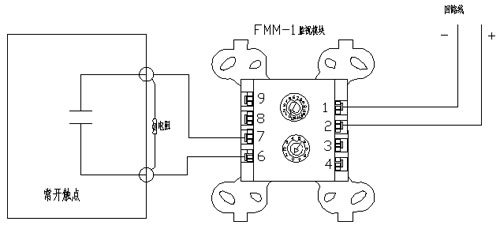

　　JSM-FMM-1C智能监视模块内设十进制拨码开关，可现场编址，占用控制器某一回路中的一个地址。当监视模块接收到开关量的闭合信号后，通过总线将信号输送到控制器，控制器将发出声光报警信号，指示具体部位及联动设备的工作状态。水流指示器、消火栓按钮、压力开关等开关量消防设备的状态需要监视模块进行监视。监视模块将此类消防设备的状态按监控或报警两种状态告知控制器，并显示记录。接线如下图所示。

　　诺蒂菲尔任何设备都有正负极之分电阻、二极管应接在被控设备端，这样可以实现断线检测功能。有利于故障问题的处理。
