Stratos HSSD空气采样式感烟探测器内部示意图谁有？很多从事现场安装接线调试的工程师在安装HSSD空气采样探测器时因不了解其产品的内部结构而无从下手，今天我们就将HSSD空气采样感烟探测器的内部示意图(各接线端子、接口)作一个详细的解释：

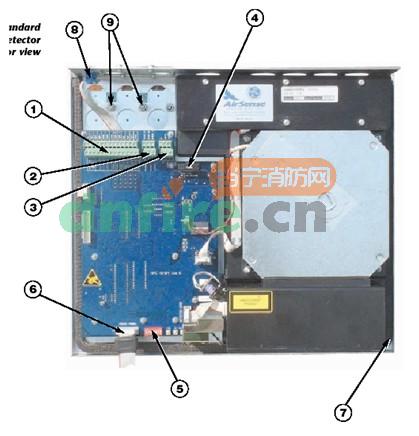

HSSD空气采样探测器内部接口主要有9个部分，具体部位名称如下：
① 接线端子排：（详细接法见HSSD空气采样探测器端子排连接说明）；
② RS485接线端子： （详细接法见HSSD空气采样探测器端子排连接说明）；
③ 24V直流供电接线端子：（详细接法见HSSD空气采样探测器电源连接说明）；
④ 1A 5mm×20mm T型保护熔丝；
⑤ 探测器地址DIP开关：（详细接法见HSSD空气采样探测器设置探测器地址说明）；
⑥ 前面板显示器连接接口；
⑦ 过滤器拆除标签：（见HSSD空气采样探测器设置探测器维护说明）；
⑧ RS232串行接口：（见HSSD空气采样探测器设置探测器接口2说明）；
⑨ 安全地线接线柱：（HSSD空气采样探测器设置探测器电源连接）；
⑩ 接口板。

了解了HSSD空气采样探测器的内部组成，可以更好地了解产品，也便于后期安装、调试及维护工作的开展。
