可燃气体探测器安装窍门

Robert 发表日期:2013-01-05 19:39:25 浏览次数:6688

  可燃气体探测器,应用比较广泛既可以应用于石油、燃气、化工、油库等存在可燃气体的石油化工行业,也可以用于家庭环境,用以检测厨房是否有气体泄漏情况,是保证生产和人身安全的重要保障。当被测场所存在可燃气体时,气体浓度超过报警设定值时发生声光报警信号提示,值班人员及时采取安全措施;家庭厨房气体探测器报警时可通过探测器本身输出电磁阀切断信号,切断家用气体管道上的电磁阀,避免重大的事故发生。

可燃气体探测器安装窍门

可燃气体探测器


  下面我们简单谈谈可燃气体报警器的安装窍门,我们主要从以下几个方面来谈:
  一、选点。
  可燃气体报警器定点式安装,其位置不易更改。在实际安装时应考虑以下几点。
  (1)弄清所要监测的装置有哪些可能泄漏点,分析它们的泄漏压力、方向等因素,根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。
  (2)根据所在场所的气流方向、风向等具体因素,判断当发生大量泄漏时,可燃气体的泄漏方向。
  (3)根据泄漏气体的密度(大于或小于空气),结合空气流动趋势,并在其流动的下游位置进行安装。
  (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏,则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏,则要稍远离泄漏点。
  (5)对于存在较大可燃气体泄漏的场所,根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房,需要注意发生可燃气体泄漏的可能性,一般应在下风口安装一台检测器。
  (6)对于有氢气泄漏的场所,应将检测器安装在泄漏点上方平面。
  (7)对于气体密度大于空气的介质,应将检测器安装在低于泄漏点的下方平面上,并注意周围环境特点。对于容易积聚可燃气体的场所应特别注意安全监测点的设定。
  (8)对于开放式可燃气体扩散逸出环境,如果缺乏良好的通风条件,也很容易使某个部位的空气中的可燃气体含量接近或达到爆炸下限浓度,这些都是不可忽视的安全监测点。
  二、可燃气体报警器安装原则。
  通过扩散方式采样的探测器,传感器必须接触到被检测气体才能响应和检测。禁止将探测器直接安装在热源或振动源上。
  探测器安装原则:
  安装在能最大可能探测到目标气体的位置。以下因素是必须考虑的:
  1、所探测气体的类型:参照SH3063-1999《石油化工企业可燃气体和有毒气体检测报警设计规范》建议安装位置如下:
  (1)检测天然气、甲烷、氢气等比空气轻的可燃气体,其安装高度应距释放源0.5~2m,且与释放源的水平距离宜小于5m;
  (2)检测液化石油气、酒精等比空气重的可燃气体,其安装高度应距地坪(或楼地板)0.3m以内,且与释放源的水平距离应小于5m。过低易造成因雨水淋、溅对探头的损害,过高则超出了比空气重的气体易于积聚的高度。
  (3)检测比重与空气差不多的气体,安装高度应该与人的呼吸高度差不多。
  2、目标气体在空气中扩散速度(与气体本身、空气密度、风向及风速等有关)。
  3、通风也是必须考虑的因素,空气的流动将导致目标气体在某处积聚量,探测器应安在目标气体易于积聚的地方。因此:探测器选点应选择阀门、管道接口、出气口等易泄处附近方圆1米的范围内,尽可能靠近,但不要影响其它设备操作,同时尽量避免高温、湿环境,要避开外部影响,如溅水、油及造成机械损坏的可能性。同时应考虑便于维护、标定。
  4、报警回路的连接电缆要加保护套管,在探头的接线处最好加金属软管,并注意要与工厂的防爆等级一致。
  三、可燃气体探测器的安装与布线。
  1、家用型可燃气体探测器的安装。


可燃气体探测器安装窍门

家用型可燃气体探测器的安装

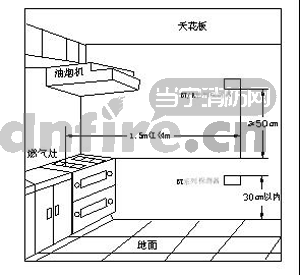

  探测器的安装位置(如图2所示)应根据所使用的燃气及灶具的位置等实际情况具体分析决定,但要遵循以下原则:
  (1)探测器应与灶具安装在同一房间内;
  (2)探测天然气/人工煤气(BT/R)系列探测器安装位置与燃气源或灶具的垂直距离应大于等于50cm(因为天然气、人工煤气比较轻,在空气中会向上浮动,首先在房间上方聚集),探测液化石油气(BY)系列探测器安装在距地面30cm以内处;

可燃气体探测器安装窍门

  图2安装位置图


  (3)探测器安装位置应距燃气源或灶具1.5m至4m之间。
  注:为了正确使用探测器防止探测器故障的发生,请不要安装在以下位置:
  (1)直接受灶具等产生的排气、蒸汽、油烟影响的地方;
  (2)靠近给气口、排风扇、房门等风量流动大的地方;
  (3)靠近浴室或水气多的地方;
  (4)热水房及夜间断电的地方;
  (5)温度在-10℃以下或50℃以上的地方或室外;
  (6)要求防爆的场所;
  (7)有物体将探测器和用气设备隔离开的地方。
  2、可燃气体探测器的安装方式

可燃气体探测器安装窍门

可燃气体探测器

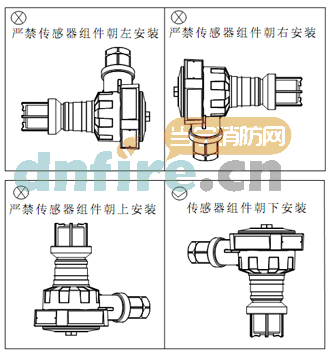

  (1)探测器安装方式可采用贴墙安装和抱管安装,并确保安装牢固可靠。探测器安装时应将传感器向下固定,正确连线后,应完全盖好探测器外盖,以达防爆要求。朝上安装传感器可能会被浸入水或其感它液体而损坏传器。

可燃气体探测器安装窍门

安装方式


  现场安装示意图:

可燃气体探测器安装窍门

安装示意图


  (1)探测器现场走线应穿管,所用布线及管子应符合国家相关标准和行业有关处应密封,避免危险气体或水进入管子,带来更大的危害。
  (2)直流电信号与交流电源不能在一根屏蔽电缆中。
  (3)测器壳体应可靠连接大地。
  3、可燃气体探测器的安装步骤先布线,再安装,再接线。
  (1)先在安装现场布线、穿管;
  (2)将穿好管的线伸出管道大概1m以方便接线;
  (3)正确连线导线;
  (4)根据采用的安装方式,参照安装示意图,将探测器安装在墙壁或管道上。
  可燃气体报警器的种类和型号较多,其使用和维护的方法是相同的。
  探测元件与补偿元件的使用寿命通常为2—3年。在使用条件合理和维护得当的条件下,可延长其使用寿命。
  对于有试验按钮的报警器,每周应按动一次试验按钮,检查报警系统是否正常。每2个月应检查标定一次报警器的零点和量程。
  应经常检查探测器有无意外进水。探测器透气罩在仪表检测时,应取下清洗,防止堵塞。
  探测器为隔爆型防爆设备,不得在超出规定的范围使用。探测器不得在含硫的场合使用。探测器器应尽量在可燃气体浓度低于爆炸下限的条件下使用,否则,有可能烧坏元件。
  半导体式探测器不得在缺氧的条件下使用。不要用大量的可燃气直冲探头。
